双工位立式抛光作业设备结构设计

　　这款双工位抛光设备的结构设计，核心围绕中小件表面处理的批量作业需求展开，在家具制造、五金加工车间的实际工况中，这类设备往往承担着粗抛去毛刺、细抛提光洁度的核心工序，相比单工位抛光机，双工位布局可同时容纳两名作业人员并行操作，或是在同一台设备上完成粗、细抛两道工序的切换，无需频繁更换抛光轮，能有效压缩工序间的辅助等待时间，适配中小批量生产的节拍要求。

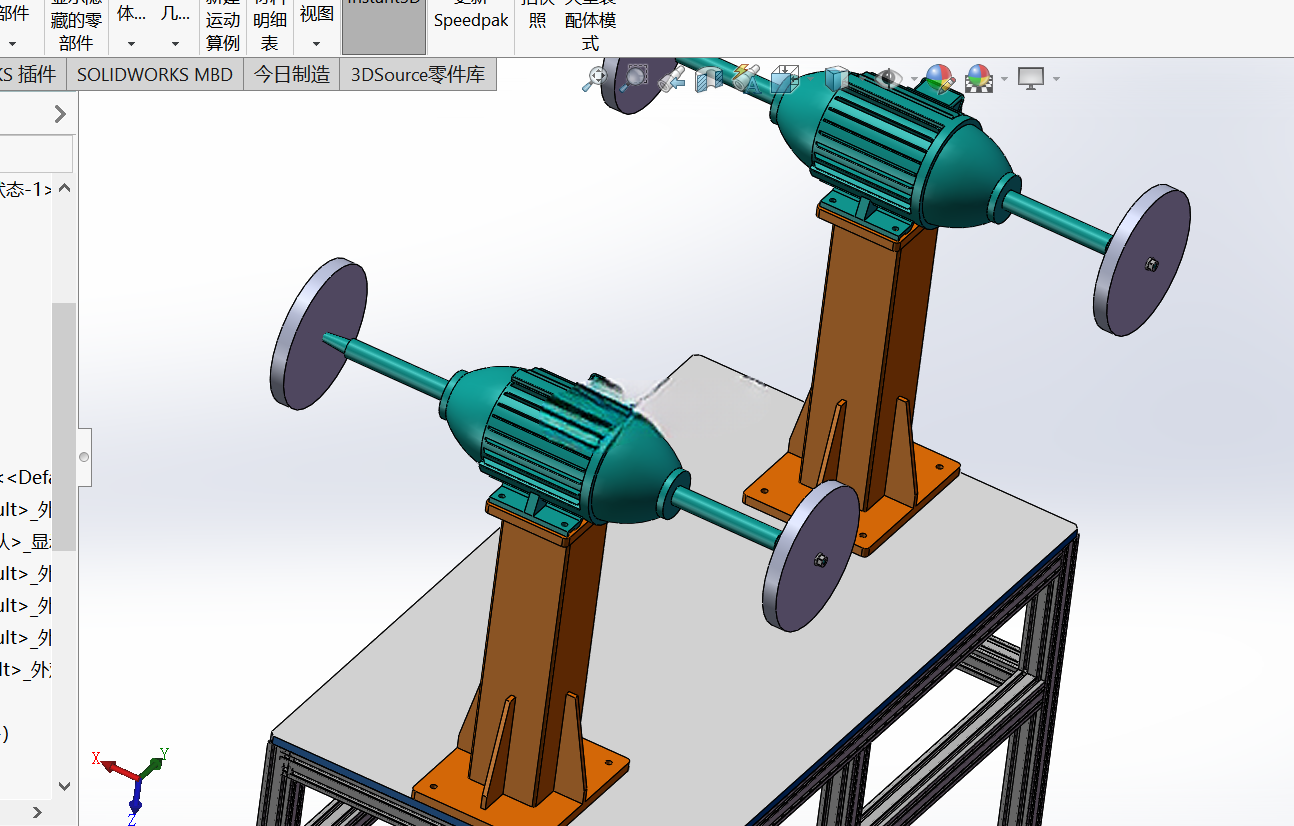

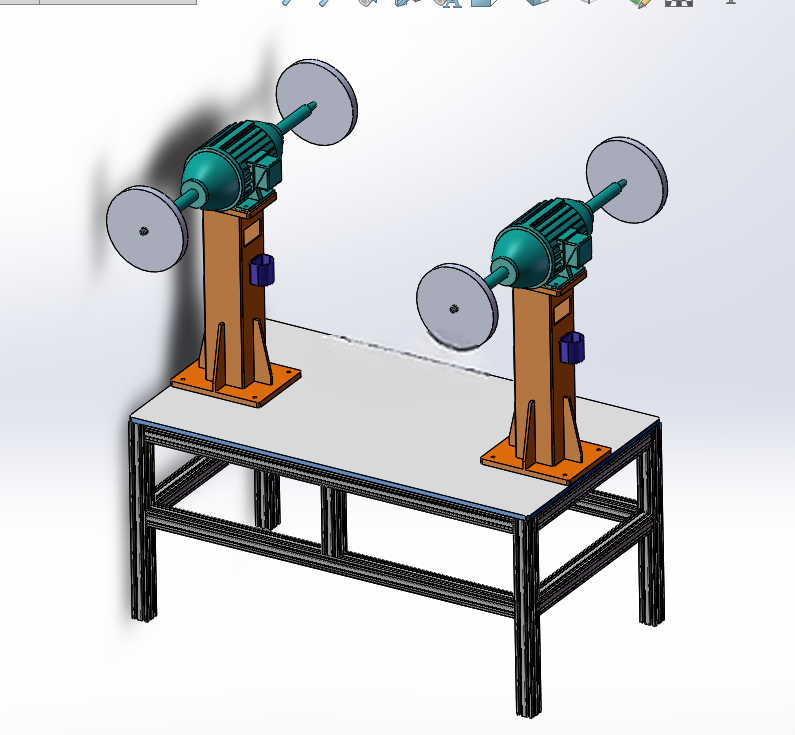

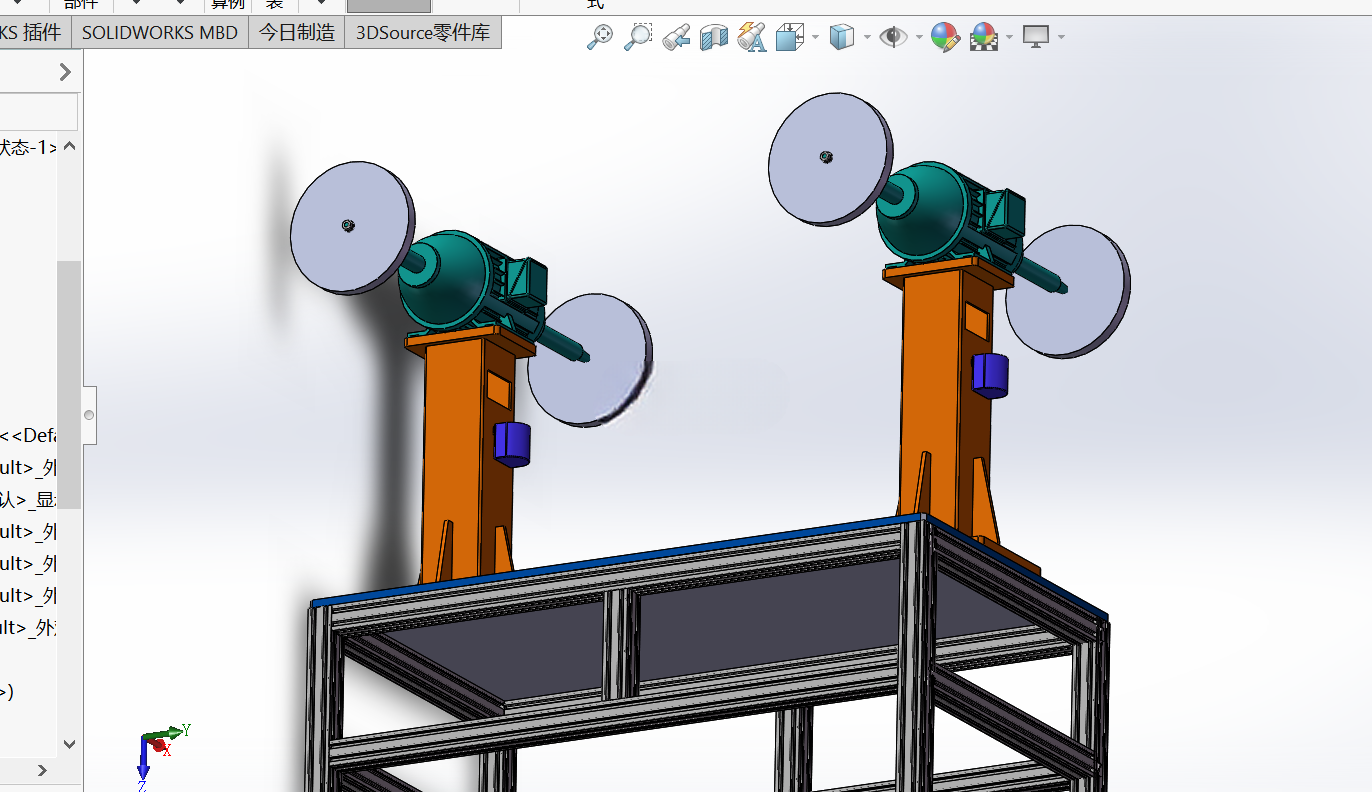

　　从结构布局来看，设备采用分体式立柱搭配通用方管焊接工作台的设计，两个独立抛光机头分别通过螺栓固定在工作台台面的预设安装位上，每个机头都搭载独立的驱动电机，输出轴两端均可安装抛光轮，单组机头即可实现双轮作业，配合双立柱布局，整台设备最多可同时安装四片不同粒度的抛光轮，覆盖从80目粗砂抛到800目细抛的全工序需求，作业人员无需移动工件，仅需在台面上调整工件位置即可切换不同抛光工序，减少工件搬运的劳动强度。

　　立柱部分采用型钢焊接成型，底部带法兰安装板，通过膨胀螺栓与工作台台面刚性连接，立柱中段设置有高度调节锁紧机构，可根据待加工工件的尺寸、作业人员的操作习惯调整抛光轮的离地高度，调节行程覆盖150mm范围，适配从平板类工件到小型异形五金件的抛光作业需求。驱动电机直接固定在立柱顶端的安装座上，动力通过输出轴直接传递到抛光轮，省去了皮带传动、齿轮减速等中间传动环节，既减少了动力损耗，也降低了后期维护的复杂度，日常仅需定期检查输出轴轴承的润滑状态即可。

　　工作台主体采用4040mm方管焊接成框架结构，台面铺设15mm厚的钢板作为作业承载面，整体框架做了交叉斜撑加强，避免抛光作业时电机震动导致台面晃动，保障抛光作业的稳定性。工作台的支脚高度设置为850mm，符合人体站立作业的舒适高度，长时间操作不易产生疲劳，支脚底部预留有地脚螺栓安装孔，可直接固定在车间水泥地面上，进一步提升设备运行的稳定性。

　　在实际应用场景中，这类双工位抛光机可适配木材加工行业的平木板、实木家具部件的表面打磨抛光，去除木材表面的刀痕、毛刺，为后续上漆工序做准备；也可用于五金加工行业的金属拉手、小型冲压件的表面抛光，去除冲压产生的毛刺、氧化层，提升工件表面的光洁度。设备的操作逻辑十分简单，作业人员手持工件靠近高速旋转的抛光轮，通过控制工件与抛光轮的接触压力来控制抛光量，无需复杂的参数设置，新员工经过简单培训即可上手操作，实用性较强。

　　设计过程中充分考虑了作业的安全性，抛光轮外侧预留了安装防护罩的安装位，可加装半圆型防护罩阻挡抛光过程中产生的碎屑飞溅，保护作业人员的操作安全；两个抛光机头的安装间距设置为1200mm，两名作业人员同时操作时不会产生干涉，各自拥有独立的作业空间。设备的安装边界要求较低，整体占地尺寸约为1800mm800mm*1400mm，仅需车间内预留2平米左右的平整地面即可安装，无需额外的地基处理，适配多数中小型加工车间的场地条件。

　　从结构建模的角度来看，该模型完整还原了设备的所有装配关系，从方管焊接的工作台框架，到立柱的调节锁紧结构，再到电机与抛光轮的连接细节，都做了1:1的还原，可直接用于设备的加工出图参考，也可作为车间布局规划的模型素材使用，对于从事表面处理设备设计、木工机械研发的结构工程师来说，具备较高的参考价值。
