玉石在线激光打码输送生产线设计

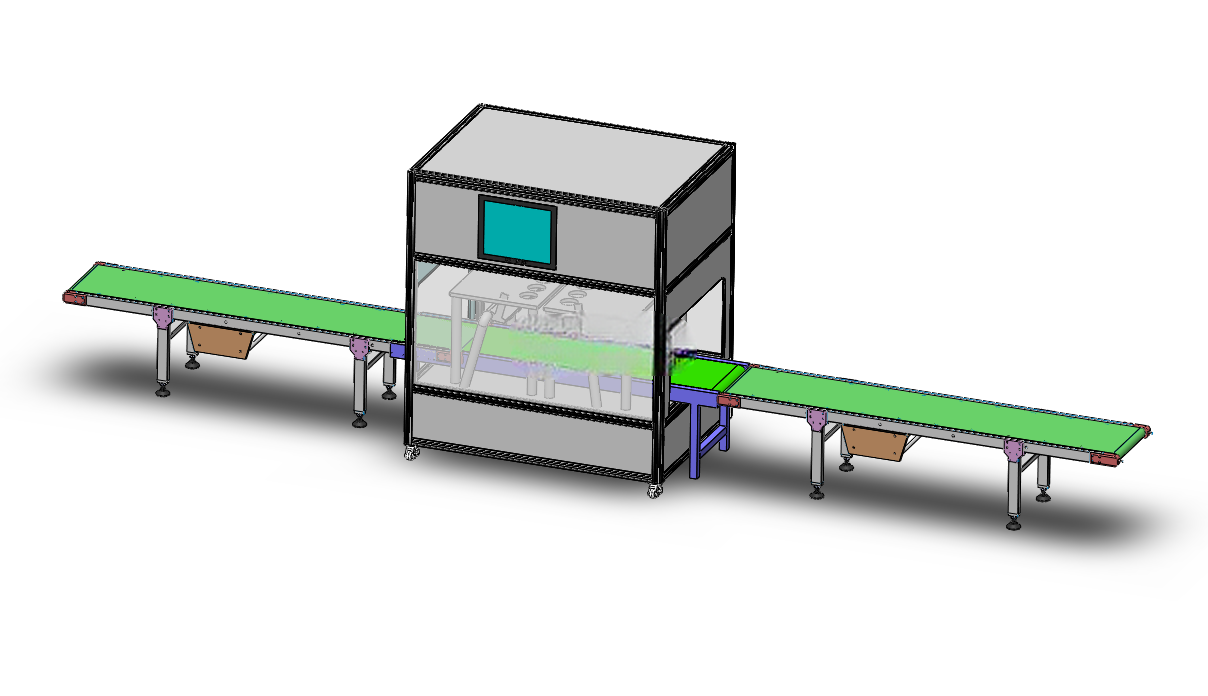

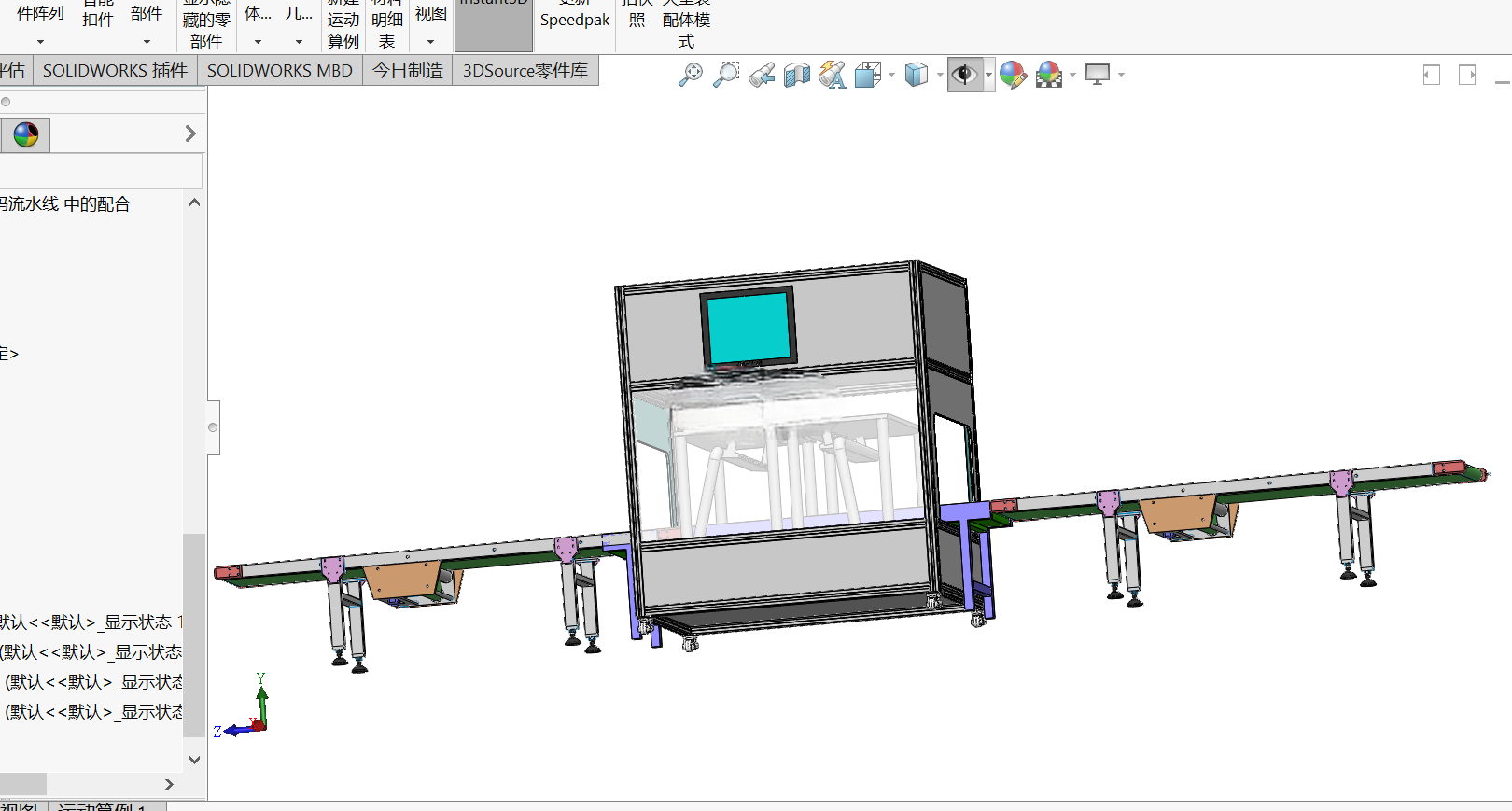

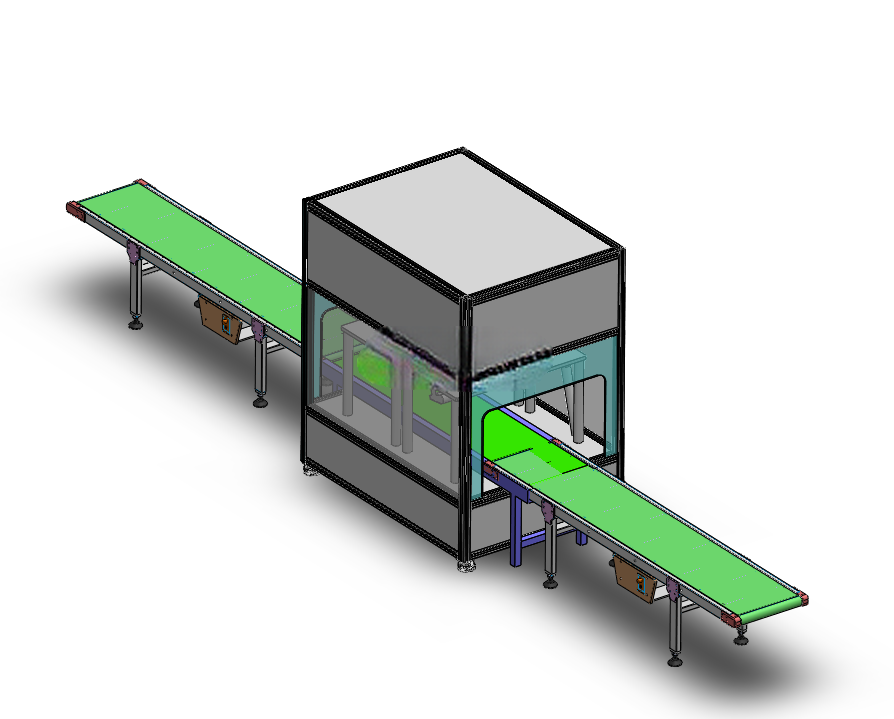

　　这套设备针对玉石制品批量标识工序开发，适配玉石挂件、摆件、饰片等多类小件产品的连续化打码作业，可直接接入玉石加工后端的分拣、包装产线，替代传统人工持件打标的作业模式，解决小尺寸玉石件人工定位偏差大、打标效率低、批次标识一致性差的现场问题。设备整体采用贯通式布局，核心打码作业区设置封闭防护舱，舱体框架采用铝型材拼接结构，侧面镶嵌半透明防护板，既可以阻挡激光打码过程中产生的漫反射光线，避免作业人员眼部受激光照射损伤，也能直观观察内部打码作业状态，方便及时排查卡料、打标偏移等异常情况。防护舱两端预留工件进出通道，对接前后段皮带输送机构，输送面采用绿色哑光PVC皮带，这种材质表面摩擦力适中，不会刮花玉石件表面的抛光层，同时哑光材质可以减少激光反射，避免杂散激光对设备周边元器件造成损伤。输送线的支撑腿采用可调节脚杯结构，安装时可以根据现场对接的上下游设备高度差，调整单支腿的伸缩量，保证输送面水平度偏差控制在每米0.5毫米以内，避免玉石件在输送过程中出现滑移偏位，影响打码位置精度。

　　打码工位的定位结构集成在防护舱内部，当玉石件随皮带输送到打标头正下方时，侧边的柔性挡停机构会轻轻抵住工件侧方，配合皮带下方的负压吸附板固定工件位置，避免打码过程中工件出现微米级位移，保证标识的清晰度和位置统一性，打码完成后挡停机构自动收回，工件随皮带继续向后段输送。设计过程中充分考虑玉石加工车间的实际工况，防护舱底部设置抽尘接口，可以外接车间集中除尘系统，及时抽走激光打码时产生的微量玉石粉尘，避免粉尘堆积在打标镜头表面影响打标精度，也减少车间内的可吸入颗粒物含量。输送线的驱动电机布置在皮带线下方的护罩内部，采用变频调速控制，可以根据不同批次玉石件的打码内容复杂度调整输送速度，打码内容为简单批次号时可以调高输送速度提升产能，打码内容为复杂溯源二维码时可以适当降低速度保证打码清晰度。设备的安装边界预留了充足的维护空间，防护舱的侧面防护板采用快拆式结构，不需要专用工具就可以拆卸，方便定期清洁打标镜头、调整打标焦距；输送线的皮带张紧机构设置在两端的滚筒处，日常维护时只需要调整两端的张紧螺栓就可以快速张紧皮带，不需要拆解整体框架。

　　从产线适配角度看，这套设备的输送面高度可以在700毫米到900毫米范围内调整，能够对接市面上多数玉石加工设备的出料高度，不需要额外搭建过渡转接平台；设备整体宽度控制在1.2米以内，长度根据现场产能需求可以灵活拼接延长，适合中小型玉石加工车间的有限厂房空间布置。在功能细节上，这套设备除了常规的连续打码模式外，还设置了间隔打码、抽检打码两种辅助模式，间隔打码模式可以按照设定的工件数量间隔跳过指定工件，方便产线抽检时预留未打码的空白样件；抽检打码模式可以在不停线的情况下，将指定位置的工件输送到侧边抽检台，不影响整线的连续作业。

　　打标头的安装支架采用三轴可调结构，水平方向可以覆盖整个输送面宽度，垂直方向可以根据不同厚度的玉石件调整焦距，适配厚度从2毫米的薄玉片到150毫米的玉石摆件的打码需求，不需要额外更换治具。设备的电气控制箱集成在防护舱的侧方，所有控制按钮和状态指示灯都布置在人员操作侧的腰部高度位置，作业人员站在输送线侧边就可以完成速度调整、模式切换、紧急停止等操作，不需要频繁走动，降低作业人员的劳动强度。从结构可靠性角度看，所有和玉石件接触的部位都采用非金属柔性材质，挡停块采用硅胶材质，输送面皮带无硬质拼接缝，避免在输送和定位过程中对玉石件表面造成磕碰划伤，减少加工过程中的次品率；设备整体的运动部件都设置了安全防护罩，旋转部位、传动部位都没有外露结构，符合车间作业的安全规范要求。
