全自动纸片折纸加工设备结构设计

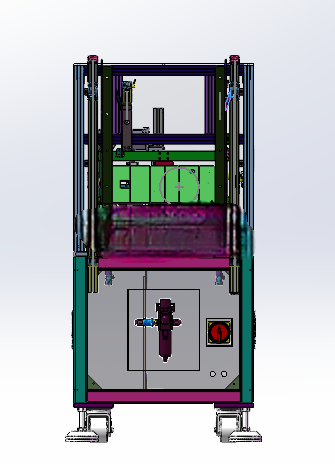

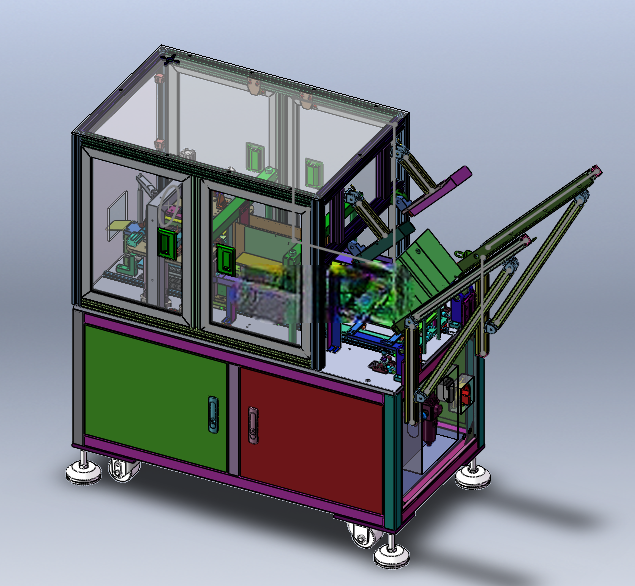

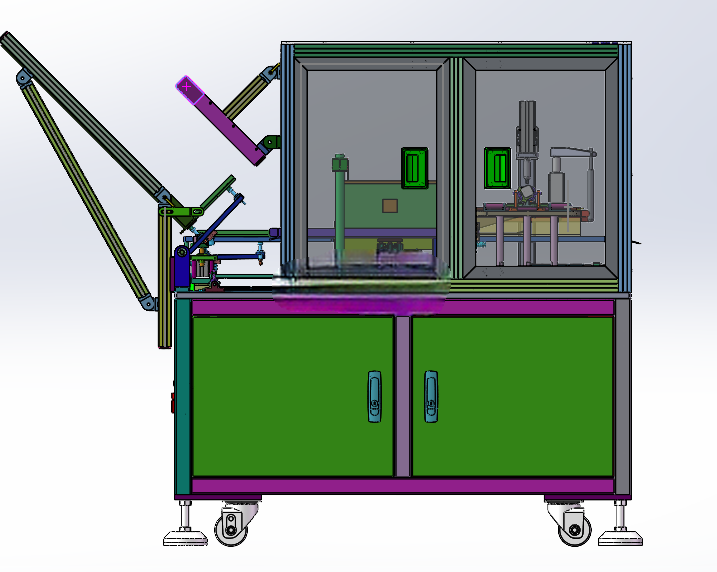

　　这款纸片折纸设备主要面向纸品加工、包装辅料生产、文创纸品制造等场景，可完成不同规格薄型纸片的多道次自动折叠作业，替代传统人工折纸工序，解决人工折叠一致性差、效率低、折痕位置偏移的问题，适配印刷后纸品整理、包装内衬折叠、工艺纸制品成型等多类生产环节的需求。设备整体采用立式框架布局，底部为方管焊接的一体式机架，机架底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，抵消地面不平带来的机架形变风险，安装时仅需预留设备本体长宽各150mm的操作维护空间，无需额外预埋固定螺栓，可直接放置于平整的车间地坪上使用，适配中小型生产车间的灵活排布需求。

　　设备中部为折纸作业核心工位，设置多组可调式折痕压合组件与定位挡块，可根据待加工纸片的厚度、折叠道数调整压合行程与挡块位置，纸片上料后由侧边定位机构完成基准对齐，通过伺服驱动的压合机构依次完成各道折痕的压折动作，折痕位置重复精度可控制在0.2mm以内，避免出现折边歪斜、折痕过深导致的纸片破损问题。压合组件下方设置柔性承托平台，表面铺设防滑耐磨的聚氨酯垫层，既可以保证纸片在折叠过程中不发生滑移，也能避免硬质接触面刮花纸片表面的印刷层，适配带印刷图案的工艺纸片、包装纸片的加工需求。

　　设备上部为驱动与导向单元，采用双立柱直线导轨作为升降导向结构，保证压合机构上下运行的平行度，避免单侧受力导致的卡滞、压合力度不均问题；驱动端采用伺服电机搭配丝杠传动的结构，可根据不同纸片的材质特性调整压合速度与下压力度，针对较薄的铜版纸、宣纸类材质可降低下压速度避免纸张褶皱，针对较厚的卡纸类材质可适当提升压合力保证折痕清晰定型。机架下部设置集成式电气安装舱，所有电气控制元件均集成在舱内的安装板上，舱门设置带锁扣的密封结构，可阻挡车间内的纸尘进入舱内影响电气元件寿命，舱体侧面设置散热通风口与电源接口、操作按钮，操作人员可在设备正面完成启停、参数调整的全部操作，无需绕至设备侧方。

　　设计过程中优先考虑了设备的易维护性与可调性，所有与纸片接触的定位块、压合头均采用快拆式安装结构，更换不同加工规格时无需复杂拆卸，仅需松开紧固旋钮即可完成配件更换，适配小批量多品种的纸品加工生产需求；整机的管线均采用拖链内置排布，避免管线外露导致的积尘、剐蹭风险，同时也让设备外观更整洁，减少清洁维护的工作量。设备的安全防护方面，在作业工位的两侧设置了对射式光电传感器，当操作人员肢体伸入作业区域时设备会立即暂停压合动作，避免工伤风险，同时设备的框架边角均做了倒圆角处理，避免尖锐边角磕碰操作人员。从结构合理性来看，整机的重心集中在下部机架位置，上部运动部件的重量经过配重平衡，高速运行时不会出现明显的晃动，可保证长时间连续作业的稳定性，折纸工位的高度设置符合人体工程学要求，操作人员站立作业时无需过度弯腰或抬臂即可完成上料、取料操作，降低长时间作业的疲劳感。
