圆柱工件无心磨床自动上下料循环研磨装置

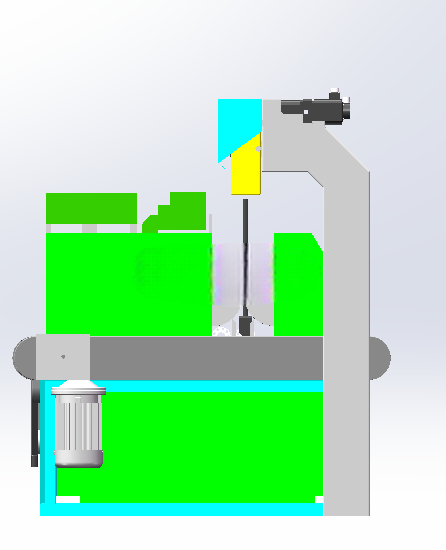

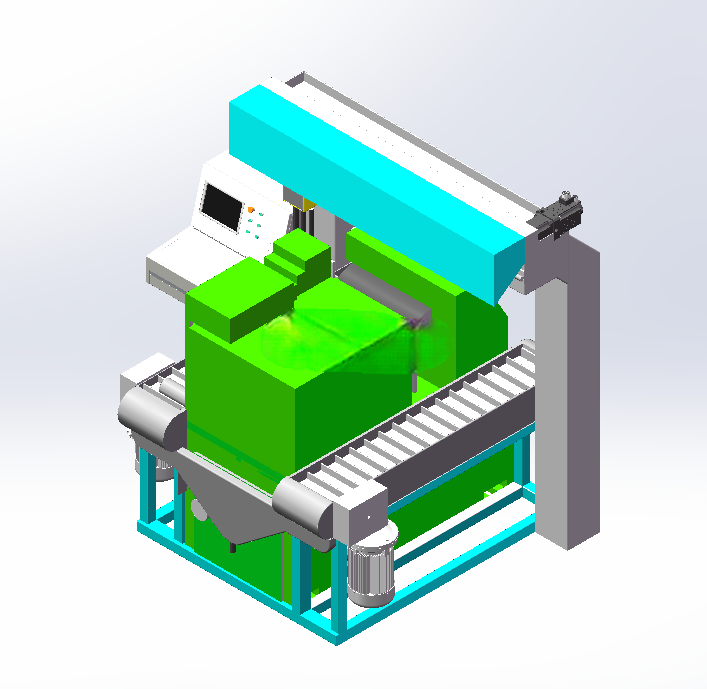

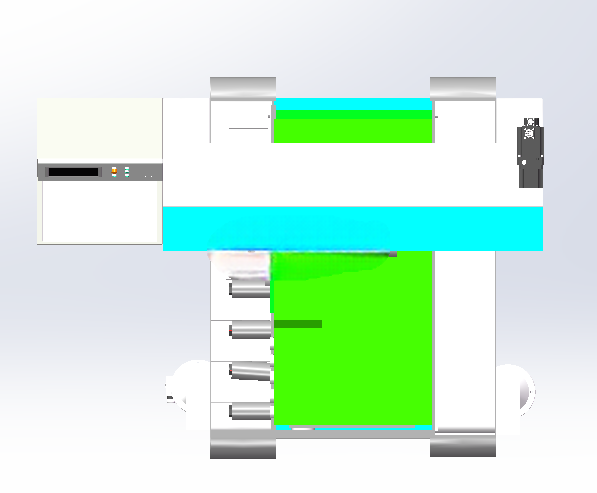

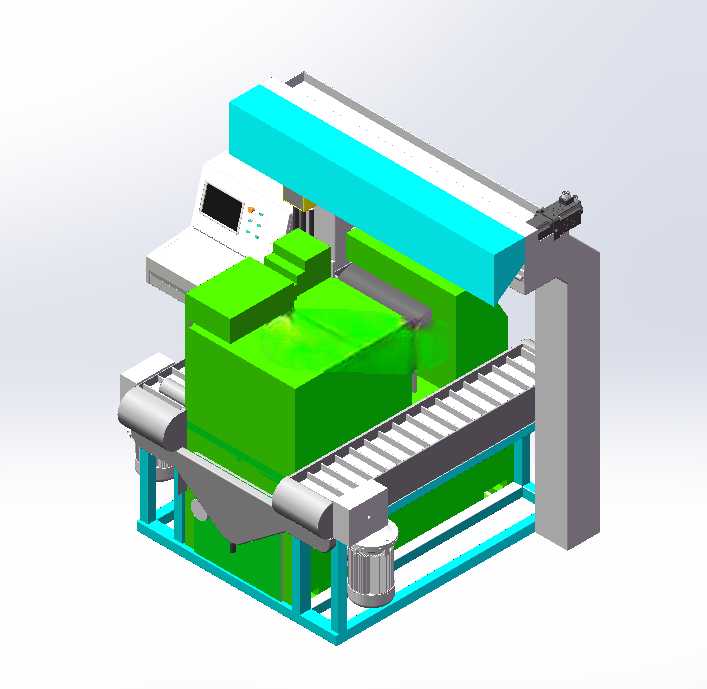

　　在轴类、销类小直径圆柱零件的批量磨削加工场景中，传统无心磨床依赖人工上下料的作业模式不仅存在工件磕碰伤风险、加工节拍不稳定的问题，操作人员长期靠近高速运转的磨轮区域也存在较高的安全隐患，这套自动上下料循环研磨装置正是针对这类痛点设计的磨床配套辅机，可直接对接常规卧式无心磨床的进料与出料接口，实现圆柱类工件从储料、送料、研磨到出料归集的全流程无人化作业。从结构布局来看，装置整体采用与磨床进料侧平行的排布方式，主体框架采用方管焊接成型后做时效处理，避免长期运行产生结构形变影响送料精度，安装时需保证装置送料轨道的上平面与磨床托板的支撑面高度差控制在0.2mm以内，进料导向槽的中心线与磨床导轮、砂轮的磨削中心线重合度偏差不超过0.15mm，避免工件送入磨削区时出现偏斜导致的圆度超差、锥度不合格问题。

　　装置的储料位采用倾斜式料道设计，待加工圆柱工件可依靠自重沿料道滑落到待料工位，顶料机构采用直线气缸驱动的V型顶块，每次仅顶起单根工件到送料高度，避免多料叠卡导致的送料故障；送料拨叉采用伺服电机驱动的曲柄滑块结构，可根据工件直径调整拨送行程，将工件平稳推入磨床磨削区域，拨叉前端镶嵌聚氨酯缓冲垫，避免推送过程中刮伤工件外圆表面。工件完成磨削后从磨床出料口滑出，装置的接料机构采用带缓冲的斜向滑道承接工件，通过移料拨爪将完成磨削的工件转移到出料输送带上，同时可根据工艺需求配置检测工位，对磨削后的工件外径进行在线抽检，不合格品自动分流到废料盒，合格品则沿输送带归集到成品料箱。

　　考虑到磨床加工区域存在磨削液飞溅、磨屑散落的问题，装置的所有驱动气缸、直线导轨副都配置了可伸缩的不锈钢防护套，电气接线全部采用耐油耐腐蚀的波纹管包裹，避免磨削液渗入导致的元器件损坏；装置的气动回路配置了调压阀与油雾器，可根据不同重量的工件调整顶料、送料的气缸推力，避免推力过大导致工件变形，或推力不足导致送料不到位。在实际适配不同规格无心磨床时，可通过调整装置底部的可调垫铁来匹配不同磨床的进料口高度，装置的侧向安装板预留了多组腰型安装孔，可适配M1040、M1050等主流型号无心磨床的安装接口，不需要对原有磨床结构做大规模改造，现场安装调试周期可控制在两个工作日以内。

　　运行过程中，装置的节拍可与磨床的磨削速度做联动匹配，当磨床处于磨削状态时，顶料与送料机构处于待位状态，当磨床完成当前工件磨削、出料信号触发后，送料机构自动将下一根待磨工件送入磨削区，整套动作的衔接间隙可控制在0.5秒以内，相比人工上下料可将加工效率提升30%以上，同时完全避免操作人员接触磨床旋转部件的安全风险。针对长度在20mm到150mm、直径在3mm到30mm区间的圆柱类工件，只需要更换对应规格的V型顶块、调整导向槽的宽度即可快速切换生产型号，换型调整不需要借助专用工装，操作人员只需要松开导向槽的紧固手柄，调整到对应工件直径后锁紧即可完成换型，适配多品种小批量的圆柱零件加工场景。装置的接料位置还预留了吸屑口接口，可对接车间的集中吸尘系统，在工件转移过程中吸除附着在工件表面的磨屑与磨削液残留，避免磨屑被带入后续工序导致的工件表面划伤。
