工业级圆棒精密研磨加工设备结构

　　这款圆棒研磨设备的三维结构，核心面向金属棒材精加工场景，在轴承滚柱、液压阀芯、精密导柱、量具测杆这类对圆柱度、表面粗糙度有微米级要求的零件加工环节，是工序末端保障形位公差的核心设备。区别于普通外圆磨床的通用化设计，该结构针对小直径圆棒类工件的批量研磨做了专属优化，可适配不同长度、不同材质的棒料端面、外圆柱面以及小锥度圆锥面的高精度加工，能稳定将工件表面粗糙度控制在Ra0.2以下，圆柱度公差可稳定达到IT3级精度要求，适配硬质合金、高速钢、轴承钢、不锈钢等多种常见金属加工材质。

　　从整体安装边界来看，设备采用分体式承重底座设计，底部通过带加强筋的方形支腿配合地脚安装板实现落地固定，单支腿底部安装板开设四个长圆形螺栓孔，可适配混凝土地面的预埋螺栓安装，安装时需保证底座上平面的平面度公差不超过0.05mm/m，避免后续研磨过程中因基础形变影响加工精度。整机主体安装区域的底座采用加厚钢板焊接后去应力处理，上平面铣削加工出电机安装位、研磨主轴组件安装位的定位止口，所有安装孔位均做铰孔处理，保障装配时的同轴度要求，底座整体高度适配常规车间操作工位的人机工程要求，操作人员无需过度弯腰即可完成工件上下料、设备调试等操作。

　　核心传动结构的设计上，电机通过法兰直连的方式固定在底座上方的安装支架上，电机转轴通过联轴器直连研磨主轴组件，规避了皮带传动带来的传动间隙与打滑问题，保障研磨转速的稳定性。研磨工作端采用多辊式环抱结构，多组研磨辊沿圆周方向均匀分布，可根据待加工圆棒的直径调整各研磨辊的进给位置，研磨辊表面采用复合磨料材质，既保证磨削效率，又避免工件表面出现烧伤、划痕等加工缺陷。设备的防护端盖采用分体式法兰连接结构，端盖上预留了研磨辊调整窗口、冷却润滑液注入口，日常维护时无需完全拆解端盖即可完成研磨辊间隙调整、磨料损耗检查等操作，大幅降低设备运维的时间成本。

　　在实际生产场景中，该设备可接入自动化加工产线，配合自动上下料机构实现圆棒工件的连续化研磨加工，也可作为 standalone 设备用于小批量多规格的精密零件修磨、试制加工。设计过程中重点考量了研磨过程的振动控制，所有旋转组件均做动平衡校正，平衡等级达到G2.5级，有效降低高速研磨时的共振问题；主轴支撑采用成对安装的角接触球轴承，预紧力可调，可承受研磨过程中的径向磨削力与少量轴向力，保障主轴长期运行的精度保持性。设备的润滑系统采用集中供油设计，研磨区域的冷却润滑液可通过底座预留的回流槽实现循环过滤，避免磨屑堆积影响研磨质量，同时减少研磨液的损耗。

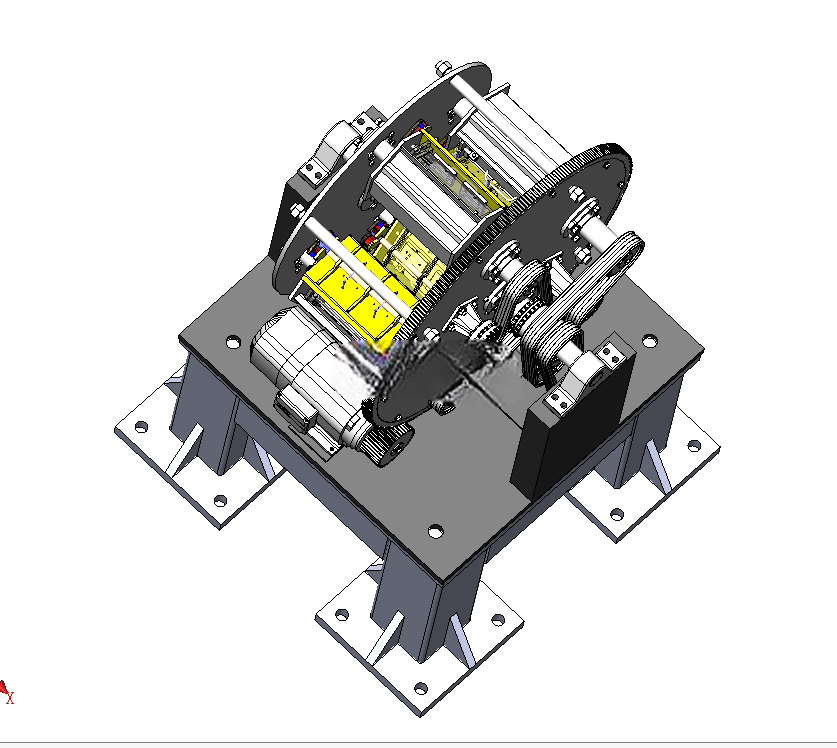

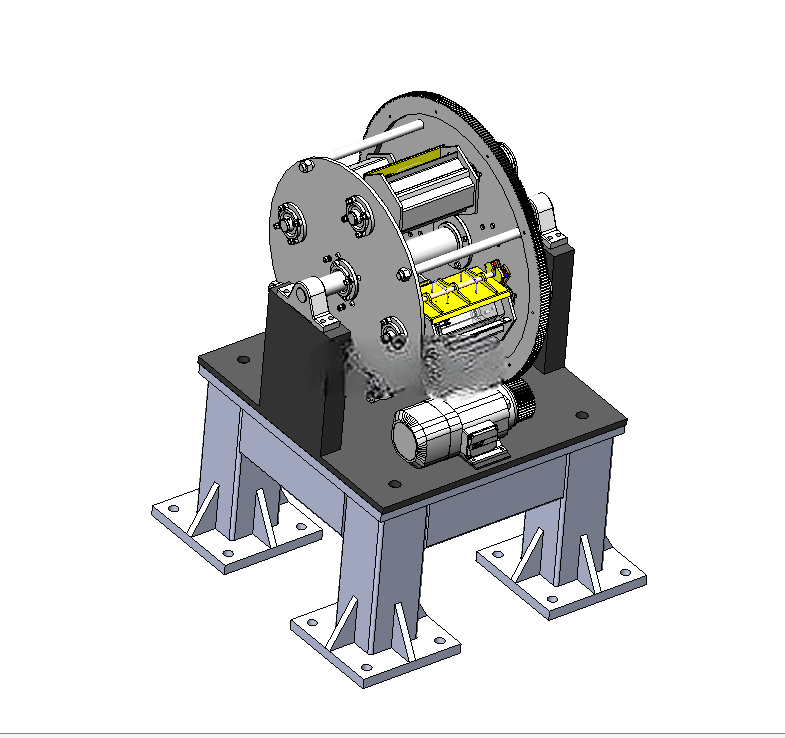

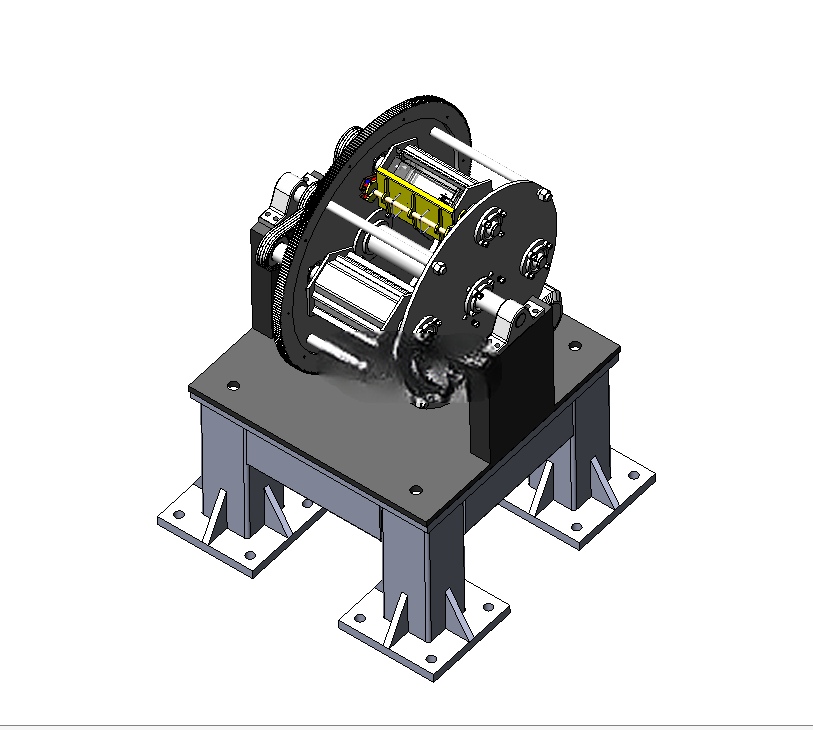

　　从结构建模的细节来看，所有连接螺栓、定位销、密封件均采用标准化选型，支腿与底座之间的加强筋采用三角形焊接结构，在保证承重强度的前提下尽可能降低设备整体重量，端盖与主体的连接面均开设密封槽，加装耐油橡胶密封圈，避免研磨液、磨屑渗入主轴腔体内造成轴承磨损。研磨辊的安装支座采用可调式偏心结构，转动调整轴即可改变研磨辊与中心工件的接触压力，适配不同磨削余量的工件加工需求，调整机构带锁紧装置，调整完成后可锁定位置，避免加工过程中出现位置偏移。
