桌面式自动定位锁螺丝作业设备结构

　　在3C电子组装、小型家电装配、低压电器元件生产这类需要大量重复锁付螺丝的工位场景里，人工手持电批锁螺丝的作业模式，很容易出现螺丝滑牙、锁付深度不一致、漏锁浮锁的问题，同时人工反复取钉、对位的动作会占用近六成的工位作业时长，长期重复作业还会带来手腕劳损的职业健康隐患，这类桌面式自动定位锁螺丝设备，就是针对小尺寸工件的平面螺丝锁付需求开发的专用作业装备。

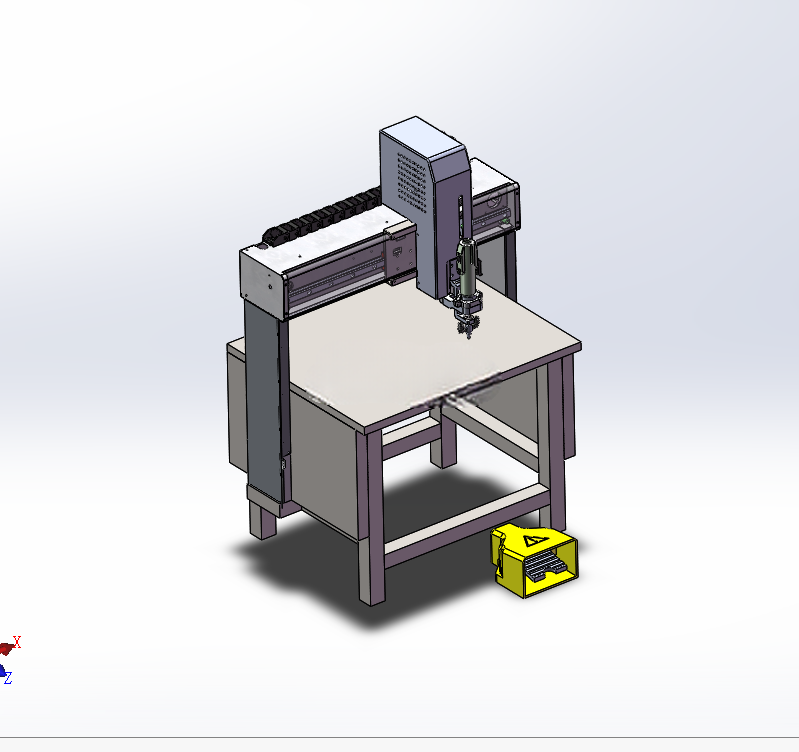

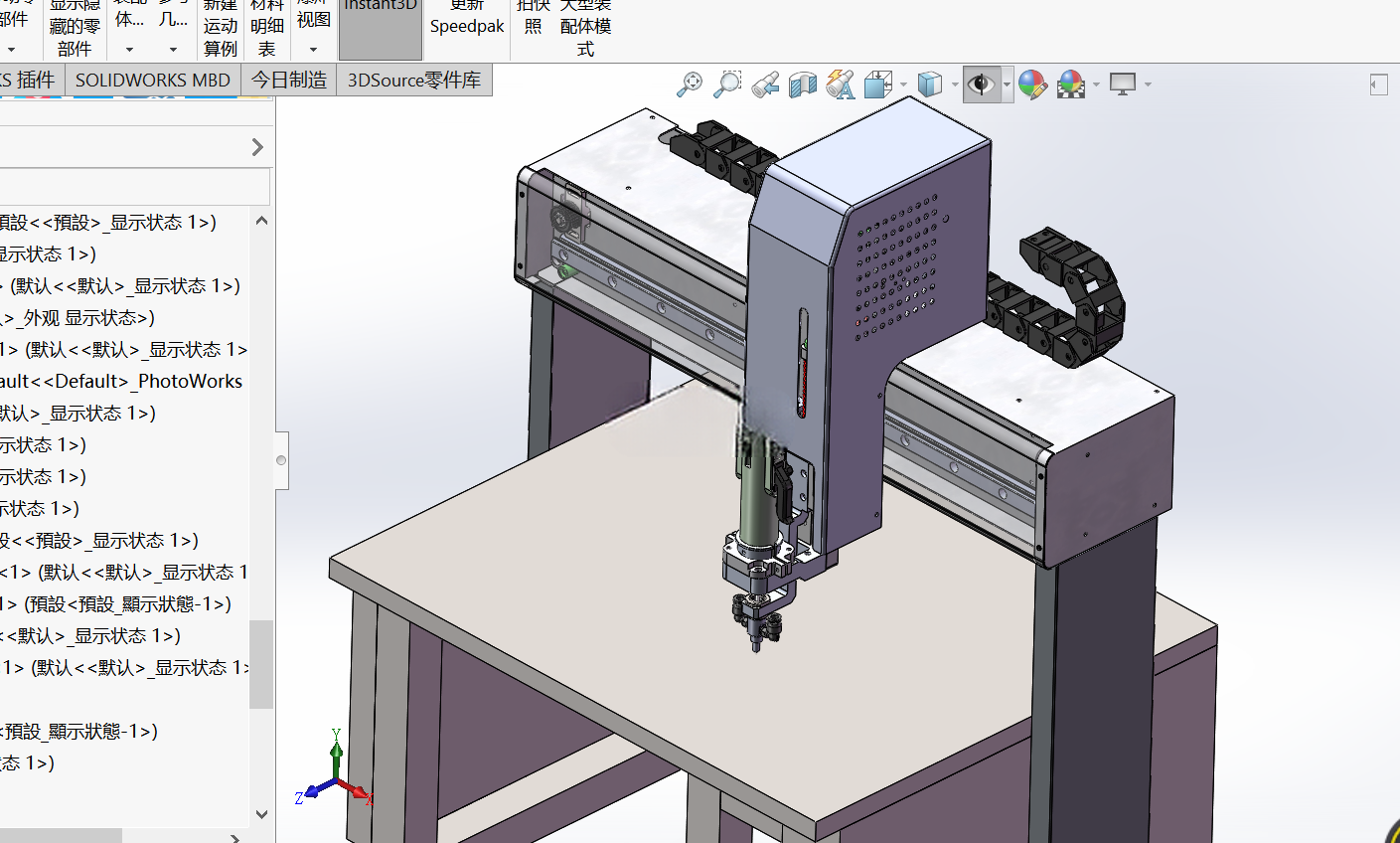

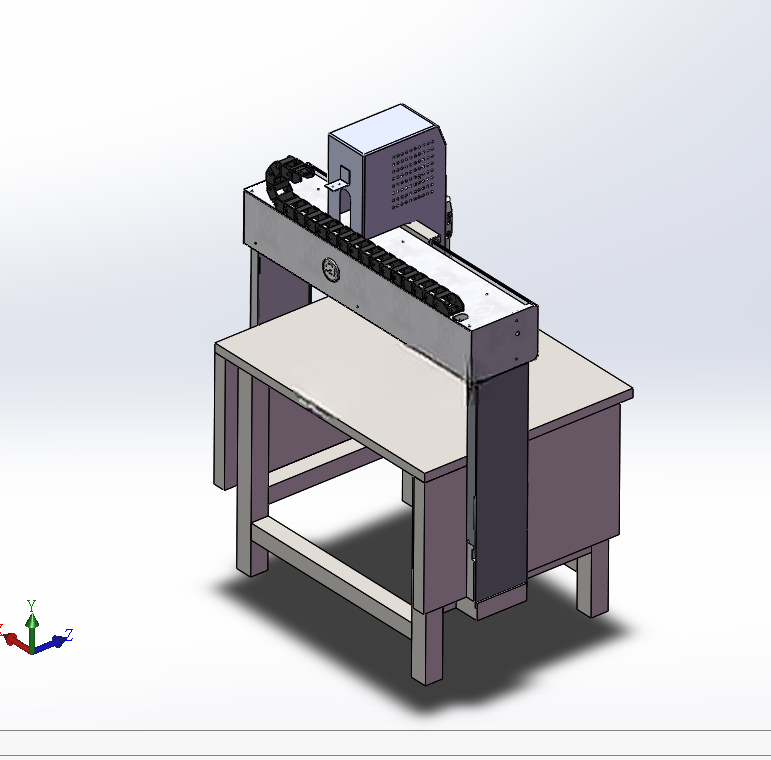

　　从结构布局来看，设备采用台式龙门架的传动架构，底部是方管焊接成型的机架工作台，台面预留了工装夹具的安装孔位，可根据待加工工件的外形定制定位治具，工作台整体高度适配普通站立作业的人体工学尺寸，操作人员无需大幅弯腰就能完成工件上下料操作，机架底部预留了电控元件、供钉系统的安装腔体，将气管、线缆全部收纳在机架内部，避免车间作业时线缆剐蹭带来的安全隐患。X轴传动组件横跨在工作台两侧的立柱上，Y轴传动组件集成在X轴的移动滑台上，Z轴锁付头模组垂直安装在Y轴滑台端面，三轴均采用伺服电机搭配同步带或者滚珠丝杠的传动方案，重复定位精度可控制在0.02mm范围内，完全适配M1-M6规格小螺丝的锁付对位需求，不会出现批头滑出螺丝槽位的问题。

　　设备的核心功能模块分为螺丝自动供给单元、锁付执行单元、检测反馈单元三个部分。螺丝供给单元放置在工作台侧方，采用滚筒式或者吹气式送钉结构，可将杂乱堆放的螺丝按照统一姿态排序，通过气管输送到锁付批头的夹嘴位置，无需人工手动取钉，送钉响应速度可匹配0.8秒/颗的锁付节拍。锁付执行单元集成了电批、压力传感器、升降气缸，当滑台移动到预设锁付坐标位置后，升降气缸带动电批下压，达到设定扭矩后电批自动停止转动，压力传感器会实时监测下压的压力值，避免压力过大压伤工件表面，或者压力不足导致螺丝锁付不到位。检测反馈单元会在每颗螺丝锁付完成后，记录锁付的扭矩值、下压行程数据，一旦出现浮锁、滑牙、漏送钉的异常情况，设备会立即触发声光报警，同时在触控屏上标注异常坐标点，方便操作人员快速排查问题。

　　在设计这类设备的三维结构时，首先要确认待加工工件的最大外形尺寸，以此确定X、Y轴的有效行程范围，避免出现行程不足无法覆盖所有锁付点位的问题，同时要核算三轴传动组件的负载重量，Z轴除了电批自身重量外，还要预留锁付时的下压反作用力余量，避免滑台出现形变影响定位精度。机架焊接完成后需要做时效处理消除焊接应力，再进行导轨安装面的铣削加工，保证两根平行导轨的平面度公差在0.01mm以内，防止滑台移动时出现卡顿、抖动的问题。供钉系统的选型要匹配所用螺丝的规格，长度小于直径1.2倍的螺丝不适合采用吹气式送钉，容易在送钉管内出现翻转卡钉的问题，这类短螺丝更适合采用吸附式取钉结构，通过真空负压将螺丝从送钉器上吸附到批头位置。

　　设备的安装边界需要考虑车间的实际工位布局，整体占地尺寸和普通中型工作台接近，不需要额外做地基固定，放置在平整的硬化地面上即可，设备后侧要预留15cm以上的散热和维护空间，方便后期检修电控元件、更换传动同步带，气源接口设置在设备侧方下方位置，接入0.5-0.7MPa的干燥压缩空气就能满足供钉和气缸动作的需求，电源采用常规220V单相交流电即可，不需要额外配置工业三相电源，适配绝大多数中小加工厂的车间供电条件。

　　实际投产使用时，可根据不同产品的锁付点位，在控制系统内提前录入坐标参数，切换产品时只需要调用对应的程序文件，更换适配的批头和夹嘴就能快速换产，不需要对设备主体结构做大幅改动，相比多轴转盘式的锁螺丝设备，这类桌面式三轴结构的设备成本更低，换产灵活性更强，非常适合多品种小批量的组装生产场景，单台设备可替代2-3名人工的锁付作业量，同时能保证所有螺丝的锁付扭矩一致性，避免人工操作带来的品质波动，降低后续产品质检的返工成本。
