消费电子产线背对式自动锁螺丝设备

　　这款背对式自动锁螺丝设备，核心面向消费电子组装环节的小规格螺丝锁付工序设计，日常产线应用中，可覆盖手机、无绳电话、计算器、导航仪、便携音响、数码相机、笔记本电脑、平板电脑、学习机、智能家电控制板、塑胶玩具等多类产品的螺丝锁付需求，适配M1.2-M3区间的常见小规格机牙、自攻螺丝，解决传统人工锁付效率低、扭力不一致、漏锁浮锁的痛点。

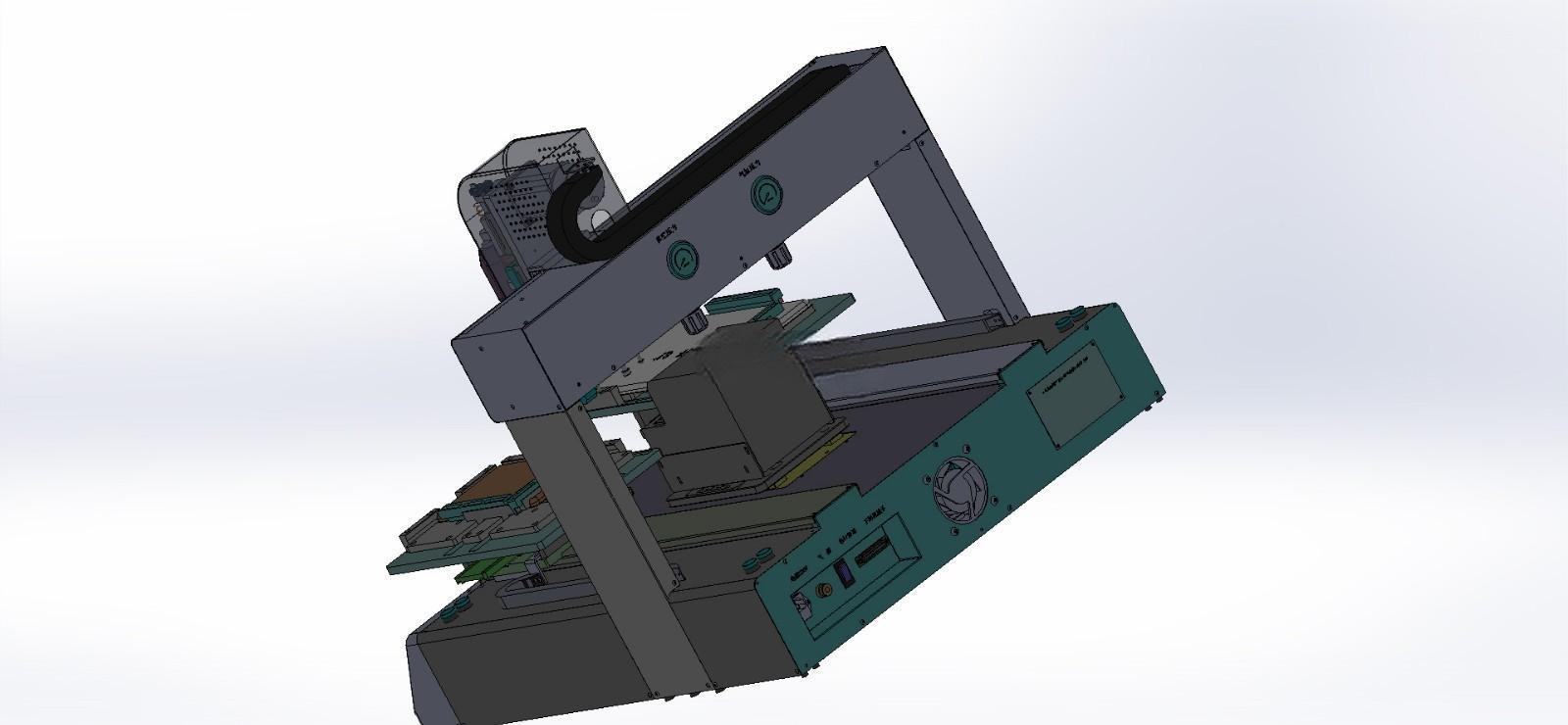

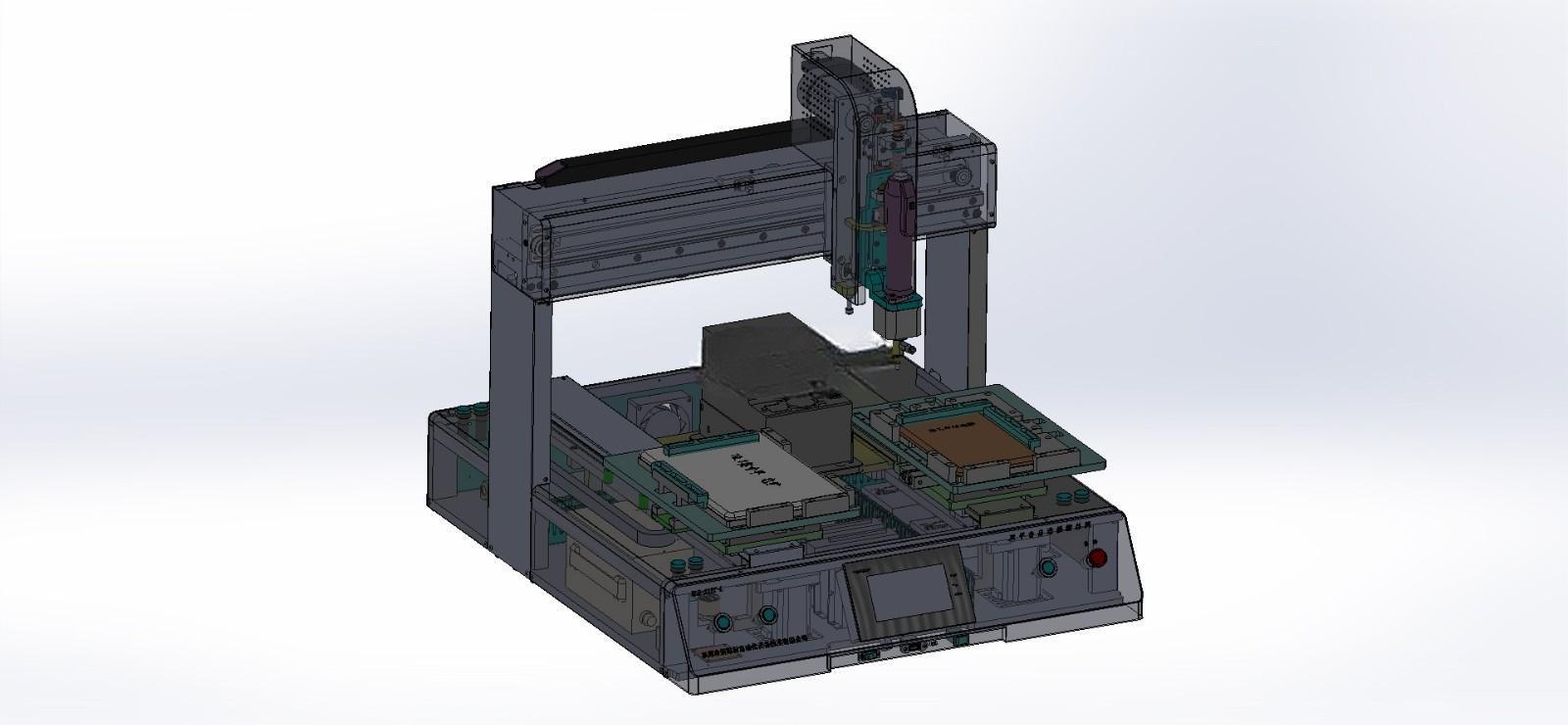

　　从结构布局来看，设备采用背对式双工位排布逻辑，将锁付执行模组与产品载具定位区做背向分层设置，相比传统单工位正面锁付结构，可压缩单工位上下料的等待空程时间，一侧工位执行锁付作业时，另一侧可同步完成成品下料与待锁产品上料，设备稼动率可提升近四成。锁付头模组集成了真空吸钉、扭力实时反馈、滑牙检测功能，吸钉管路内置吹钉气压调节阀，可根据不同长度螺丝调整送钉气压，避免短螺丝卡管、长螺丝吹钉偏斜的问题；扭力传感器精度控制在±2%以内，锁付过程中可实时采集扭力曲线，一旦出现浮锁、滑牙、螺丝漏送的情况，设备会即时触发锁付头抬升动作，避免压伤产品壳体。

　　设计过程中，针对消费电子产品外壳易刮花、定位精度要求高的特点，载具定位区采用了软性优力胶压块配合定位销的固定方式，定位销公差控制在±0.02mm，可适配不同外形的产品治具快速更换，换型时间可控制在15分钟以内，满足多品种小批量的消费电子生产需求。设备的Z轴锁付行程预留了120mm的可调空间，X/Y轴移动范围覆盖300mm*200mm的作业区域，可兼容同系列不同尺寸产品的锁付点位，无需大幅调整模组安装位置。

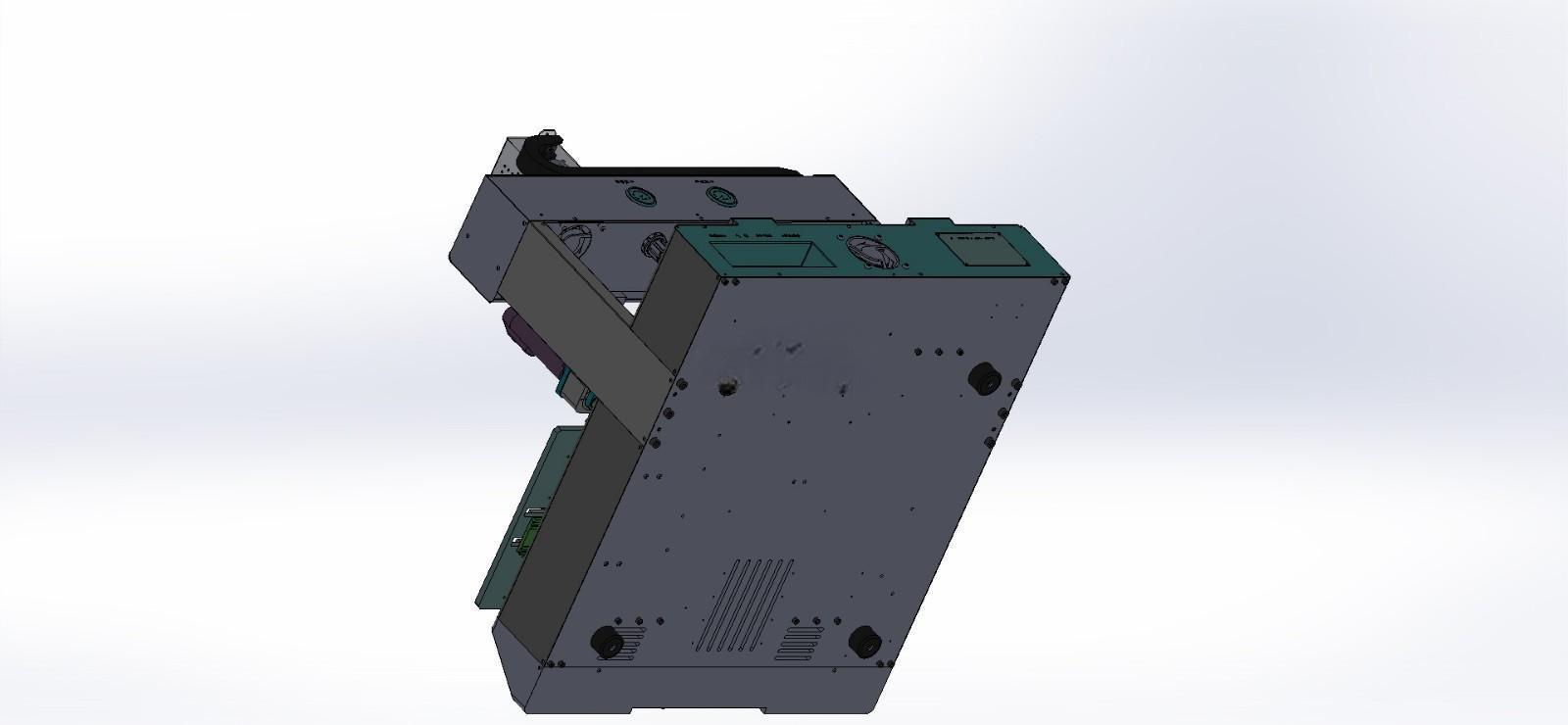

　　安装边界方面，设备整体采用立式落地结构，底部预留了M12的膨胀螺栓安装孔位，可直接固定在车间环氧地坪上，整体占地尺寸控制在长850mm、宽650mm、高1400mm区间，可直接嵌入现有消费电子组装流水线的工位间隙，无需对原有产线做大规模改造；设备侧面预留了IO通讯接口，可对接产线MES系统，上传每一颗螺丝的锁付扭力、锁付时间数据，满足生产追溯要求。供钉器采用独立模块化设计，布置在设备侧方，料仓容量可容纳5000颗对应规格螺丝，补料时无需停机，直接掀开料仓盖添加即可，不会中断锁付作业。

　　实际使用中，设备的锁付速度可达0.8秒/颗，单颗螺丝锁付良率稳定在99.5%以上，相比人工锁付，单台设备可替代2-3名锁付作业员，且锁付扭力一致性远高于人工操作，避免因扭力过大导致的产品壳体开裂、螺丝滑牙，或是扭力不足导致的产品装配松动问题。设备的走线全部采用内置拖链排布，外部无裸露管线，避免车间作业过程中线缆剐蹭产品或是积尘，日常维护仅需定期清理吸钉嘴的螺丝碎屑、检查送钉管是否有磨损即可，维护难度低，适合电子组装车间长时间连续作业。针对部分带曲面外壳的产品，锁付头还预留了浮动接头安装位，可加装轴向浮动机构，自动适配锁付面的微小高度差，避免锁付头硬接触压伤产品表面。
