双工位卧式自动焊接作业工作站结构设计

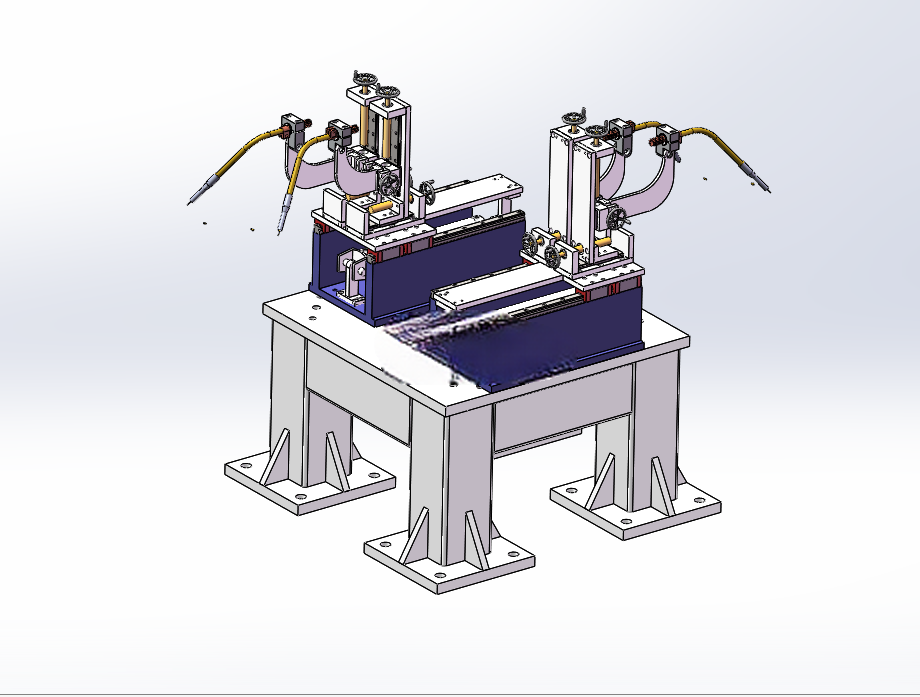

　　这套双枪卧式自动焊接设备的结构设计，核心针对中小尺寸长条形金属构件的环缝、直缝连续焊接需求做适配，常见应用场景覆盖五金型材拼接、小型结构件组焊、汽配小零件批量焊接这类需要稳定焊道质量的生产环节，替代人工持焊枪的重复作业，降低焊接弧光、烟尘对操作人员的职业伤害，同时保证同批次工件焊道一致性，减少人工焊接的焊高不均、漏焊、焊穿等常见缺陷。从结构布局来看，设备采用分体式落地机架设计，底部支撑腿采用带加强筋的方管焊接结构，每个支脚底部配置带安装孔的地脚固定板，可直接通过膨胀螺栓固定在车间硬化地面上，整体安装边界控制在长1800mm、宽1200mm、高1600mm范围内，不需要额外做深挖地基的施工，适配多数中小型机加工车间的工位排布，单工位占地仅比标准焊接工作台大30%左右，空间利用率较高。

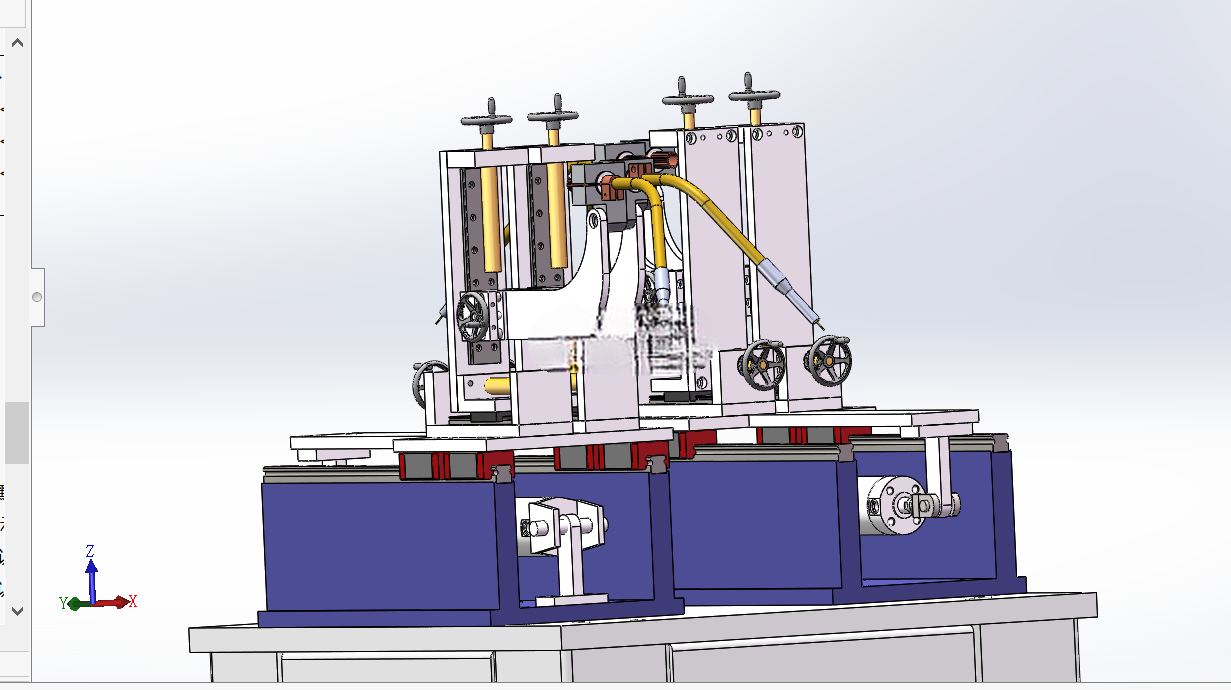

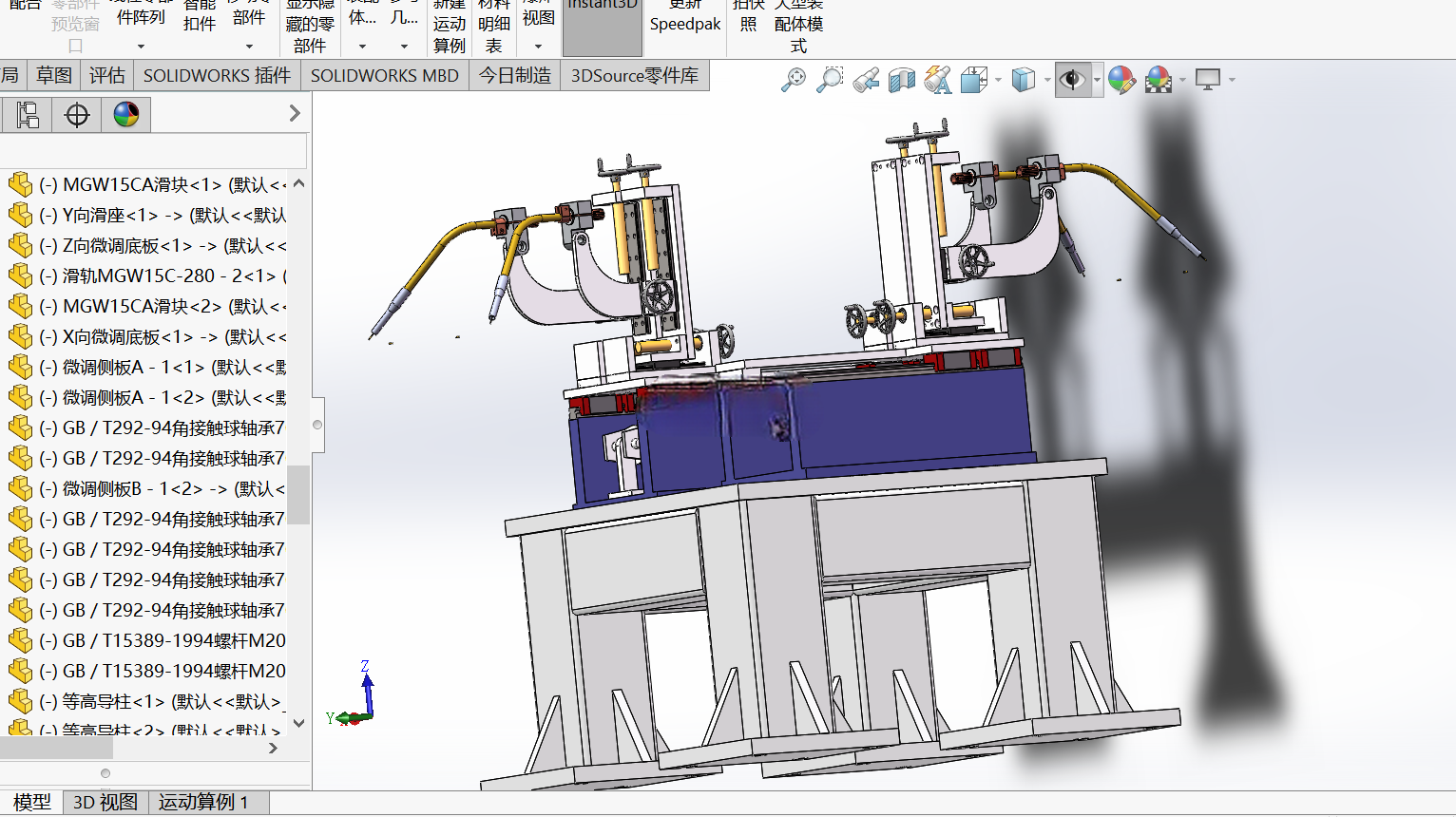

　　设备上部的作业平台采用加厚钢板铣平加工，平面度控制在0.1mm/m以内，保证工装安装的基准精度，平台上配置两套对称布置的焊枪进给调节模组，每套模组都包含XYZ三个方向的手动微调滑台，可针对不同尺寸的待焊工件调整焊枪的伸出长度、水平位置、竖直高度，滑台调节精度达到0.02mm，能精准匹配焊道的轨迹位置，焊枪夹持部位采用绝缘耐高温材质制作，避免焊接电流传导到调节模组上造成部件损坏，同时配置焊枪管线的导向拖链，把送丝管、冷却水管、信号线缆统一收纳在拖链内，避免管线随模组移动时出现拉扯、磨损问题。

　　两套焊枪对称布局的设计，可同时对工件两侧的对称焊道进行同步焊接，相比单枪焊接设备作业效率提升近一倍，针对对称焊缝的工件还能抵消单侧焊接带来的热变形量，减少后续焊后校形的工序工作量。中间的工件装夹工位配置简易的滑动定位工装，可沿平台中间的直线导轨做水平方向的工位切换，操作人员可在设备外侧的上下料位置装夹待焊工件，装夹完成后将工装推送到焊接作业位，触发位置检测开关后即可启动焊接程序，这种工位分离的设计能让上下料作业和焊接作业并行开展，减少设备等待空载时间，进一步提升整体生产节拍。

　　设计过程中重点考虑了焊接作业的防护与维护便利性，机架底部预留了焊接电源、送丝机的安装空间，所有电气走线都通过机架内部的穿线孔排布，避免焊接飞溅烫坏线缆，焊枪作业区域的周边预留了安装遮光防护板的安装螺孔，用户可根据现场需求加装防护挡板，减少弧光对外侧操作人员的影响。整套结构没有采用复杂的多轴关节机器人设计，而是针对固定品类工件的焊接需求做专用化结构优化，相比通用焊接机器人成本降低60%以上，同时操作门槛更低，普通焊接工人经过简单培训即可完成参数调整与工件装夹作业，不需要专门的机器人编程人员，非常适合批量大、工件种类相对固定的中小型加工车间使用。在结构强度校核方面，底部机架通过有限元分析做了优化，在焊枪模组满行程移动、焊接作业产生振动的工况下，机架末端的形变量控制在0.05mm以内，不会因为机架震颤导致焊道偏移，保证焊接质量的稳定性。滑台模组的传动部件都配置了防尘护罩，避免焊接飞溅、车间粉尘进入导轨丝杠内部，延长部件的维护周期，日常维护仅需要定期给导轨涂抹润滑脂、检查焊枪夹持部位的紧固情况即可，维护难度低，适合车间一线操作人员自行完成日常保养。
