三工位并行焊接作业工作台结构设计

　　在中小尺寸五金冲压件、小型电子结构件、汽配小总成的批量焊接生产场景中，单工位焊接设备往往存在上下料等待时间占比高、操作人员动作冗余、工位间转运磕碰影响焊后精度的问题，这款三工位焊接工作台正是针对这类小工件批量焊接场景开发的专用作业工装，可同时适配三个独立焊接机头的并行作业，也可根据工序需求分配不同焊接工序到对应工位，实现单台设备覆盖上料定位、多道焊接、冷却待取的全流程节拍匹配。

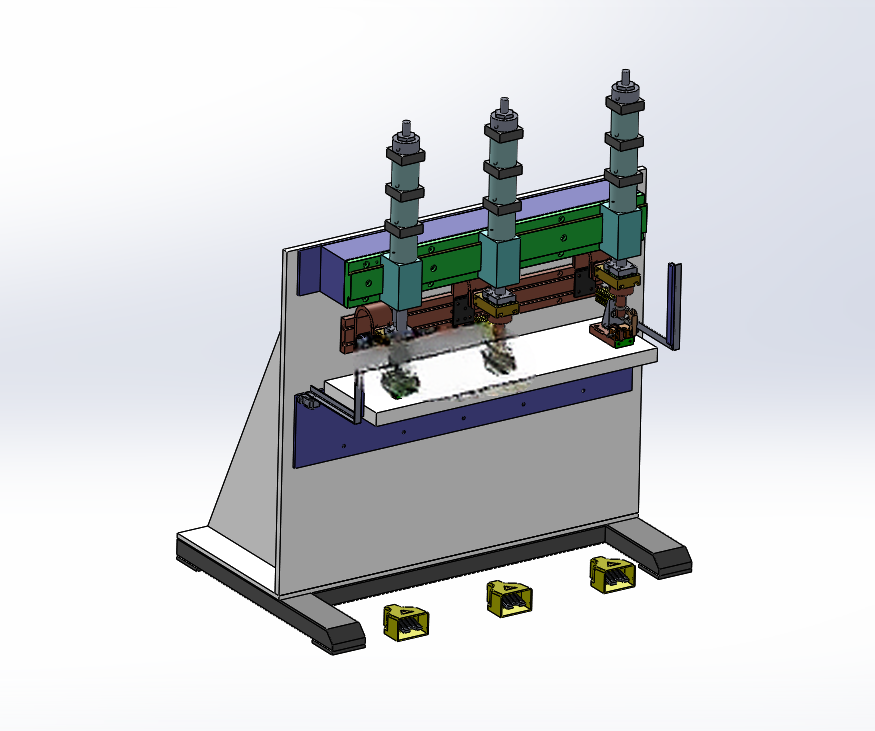

　　从实际产线适配角度看，该工作台采用立式侧挂机头的布局形式，整体底座采用倾斜式支撑结构，相比水平落地式机架，操作人员在正面上下料时无需过度探身，作业面高度匹配常规站立工位的人机工程要求，操作侧预留的手部活动空间充足，不会与机头下压结构产生干涉。工作台的作业台面预留了标准T型槽安装位，可根据不同工件的定位需求快速更换夹具垫板，无需在台面上重新钻孔攻丝，适配多品种小批量的焊接生产切换需求，T型槽的间距与槽宽匹配通用焊接夹具的安装尺寸，市面上常见的快速夹钳、定位块、气动压紧组件均可直接安装固定。

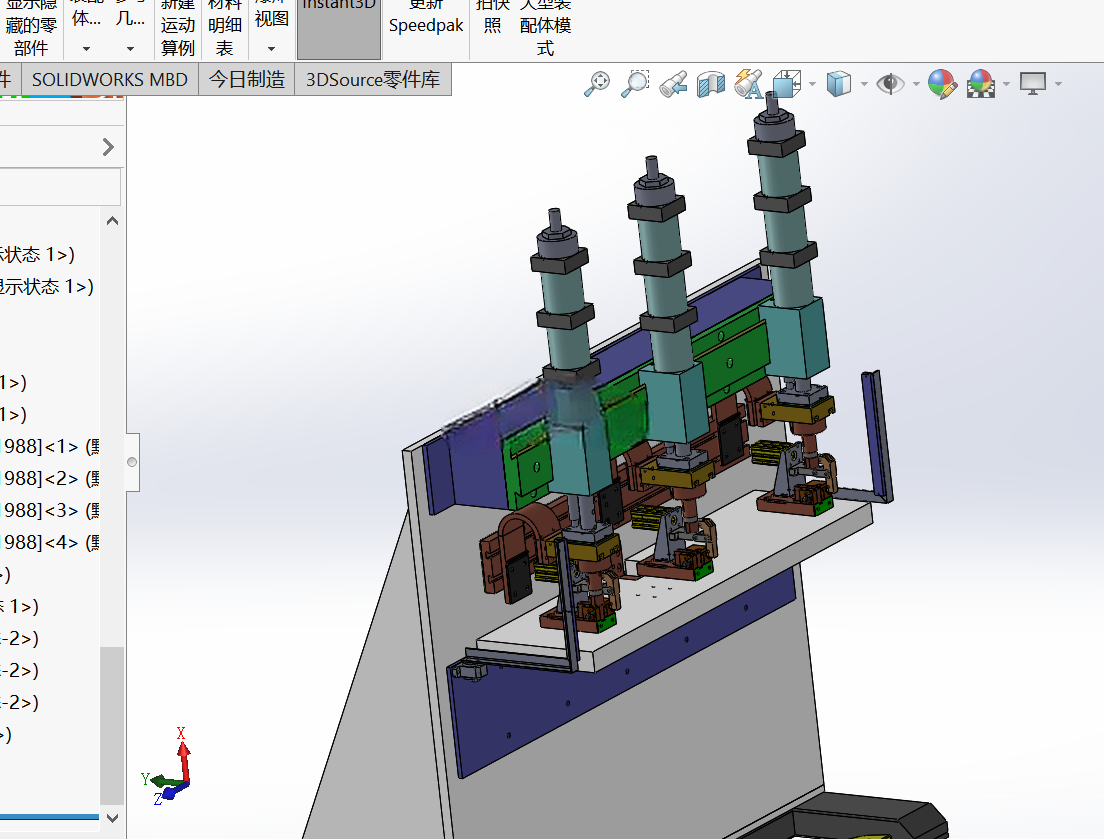

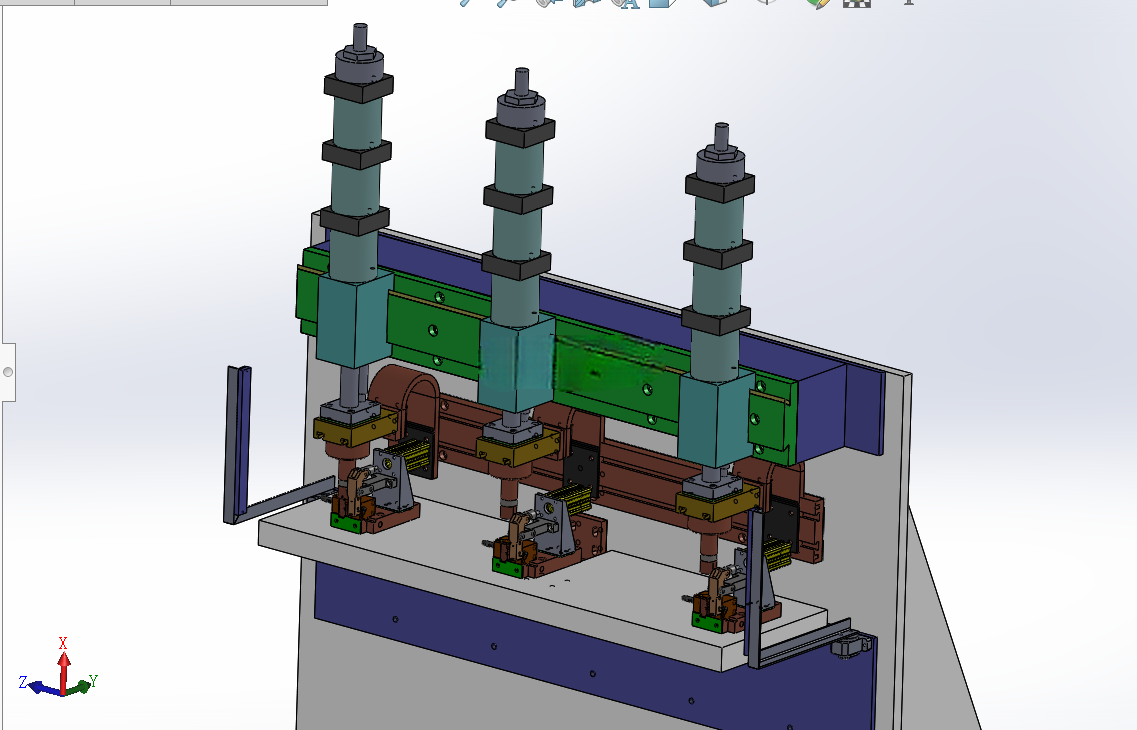

　　三个焊接机头采用等间距排布设计，机头安装在同一根横向承载梁上，承载梁与后侧机架通过直线导轨副连接，可实现整体高度的快速调整，适配不同高度工件的焊接行程需求，每个机头独立配置下压驱动与焊头安装位，可根据工艺要求分别设置下压行程、焊接压力参数，既可以三个机头同步作业完成同一工件上三个焊点的同时焊接，也可以独立动作依次完成三个工位上不同工件的焊接工序，工位间距经过反复校核，相邻工位焊接时的飞溅、热辐射不会影响到旁边工位的待焊工件与操作人员。

　　设计过程中重点考虑了焊接作业的刚性与稳定性需求，底座采用框架式焊接钢结构，底部设置四个可调式支撑脚，可根据地面平整度调整工作台水平度，避免长期作业时机架倾斜导致的焊接位置偏移，机架后侧预留了走线槽空间，焊接电源、控制线路、气路管路均可从机架内部排布，不会在作业面外露造成管线剐蹭、高温烫损的问题。工作台正面右侧设置了手动操作手柄，可用于快速调整机头梁的初始高度，也可作为手动调试模式下的作业触发控件，操作位置刚好在操作人员右手自然伸展的范围内，无需大幅度移动手臂即可完成操作。

　　从安装边界来看，该工作台整体占地面积控制在小型工位设备的合理范围内，设备后侧预留100mm的靠墙安装间隙即可满足散热与管线排布需求，左右两侧无需预留额外的操作空间，可直接并排布置在焊接生产线的工位上，与上下游的上料机构、下料传送带实现无缝对接，工作台的作业面高度与常规皮带线的高度差控制在合理范围内，方便操作人员完成工件的转运传递。台面下方预留了焊渣收集抽屉的安装空间，焊接过程中产生的焊渣、飞溅碎屑可直接落入抽屉内，定期清理即可，不会散落到地面造成车间环境清理负担，也避免焊渣堆积在台面上影响工件定位精度。

　　针对焊接作业的耐磨需求，工作台的作业台面采用经过热处理的耐磨钢板制作，表面硬度可满足长期焊接作业的抗飞溅、抗磕碰要求，不会因为长期放置工件、夹紧夹具造成台面凹陷、划痕影响定位精度，机头的导向部位采用防尘密封结构，可阻挡焊接烟尘、金属碎屑进入导轨副内部，延长导向部件的维护周期，减少日常保养的工作量。三个工位的定位基准统一设置在台面的同一基准边上，更换不同产品的夹具时，只需以基准边为定位参考调整夹具位置，即可保证三个工位的焊接位置一致性，降低换型调试的时间成本，适配柔性化生产的快速换型需求。
