全自动入脚打叉机多工位组装设备结构

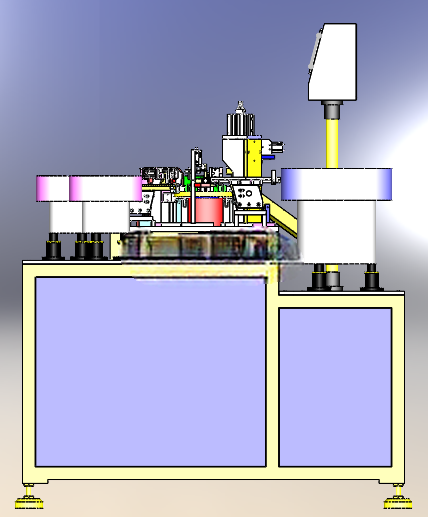

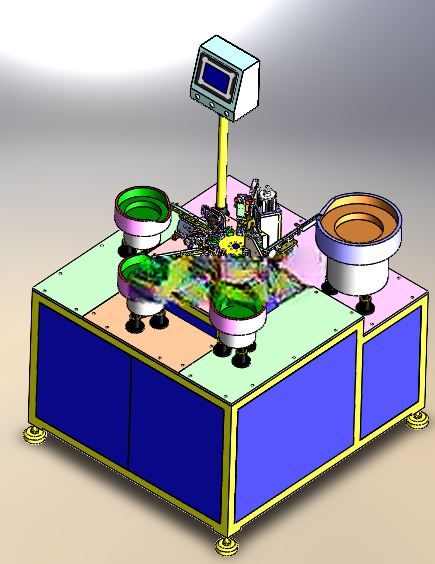

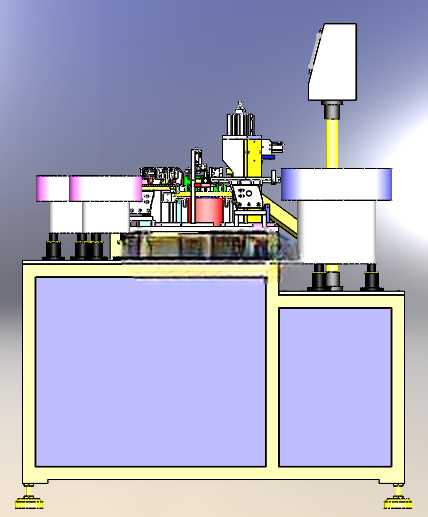

　　这款设备主要面向电子接插件、小型元器件引脚装配工序场景，在连接器、电源插头类零件的生产线上，可替代传统人工完成引脚入位、打叉固定的重复作业，适配批量连续生产的流水线节拍，能直接对接前段元件成型工序与后段检测包装工位，减少工序间的物料周转损耗。设备采用转盘式多工位布局，底座采用方通焊接框架做主体支撑，台面铺设防静电钣金面板，底部预留可调脚杯安装位，整体安装边界控制在长1800mm、宽1200mm、高1600mm范围内，可直接放置于标准车间流水线工位旁，不需要额外做地基固定，接通220V气源与电源即可完成调试投产。

　　上料环节配置两套振动盘储料仓，分别负责塑胶本体与金属引脚的有序送料，振动盘出口配备直振送料轨道，轨道末端设置光纤检测位，缺料时自动触发补料信号，避免空工位运行造成的节拍浪费。转盘采用凸轮分割器驱动，工位间距按180mm等距分布，共设置6个作业工位，分别完成本体上料、引脚预插、打叉压装、成品检测、不良品剔除、成品下料动作，每个工位都配置独立的定位夹具，夹具采用快换式设计，更换产品型号时仅需更换夹具镶件，不需要重新调整整体工位位置，换型时间可控制在30分钟以内。打叉工位采用伺服电缸配合定制压头，压装行程可通过参数直接调整，压装力实时反馈到触控屏，压装力超出阈值时设备自动停机报警，避免压伤零件本体。

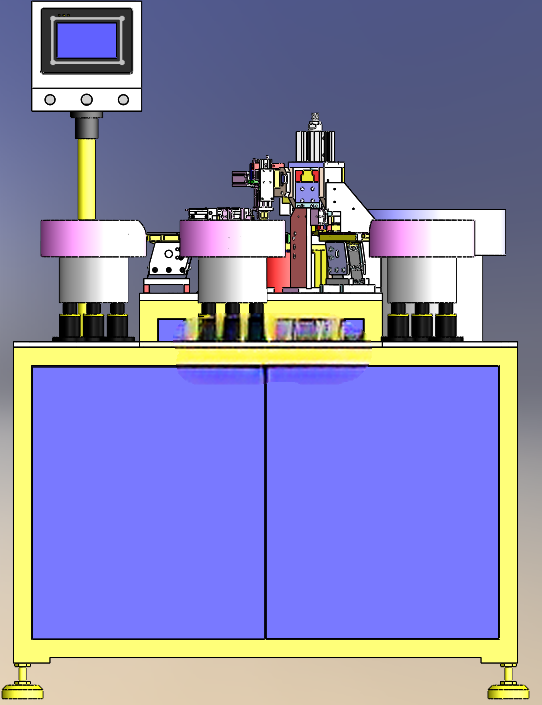

　　设备左侧立柱上安装7寸触控人机界面，界面可直接设置各工位动作延时、压装参数、生产计数，操作高度设置为1200mm，符合一线操作人员站立操作的人体工学高度。机身下部设置双开门电气柜与气路安装仓，电气元件采用导轨式安装，气路配置三联件与独立调压阀，每个工位的气压可单独调节，方便针对不同材质零件调整压装力度。设备的安全防护方面，转盘外围设置透明亚克力防护挡板，作业区域配置安全光栅，人员伸手进入作业范围时设备立即暂停运行，避免机械伤害。从设计逻辑上，这款设备优先考虑了量产场景下的稳定性，所有运动部件都预留了维护空间，易损件如导轨、滑块都采用标准件，方便车间维护人员直接更换备件，不需要定制非标配件。

　　引脚送料轨道设置了反料筛选结构，方向错误的引脚会在轨道末端自动落回振动盘重新排序，避免错料造成的设备卡滞。下料工位配置成品滑槽，合格成品直接滑入下方接料盒，不良品由独立气缸推入不良品收集盒，实现良品与不良品的自动分流。设备的节拍可稳定在每小时1200件左右，相比人工作业效率提升4倍以上，同时可避免人工装配时引脚插入不到位、打叉力度不一致的质量问题，装配一致性可控制在0.02mm的公差范围内，满足电子元器件的装配精度要求。整体结构设计时将所有驱动电机都布置在台面下方，降低设备整体重心，运行时的震动更小，转盘运行的重复定位精度可达±0.01mm，保证每个工位的动作位置准确。气路管线与电气线路都采用拖链收纳，避免管线外露造成的磨损与安全隐患，拖链弯曲半径按管线直径的10倍设置，延长管线使用寿命。
