全自动上下料喷印加工设备结构设计

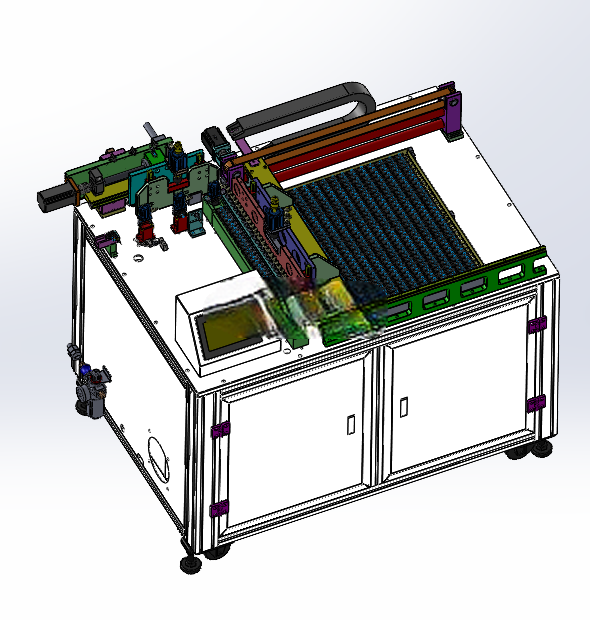

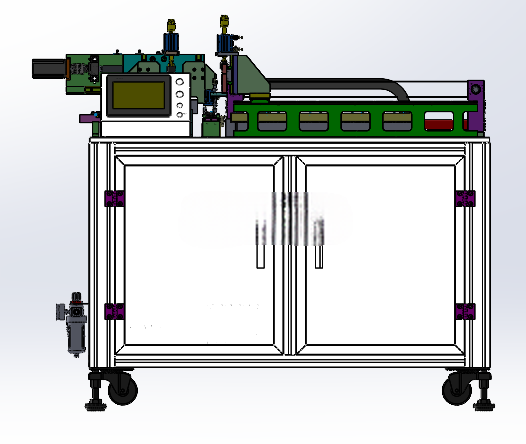

　　设备整体采用台式柜体集成结构，下部为方管焊接成型的柜体框架，表面做喷塑防锈处理，柜体内部预留电气元件、气路组件的安装空间，双开门结构方便后期维护时快速触及内部元器件，底部配置可调式支撑脚杯，可根据现场地面平整度调整设备水平度，抵消地面不平带来的机架形变影响，设备整体占地面积控制在1.2米长、0.9米宽的范围内，安装时无需额外预埋固定螺栓，放置在平整硬化地面即可完成部署，对接前后段产线时仅需调整进出料端的高度差，适配多数常规皮带线的0.75米标准作业高度。在消费电子、五金零部件、小型塑胶件的批量生产环节，产品表面的批次标识、参数标注、溯源码喷印是产线中不可或缺的工序，传统人工上下料配合固定式喷码头的作业模式，不仅存在上下料对位偏差导致的喷印位置偏移问题，人工反复取放件的动作也会拉长单件生产节拍，难以匹配高速产线的连续产出需求，这款全自动喷印设备正是针对这类中小尺寸平面工件的批量喷印场景开发，可直接嵌入现有产线中段，完成待喷印工件的自动上料、精准对位、连续喷印、成品下料的全流程作业，无需人工反复介入操作。

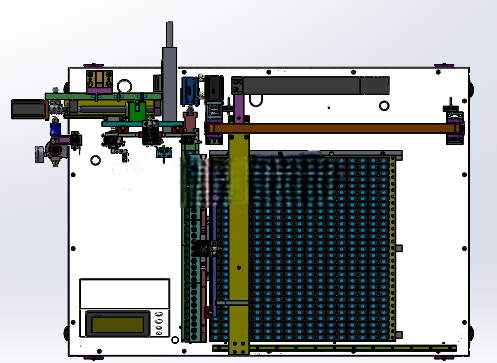

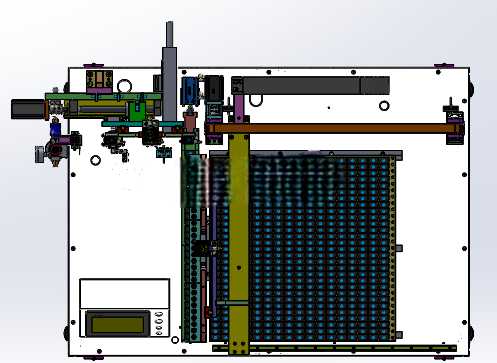

　　上部作业区域采用铝型材搭建的开放式机架，横向配置双直线导轨传动的喷印头移动模组，模组采用伺服电机配合同步带传动，可实现喷码头沿X轴方向的高速往复移动，移动行程覆盖整个工作台面的喷印范围，移动重复定位精度控制在0.1mm以内，避免喷印位置出现错位漏印问题。工作台面采用多孔式吸附平台，待喷印工件放置到平台上后，可通过底部真空气路产生的负压牢牢固定工件位置，即使是厚度较薄的塑胶片、金属薄片也不会在喷印头移动过程中出现位置偏移，平台旁侧配置触控式操作屏，可直接在屏上设置喷印内容、移动速度、喷印间隔等参数，操作逻辑贴合一线作业人员的使用习惯，无需复杂的编程培训即可快速上手。

　　设备的上下料机构集成在工作台的进料侧，采用气动夹爪配合直线滑台的结构，可将前序皮带线输送来的工件自动抓取到喷印平台的指定位置，待喷印完成后再将成品抓取到出料侧的输送线上，整个上下料动作的节拍可根据喷印速度灵活调整，最快可实现3秒单件的作业效率，匹配单班数千件的批量生产需求。气路部分全部采用快插式接头连接，气源处理三联件配置在柜体侧方，可实时调节进气压力，过滤压缩空气中的水分与杂质，避免气动元件因为气源杂质出现卡滞磨损问题，所有传动模组的导轨、丝杆位置都预留了润滑注油口，日常维护时无需拆解设备护罩即可完成润滑保养，降低长期使用的维护成本。

　　设计过程中充分考虑了不同规格工件的适配性，喷印头的安装座预留了高度调节余量，可根据工件的实际厚度调整喷码头与工件表面的间距，适配0.5mm到50mm厚度范围内的不同工件喷印需求，移动模组的行程参数也可通过操作屏灵活设置，针对小尺寸工件可缩短喷印头的移动距离，进一步压缩单件作业节拍，针对大尺寸工件则可扩展移动范围，覆盖更大的喷印幅面。设备的电气走线全部采用拖链收纳，避免移动过程中线缆出现拉扯磨损问题，所有运动部件的外侧都配置了透明亚克力护罩，既可以观察设备运行状态，也能避免作业人员误触运动部件造成安全隐患，柜体下部预留了排风接口，可对接车间的废气收集管路，将喷印过程中产生的少量挥发性气体直接排出，改善作业区域的工作环境。从结构设计的细节来看，所有承力部件都做了加强筋处理，即使长期高速往复运行也不会出现机架共振问题，保证喷印过程的稳定性，吸附平台的气孔分布经过反复优化，不管是小尺寸工件还是大尺寸板材，都能获得均匀的吸附力，不会出现局部固定不牢的问题，夹爪的夹持位置配置了软质胶垫，抓取工件时不会刮伤工件表面，满足外观件的加工防护要求。
