移动式多串位自动翻转烧烤设备结构设计

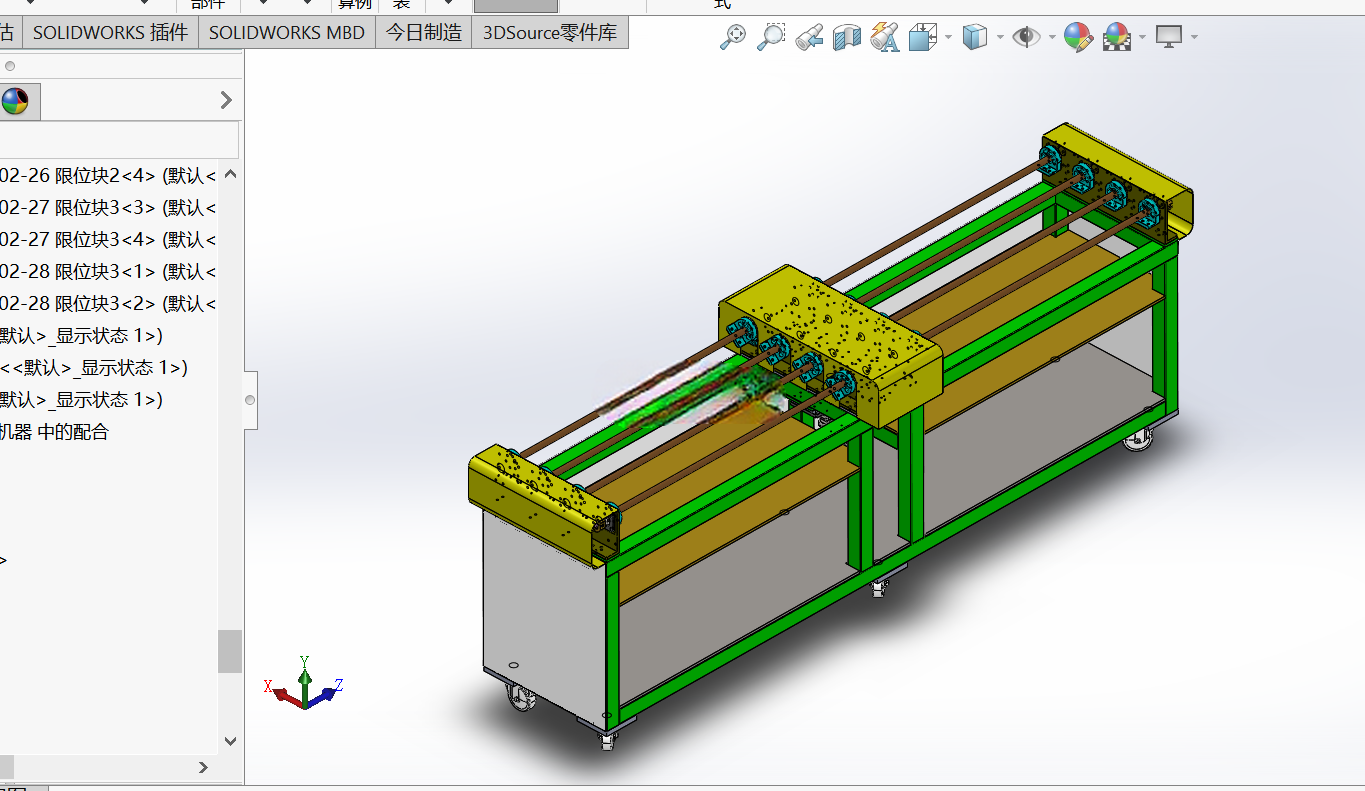

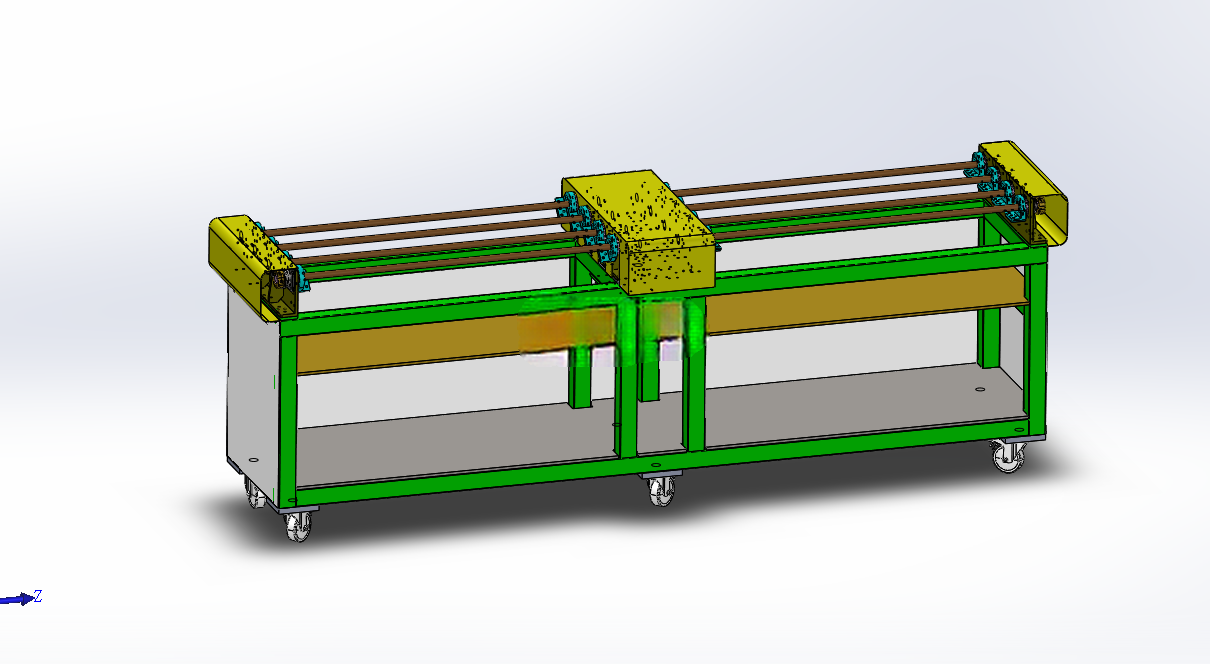

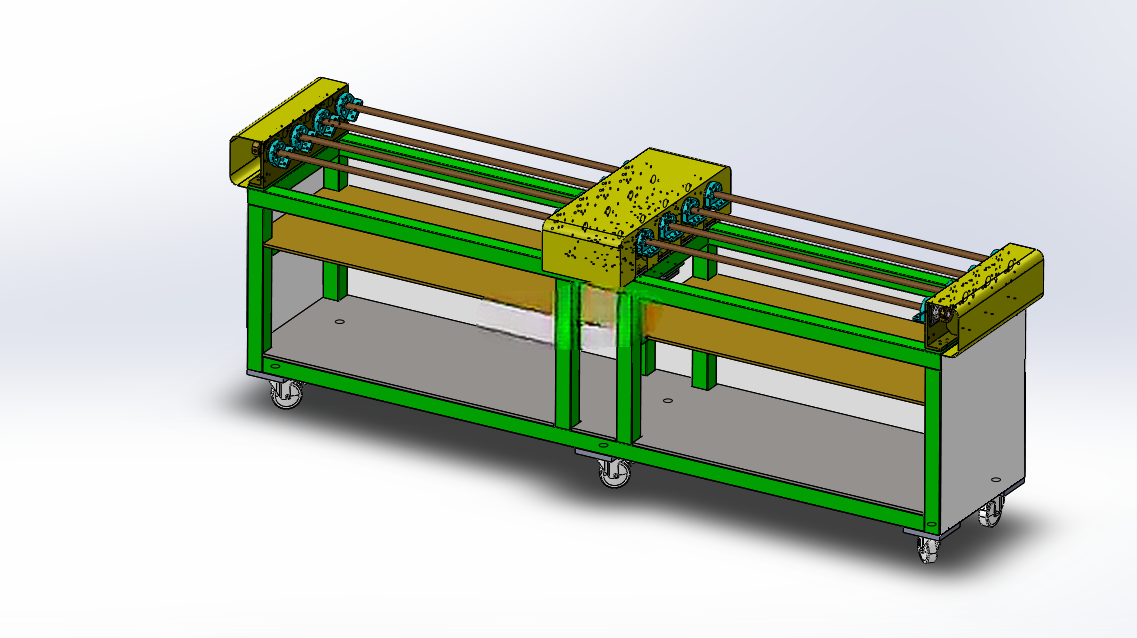

　　主体机架采用矩形不锈钢管材焊接成型，所有外露接触面均做钝化处理，避免长期接触油污、调料出现锈蚀，机架下层设置整面置物平台，可临时放置待烤食材、调料容器、接渣盘等作业物料，中层预留加热源安装空间，可适配木炭、电加热管、燃气火排等多种加热模块，用户可根据自身作业场景灵活选配，无需改动主体框架结构。上部的串料承载传动组件为核心功能单元，平行布置多组签杆夹持位，两端的传动链轮组通过同步带连接，由侧端安装的减速电机驱动，可实现所有签位的同步匀速旋转，转速经过多轮调试设定在适配大多数食材烤制的区间，既不会因转速过慢导致食材单面受热焦糊，也不会因转速过快造成调料脱落、食材受热不均。这款自动旋转烧烤设备的设计初衷，是解决流动餐饮场景下传统人工烤串劳动强度大、烤制品质不稳定的痛点，常见应用于夜市流动摊位、户外临时餐饮点、小型特色烧烤门店等场景，适配竹签、铁签等常见烤串签型，可同时承载多串食材完成连续烤制作业。从结构布局来看，设备整体采用框架式落地结构，底部配置四个带刹车的万向脚轮，单轮额定承载满足整设备满负载运行要求，可实现单人轻松推移转场，刹车结构踩下后可在非平整路面保持设备稳定，不会因烤制过程中的传动振动出现移位。

　　夹持结构采用弹性卡槽设计，可适配直径3mm到8mm的常见烤签，放取串料时仅需将签杆卡入卡槽即可，无需额外锁紧操作，单批次可承载的串量可覆盖常规摊位单轮出餐需求，减少反复换串的等待时间。设备两侧的传动端设置可拆卸的防护挡板，可阻挡烤制过程中溅出的油滴、调料进入传动机构，降低日常维护清理的难度，挡板采用快拆结构设计，无需工具即可徒手拆卸，每日收摊后可快速拆下清理油污。机架侧面预留电气元件安装腔，若选用电加热版本，可将温控模块、电源开关、漏电保护装置集成在该腔体内，走线全部隐藏在机架管材内部，避免外露线路接触高温热源出现老化破损，也防止作业过程中碰刮线路造成安全隐患。

　　从安装边界来看，设备整体宽度控制在常规流动餐车的台面承载宽度范围内，长度适配多数摊位的操作空间，高度按照人体站立操作的舒适高度设计，操作人员无需弯腰即可完成放串、撒料、取串的全流程动作，长时间作业不易产生疲劳。接渣结构采用抽拉式设计，设置在加热源下方，烤制过程中掉落的食物残渣、油污会直接落入接渣盘，收摊后可抽出接渣盘直接倾倒清洗，不会在机架内部积存油污引发卫生问题。传动机构的润滑点全部设置在设备外侧，日常维护时可直接注油保养，无需拆解主体结构，降低后期运维的时间成本。考虑到流动作业的供电不稳定问题，电机选用宽电压适配型号，可适配常规民用市电，若搭配户外移动电源也可正常运行，满足无固定供电场景的使用需求。

　　整机的重心经过校核，满负载放置食材时重心落在机架底部中心区域，推移过程中不会出现侧倾风险，所有边角位置均做圆弧倒钝处理，避免操作过程中磕碰划伤。在结构设计阶段，已充分考虑不同地域的使用习惯差异，签位间距可根据用户需求调整，若烤制大尺寸食材可适当减少签位数量增大间距，烤制小串类食材可加密签位提升单批次烤制量，框架上预留了对应的安装孔位，调整时仅需拆装链轮固定座即可完成，无需重新加工主体结构。加热源与上层签杆的垂直距离也预留了调节余量，可根据不同食材的烤制温度需求调整高度，比如烤制油脂含量高的肉类时可适当调高距离避免明火烤焦，烤制蔬菜类食材时可适当调低距离提升烤制效率。
