汽车安全带吊环自动铆压加工设备

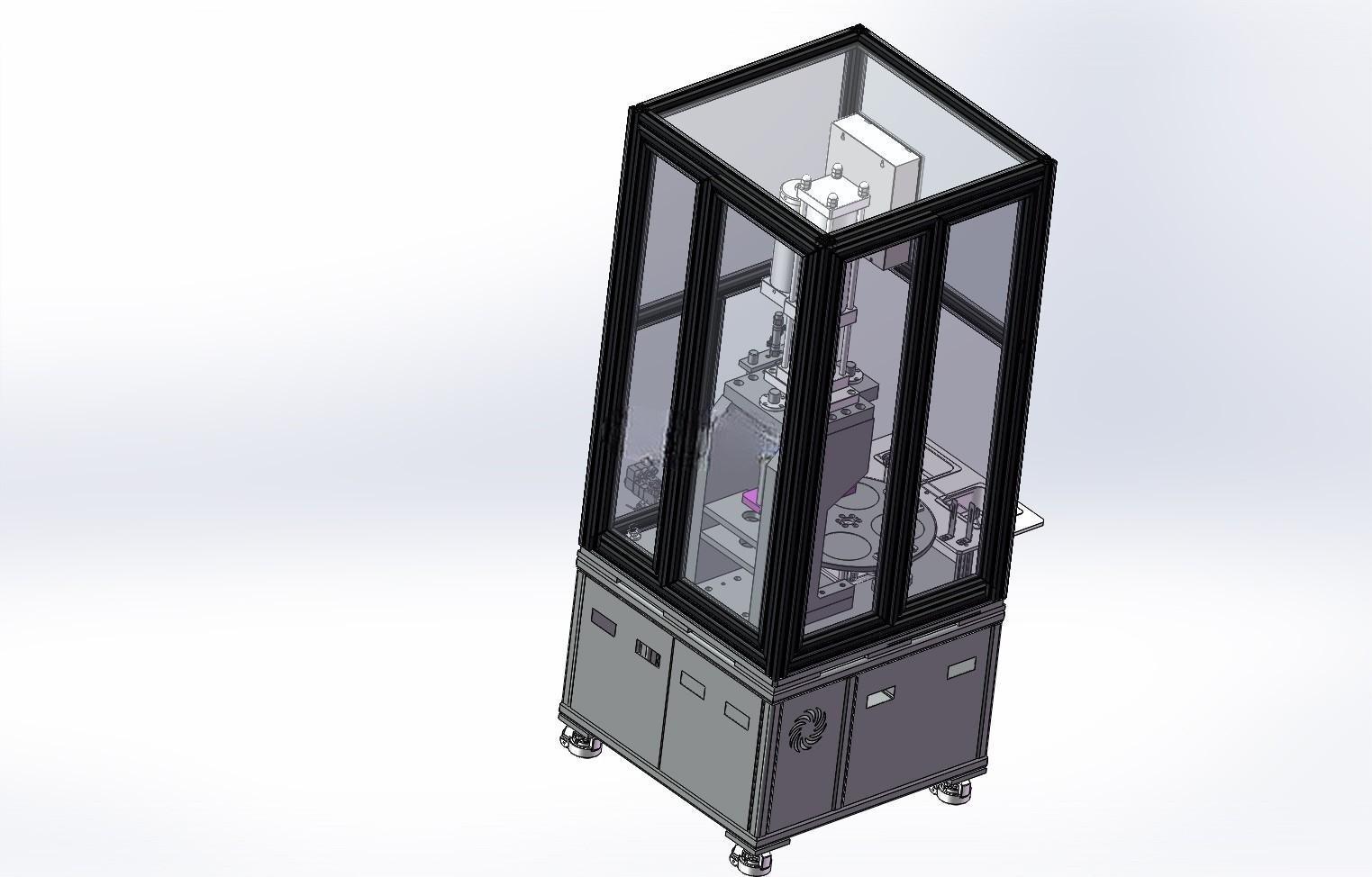

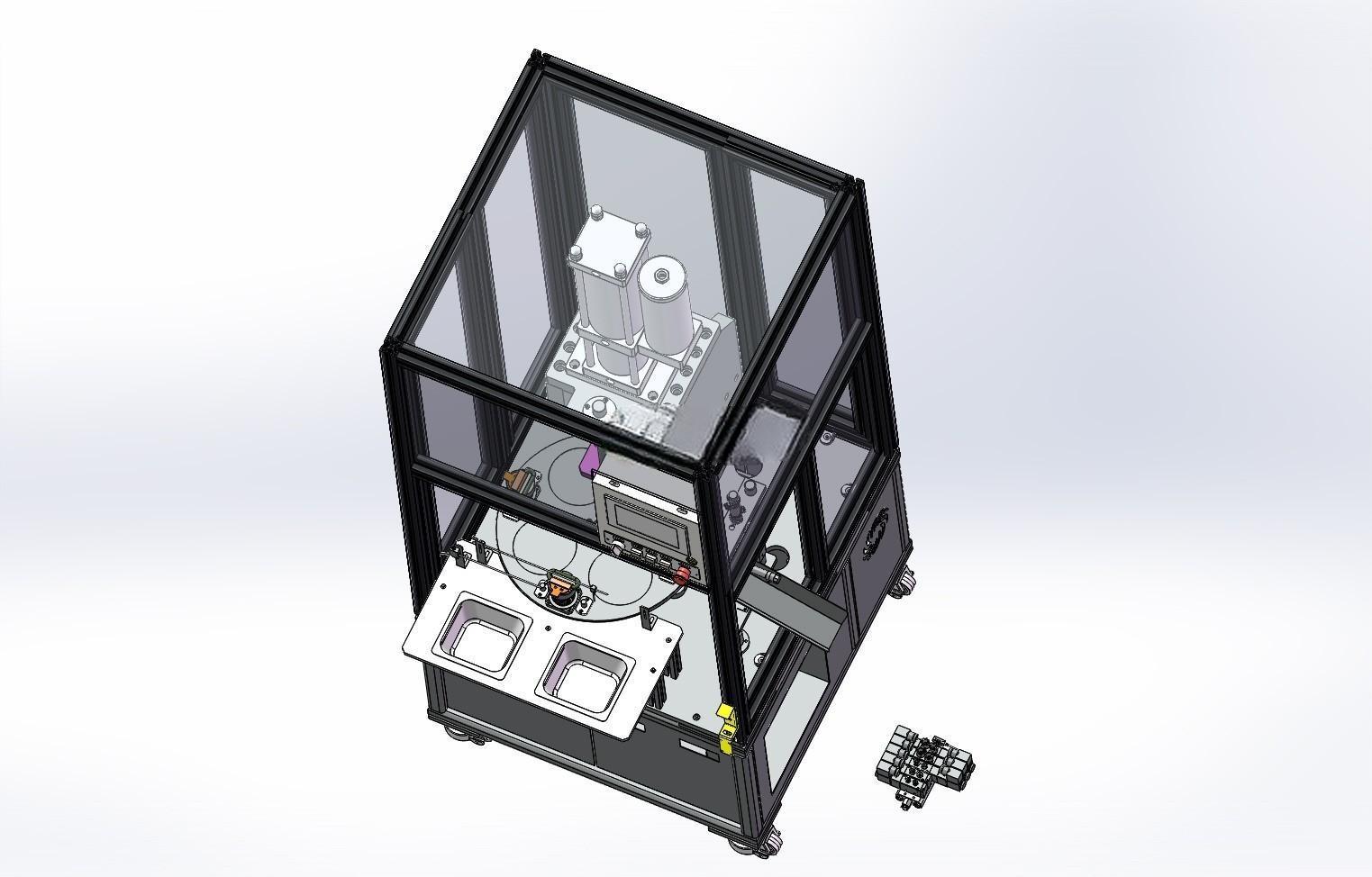

　　上部工作区域采用铝型材搭配透明亚克力板做安全防护围挡，既可以观察内部工位运行状态，又能避免铆压过程中工件飞溅、人员误触运动部件的安全风险，围挡正面预留操作开口，对应上下料工位的位置设置双工位放料台，操作人员仅需在固定位置完成半成品吊环的上料与成品取件，无需伸入设备内部。设备核心执行机构采用凸轮分割器驱动多工位转盘作为工位切换载体，转盘上均匀布置多组活动式治具，治具采用快换式结构设计，可根据不同规格的吊环产品更换定位块，适配不同车型安全带吊环的尺寸差异；活动治具的浮动结构设计，能够在铆压工位卸除气液增压缸输出的大吨位压力，避免刚性冲击直接传递到分割器输出轴，延长核心传动部件的使用寿命。这套设备面向汽车被动安全零部件生产场景，专门用于安全带吊环的铆压成型工序，在安全带总成装配产线中承担吊环半成品与织带连接端的压合铆接作业，替代传统人工放料、单工位压合的低效模式，适配中小批量多批次的汽车零部件生产节拍。设备整体采用立式框架结构，底部为方钢焊接的机柜底座，底座下方配置带刹车的万向脚轮与可调支撑脚，方便产线布局调整与安装调平，底座内部预留气动元件、电气控制模块的安装空间，正面设置可拆卸检修门，方便日常维护时更换阀件、排查线路。

　　气液增压缸垂直布置在铆压工位的正上方，输出轴端配置铆压冲头与导向机构，冲头行程设置硬限位与软限位双重保护，硬限位采用调质处理的限位块控制铆压最终深度，保证每批次产品的铆压高度一致性，软限位通过磁性开关检测冲头位置，出现压装异常时及时触发设备停机报警。下料机构布置在转盘的成品工位侧，采用气动拨叉搭配落料滑槽的结构，当转盘将铆压完成的工件转至下料位时，拨叉气缸动作将工件从治具中顶出，沿滑槽滑入成品收集盒，无需人工手动取件，减少操作人员的重复动作强度。

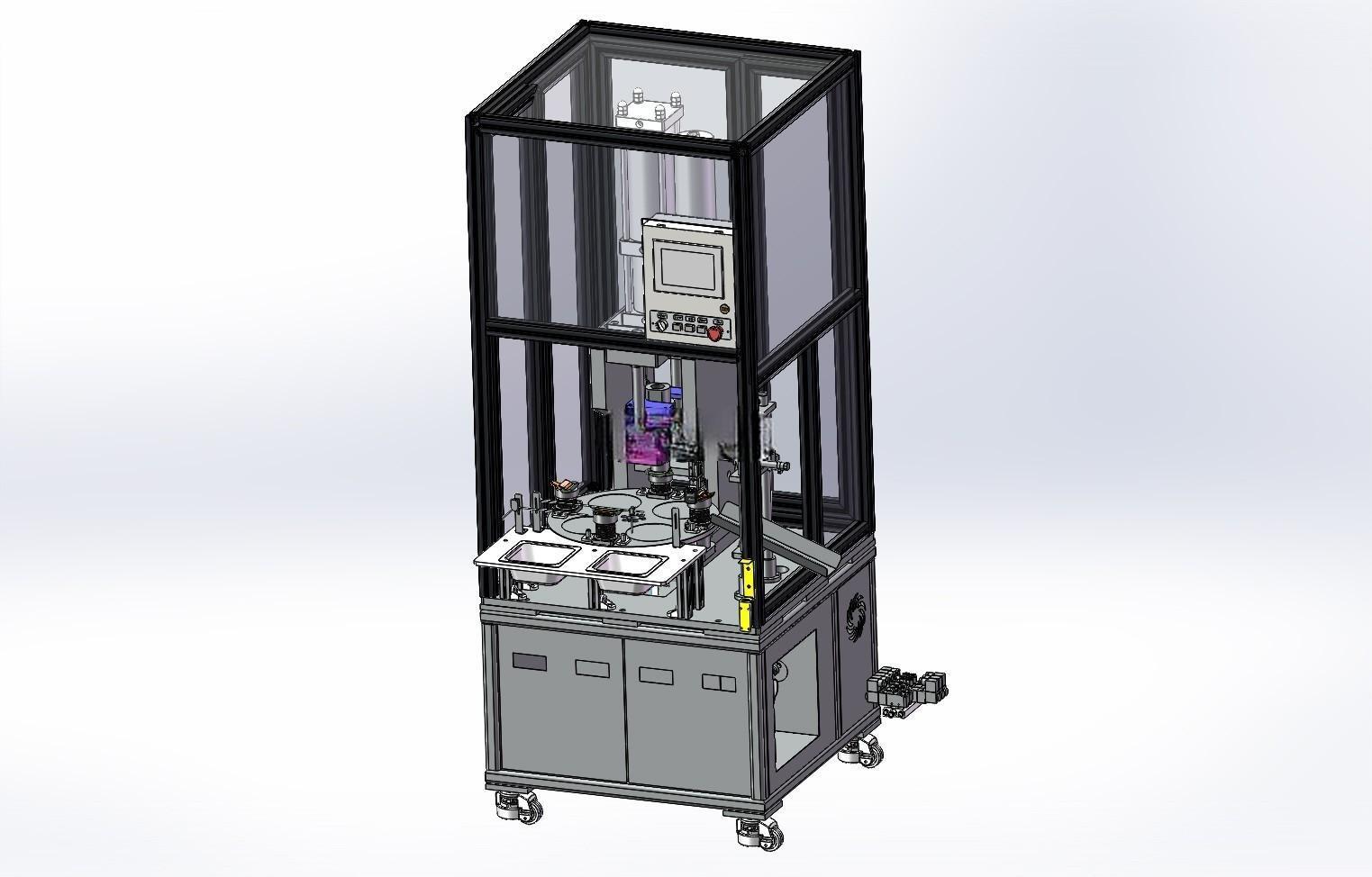

　　设备的人机交互界面布置在防护围挡的正面上方，采用触控屏搭配物理按钮的组合，触控屏可设置铆压压力、保压时间、转盘转速等参数，物理按钮包含启动、停止、急停、复位功能，急停按钮采用红色蘑菇头样式，布置在操作人员伸手可及的位置，满足设备安全规范要求。从安装边界来看，设备整体占地宽度约1.2米，深度约1米，整机高度约2.3米，安装时需在设备后方预留0.5米的维护空间，侧面预留气源与电源接口的接线空间，气源要求接入0.5-0.7MPa的干燥压缩空气，电源采用三相五线制AC380V供电，接地电阻需小于4欧姆保证用电安全。

　　在实际生产应用中，操作人员仅需将待铆压的吊环半成品放置在上下料工位的治具定位槽内，按下启动按钮后转盘自动转位，依次完成工件定位、铆压压合、保压定型、自动下料的全流程动作，单工位循环节拍可控制在6秒以内，相比传统单工位铆压机，人员操作效率提升一倍以上，同时避免人工放料时误入压合区域的安全隐患。转盘的工位数量可根据实际工艺需求扩展，若后续需要增加吊环尺寸检测、铆接强度检测等工序，仅需在对应空位增加检测模块即可，无需改动整体机架结构，具备一定的工艺扩展能力。治具的定位面采用仿形设计，与吊环的外形轮廓完全贴合，避免铆压过程中工件移位导致的铆接偏斜问题，治具表面做硬质氧化处理，提升耐磨性能，减少长期使用后的定位精度损耗。气液增压缸的输出压力可通过气源调压阀调整，适配不同厚度吊环的铆压需求，压力参数可在触控屏上实时显示，出现压力不足、超压情况时设备自动报警并停止运行，避免不合格品流出。设备的传动部位全部设置在防护围挡内部，转盘与机架的衔接位置设置防尘毛刷，避免铆压产生的金属碎屑落入分割器内部，降低传动部件的磨损速率。
