双工位自动吸珠烫钻点钻机结构设计

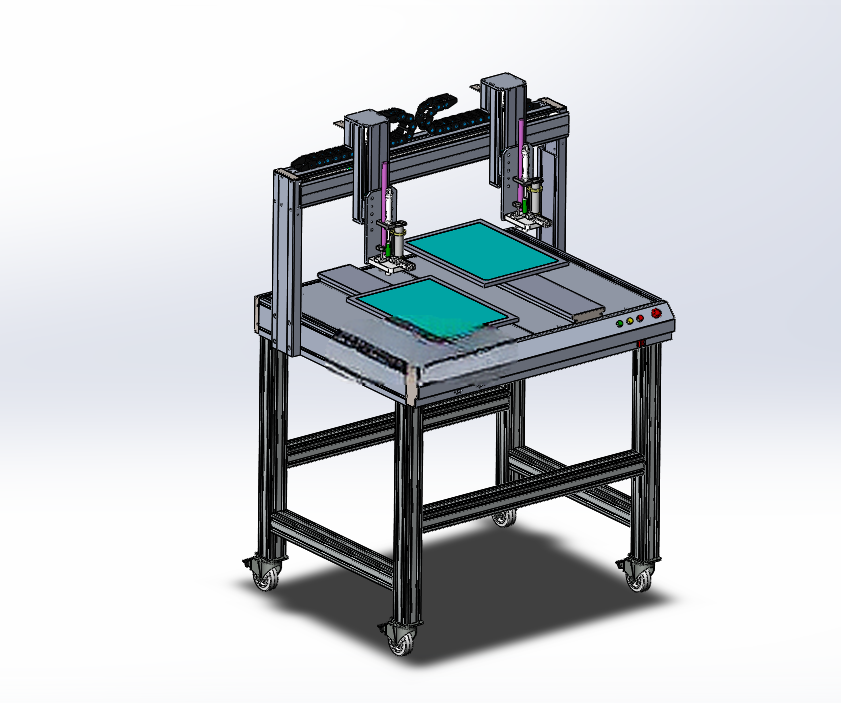

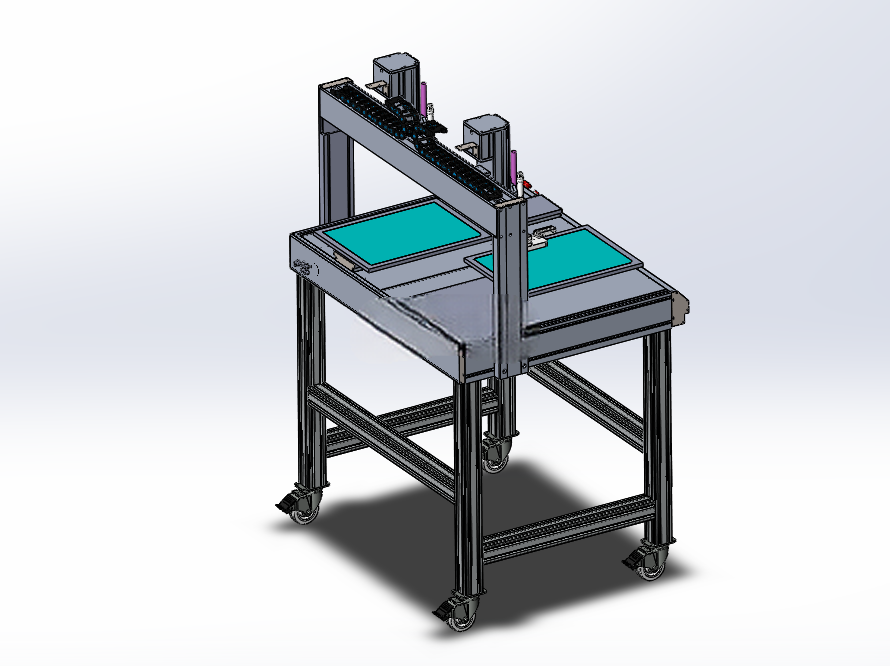

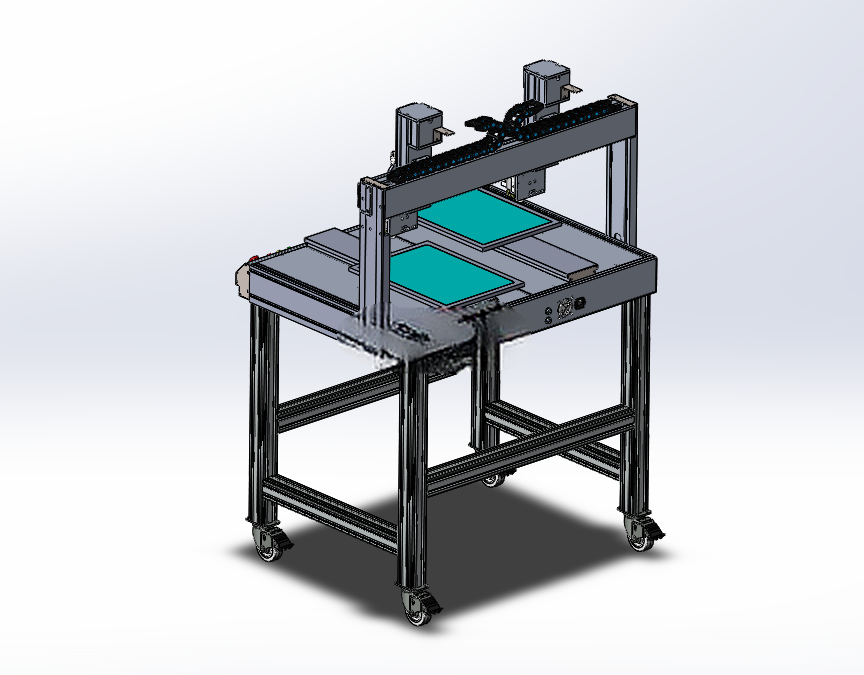

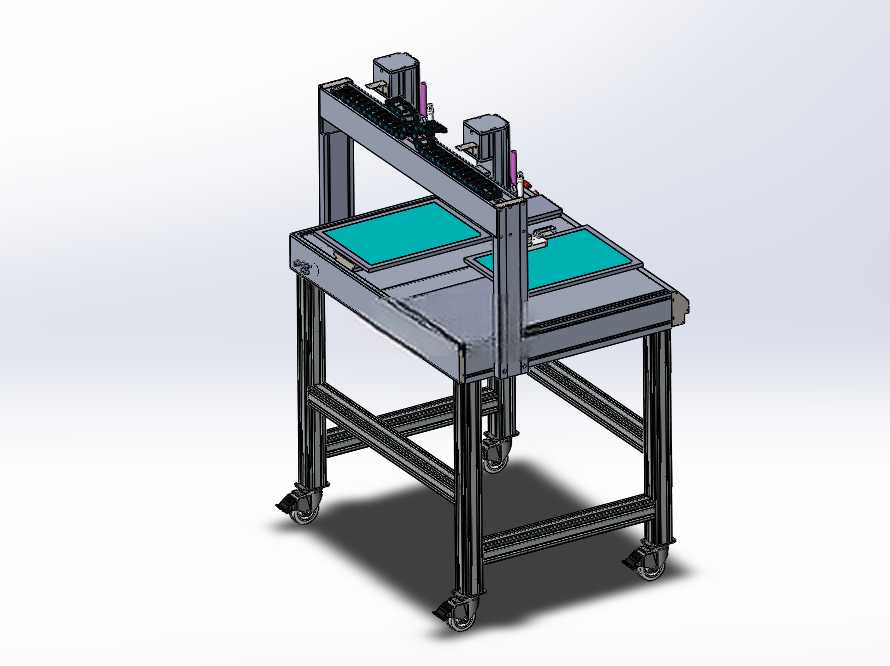

　　这款点钻设备主要面向饰品、服饰辅料、工艺品表面镶钻加工场景，替代传统人工点钻、热熔胶粘接的低效作业模式，可适配水钻、亚克力钻、金属钻等多种规格钻饰的定点贴合工序，在服装烫图、手机壳装饰、首饰镶钻、箱包配件加工等产线中可作为单工位独立加工单元使用，也可对接前后道上料、烘干工位组成连续加工产线。设备采用龙门式双驱移动结构，横梁搭载两组独立的点钻执行头，可同步对两个工位的工件进行加工作业，也可单独控制单头运行适配小批量多品种加工需求；工作台面设置两块带定位基准的加工垫板，可根据待加工工件的外形更换定制夹具，垫板下方预留真空吸附接口，可对片状布料、塑料壳类工件进行负压固定，避免加工过程中工件移位导致点钻位置偏差。

　　设备底部采用工业铝型材拼接的方管机架，四条支腿标配带刹车的万向脚轮，方便产线布局调整时快速移位，到位后锁死脚轮即可保证设备运行稳定性，机架底部预留电控箱安装空间，走线全部通过型材内部线槽排布，避免外露线缆被加工过程中掉落的钻屑、胶液污染。执行端的吸珠结构采用负压式取料设计，通过真空发生器产生的负压将钻饰从料盘吸附到吸嘴端部，配合温控加热模块将预涂在钻背的热熔胶熔化，移动到指定点位后破真空释放钻饰，保压1-2秒即可完成粘接，无需额外涂刷粘合剂、加装扣钉固定，单颗钻饰的点钻周期可控制在0.8秒以内，相比人工作业效率提升4倍以上，同时可避免人工点钻出现的位置偏移、漏钻、胶量不均等问题。

　　设计过程中重点考虑了移动轴的运行精度，X轴采用同步带传动搭配线性导轨导向，有效行程覆盖整个工作台面宽度，Y轴采用双滑块导轨支撑横梁，保证两个点钻头移动时的平行度误差控制在0.1mm以内，Z轴采用步进电机驱动丝杆传动，可根据钻饰高度调整下压行程，避免压伤工件表面。设备的操作面板设置在机架前侧靠近操作人员的位置，集成了启动、停止、复位、急停按钮，同时预留触摸屏安装位，可导入点位坐标文件实现不同图案的自动点钻加工，无需逐点手动示教。

　　安装边界方面，设备整体占地尺寸控制在1200mm*900mm范围内，工作台面高度为850mm，符合人工上下料的操作高度要求，顶部横梁最高点距离地面1500mm，无需额外加高车间空间即可放置，设备运行时的气源压力要求为0.5-0.7MPa，供电采用220V民用交流电即可满足需求，无需额外配置工业高压气源或380V动力电，适合小型加工厂、个体加工户的场地条件。在结构细节上，点钻头位置预留了胶液收集槽，可承接加热过程中溢出的多余胶液，避免胶液滴落到导轨或台面上影响设备运行，料盘位置设计为可抽拉式结构，更换不同规格钻饰时可直接抽出料盘更换，无需拆解机头部分，日常维护时只需定期清理导轨表面的钻屑、检查同步带张紧度即可，维护难度较低。双工位的设计可实现上下料与加工同步进行，操作人员在其中一个工位完成加工后取下工件、装上新的待加工件时，另一个工位可保持连续加工状态，减少设备等待时间，进一步提升整体加工效率。
