C519簧片自动上料焊接生产设备

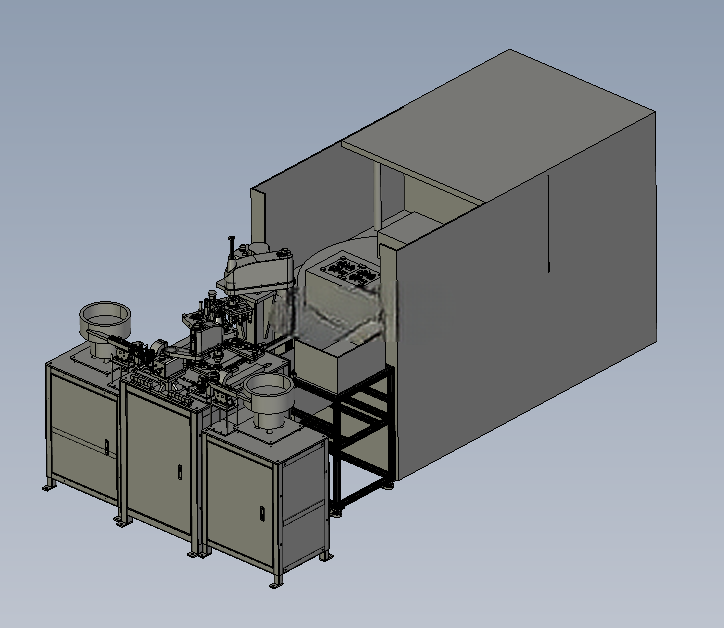

　　这套设备针对C519簧片类冲压件的自动化上料、焊接、注塑上下料工序设计，主要应用于低压电器接插件、小型弹性五金件的批量生产场景，替代传统人工分料、摆料、取件的作业模式，解决小尺寸弹性簧片人工分拣易变形、定位精度差、生产节拍不稳定的痛点。设备整体采用机架封板与操作区分离的布局，下部为柜体式机架，内置电气控制元件、气路排布空间，上部为作业执行区，外侧加装半封闭防护外罩，避免作业过程中人员误入运动区域，同时减少车间粉尘落入精密定位工位。

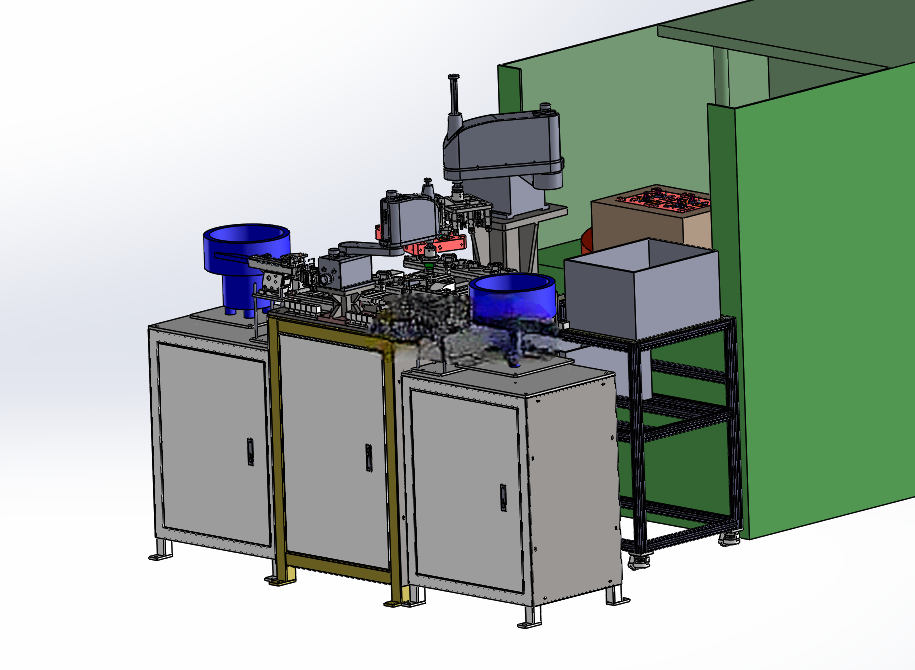

　　设备安装落地时需预留2300mm长度方向、1700mm宽度方向的占地空间，整机高度1500mm，地面需做水平找平处理，机架底部配置可调脚杯，可适配±15mm范围内的地面高度差，设备后侧需预留至少600mm的维护通道，方便气路、电路检修以及振动盘的参数调整。上料单元采用双振动盘布局，分别对应左右两种不同结构的簧片送料，振动盘出口配置直振送料轨道，轨道末端设置分料定位机构，可对叠料、反料的簧片做自动筛选剔除，确保进入取料位的簧片姿态统一，振动盘的节拍设置为30分钟放一次料，匹配后端焊接与注塑工序的生产节奏，避免轨道内堆料过多导致簧片挤压变形。

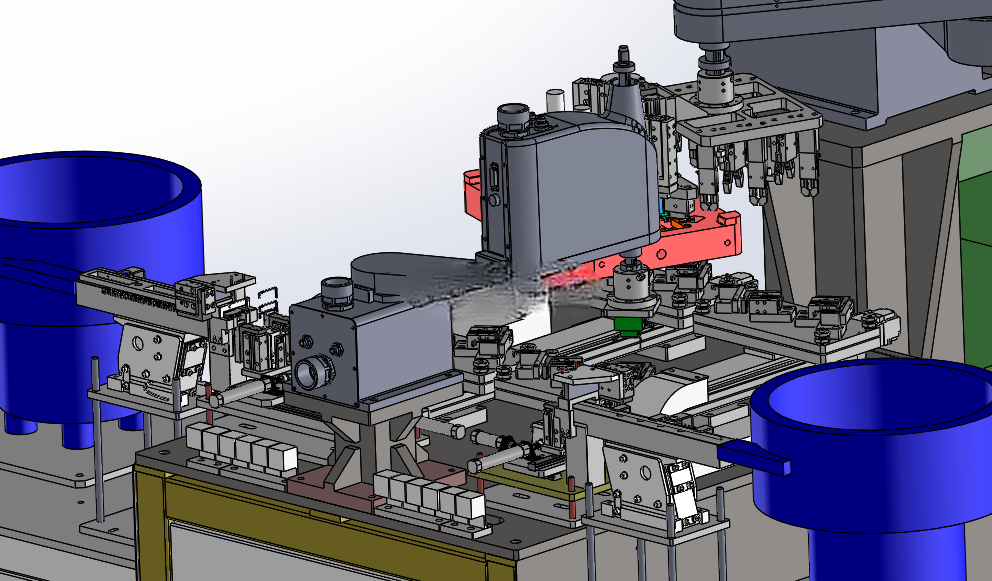

　　焊接工位设置通框架焊接工装，簧片分左右件送入工装后，由定位销做精准定位，夹紧机构自动压紧待焊部位，焊接完成后工装自动松开，等待取料机构取走成品。送料与备料环节采用线性模组作为执行部件，模组行程覆盖焊接工位与四轴机器人取料位之间的距离，可根据生产需求调整送料速度与停留位置，备料位设置缓存工位，可同时存放4组待加工簧片，避免前端送料卡顿导致后端工序断料。取料作业配置400行程四轴机器人，负责从焊接工装位置取走焊接完成的簧片组件，送入注塑机工位，同时配置100行程的小型四轴机器人负责注塑件的区分取放，可同时完成4个簧片的放入、4个注塑完成件的取出作业，机器人末端采用弹性夹爪，夹取力度可根据簧片厚度调整，避免夹伤工件表面或导致簧片形变。

　　整套设备的工位排布按照工序流向依次设置，从振动盘上料、轨道送料、分料定位、模组送料、焊接加工、机器人取放料、注塑上下料形成连贯的作业流，各工位之间设置光电传感器检测工件到位状态，某一工位出现缺料或卡料时，对应工位会发出提示，上游工位自动暂停送料，避免物料堆积。气路系统采用集中供气布局，所有气缸的供气压力统一设置为0.5-0.6MPa，管路沿机架内侧排布，每个气动元件单独设置节流阀，可独立调整动作速度，避免不同工位动作互相干扰。电气控制单元安装在下部机架的柜体内，操作面板设置在设备前端右侧，可直接调整各工位的运行参数、切换手动/自动运行模式，调试时可单独控制每个轴、每个气缸的动作，方便初期调试与后期故障排查。设计过程中针对簧片易变形的特性，所有与簧片接触的定位面、夹爪接触面都做了倒角处理，避免硬接触刮伤工件，振动盘的振动频率也做了针对性调整，在保证送料速度的同时减少簧片之间的碰撞摩擦。设备的运动部件都设置了原点检测开关，每次开机自动回原点校准位置，确保长期运行后的定位精度保持在±0.1mm范围内，满足焊接与注塑工序的装配精度要求。
