搭载协作机械臂的AGV移动作业集成装置

　　在离散制造的产线柔性改造场景里，固定工位的工业机器人往往受限于安装基座的活动半径，难以覆盖多工位流转的作业需求，这类搭载协作机械臂的AGV移动作业装置，正是为了打通产线物料转运与工位作业的流程断点而设计。整套设备的核心设计逻辑，是将移动转运单元与作业执行单元做深度集成，省去传统方案里AGV运料到位后、固定机器人取料作业的衔接等待，让单台设备就能完成跨工位的物料搬运、上下料、简单装配等复合动作，适配多品种小批量的柔性生产需求。

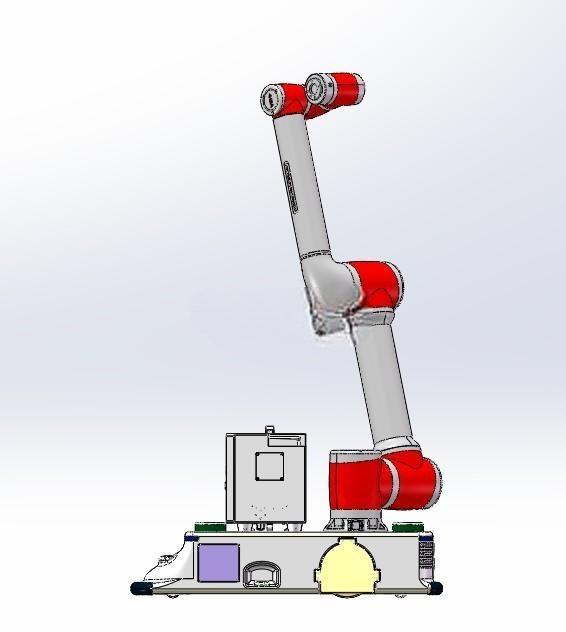

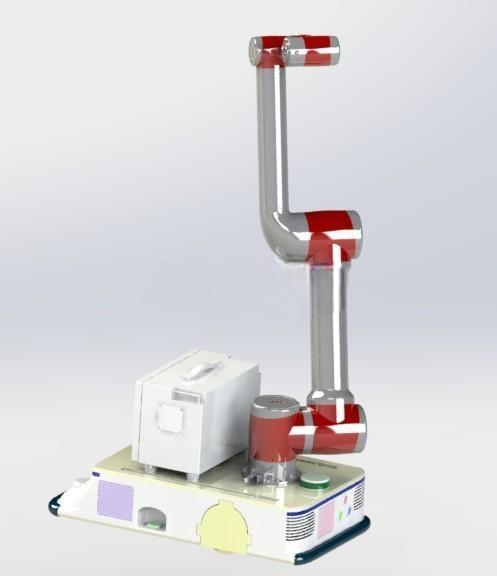

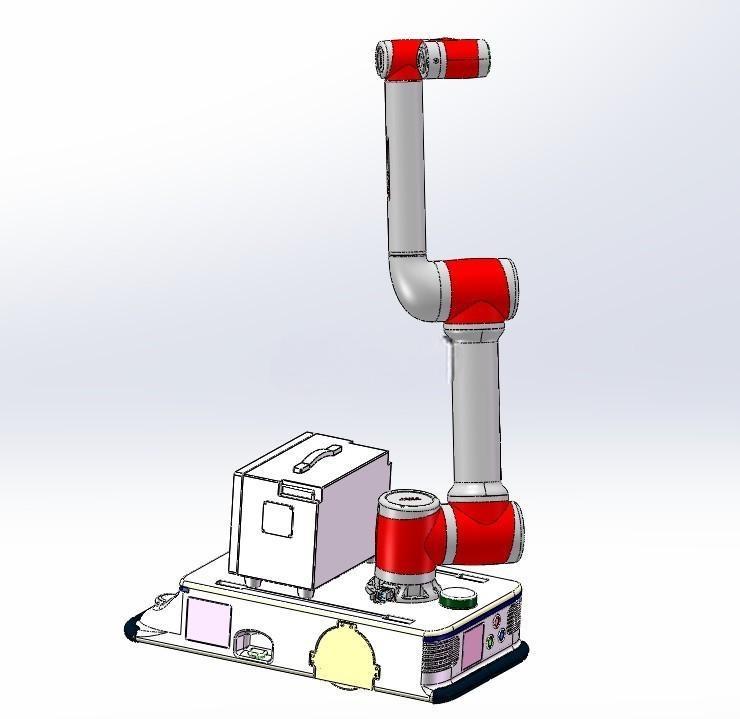

　　从结构布局来看，底部AGV车体采用扁平式设计，整体高度控制在较低区间，方便潜入工位台架下方完成取放料动作，车体四周预留了安全传感器的安装位，边缘做了圆弧过渡处理，避免车间内行走时剐蹭周边设备或人员。车体上表面的安装区域做了分区规划，靠近前端的位置布置协作机械臂的安装基座，基座与车体框架之间做了加强筋连接，抵消机械臂作业时产生的倾覆力矩，保证机械臂在全行程动作时车体的稳定性；机械臂旁侧集成了一体式电控柜，柜体采用密封式设计，防护等级适配车间一般粉尘环境，柜内整合了AGV行走控制单元、机械臂运动控制单元、视觉处理模块，所有走线通过车体内部的线槽排布，避免外露线缆在移动过程中被拉扯剐蹭。

　　协作机械臂采用多关节串联结构，关节处做了红银配色的标识处理，方便现场人员快速识别关节运动边界，臂展范围覆盖车体周边1.2米的作业半径，末端预留了标准工具快换接口，可根据作业需求更换夹爪、吸盘、拧紧轴等执行工具。配套的视觉系统安装在机械臂末端附近，可完成工件定位、姿态识别、条码读取等功能，视觉数据直接反馈给运动控制单元，引导机械臂完成精准作业，即使AGV停靠位置存在±10mm的偏差，也能通过视觉补偿完成精准取放，降低对AGV停靠精度的要求。

　　在实际应用中，这类设备可适配电子制造车间的物料周转、机加工车间的工件上下料、仓储环节的零散货品拣选等多种场景，不需要对现有车间地面做大规模改造，只要铺设简易的导航标识即可投入使用。设计过程中重点考量了移动状态与作业状态的切换逻辑，AGV行走到目标工位后，先通过车体支撑脚伸出完成车体固定，再触发机械臂启动作业，避免机械臂动作时车体晃动影响作业精度；设备的供电采用车载电池组，电池仓布置在车体底部重心位置，既降低整车重心提升行走稳定性，也方便快速更换电池补能，满足长时间连续作业需求。整套装置的安装边界充分考虑了车间通道的通行要求，整车宽度控制在标准通道允许的范围内，转弯半径适配多数生产车间的通道布局，不需要额外拓宽通道即可完成部署。
