带移动底盘的双夹爪抓取作业机器人结构

　　这款带移动底盘的双夹爪抓取作业设备，核心是解决产线、仓储场景中短距离物料转运与上下料的柔性作业需求，区别于固定工位的工业机械手，它不需要预埋地轨或者固定安装基座，能够在平整的环氧地坪、硬化水泥地面上灵活移动，适配多工位间的零散物料转运任务，比如食品加工车间内包装工位到装箱工位的半成品转运、医药物流仓库内小件药品的货位拣选搬运、电子组装产线间的工装板周转，都能通过这类设备替代人工重复搬运动作，降低一线操作人员的重复劳动强度。

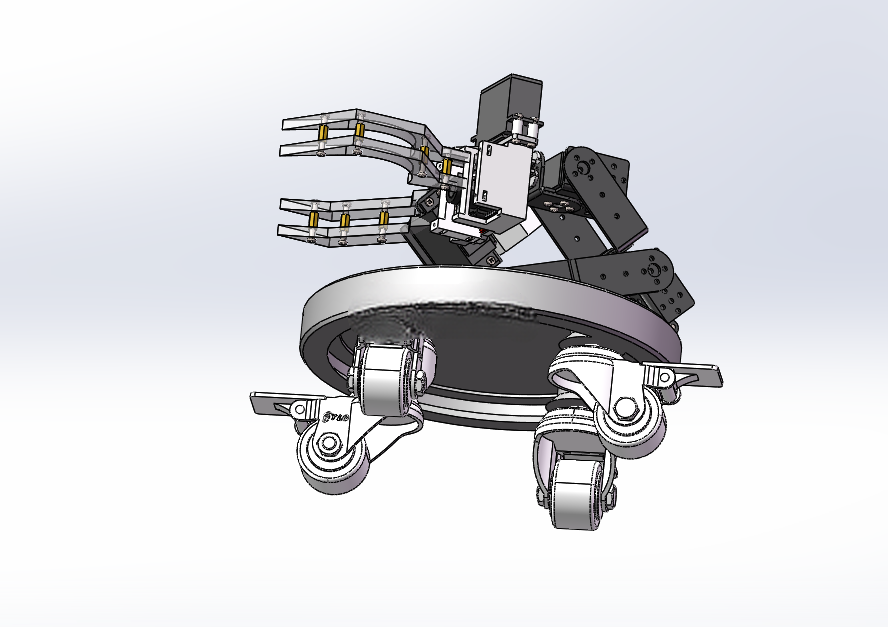

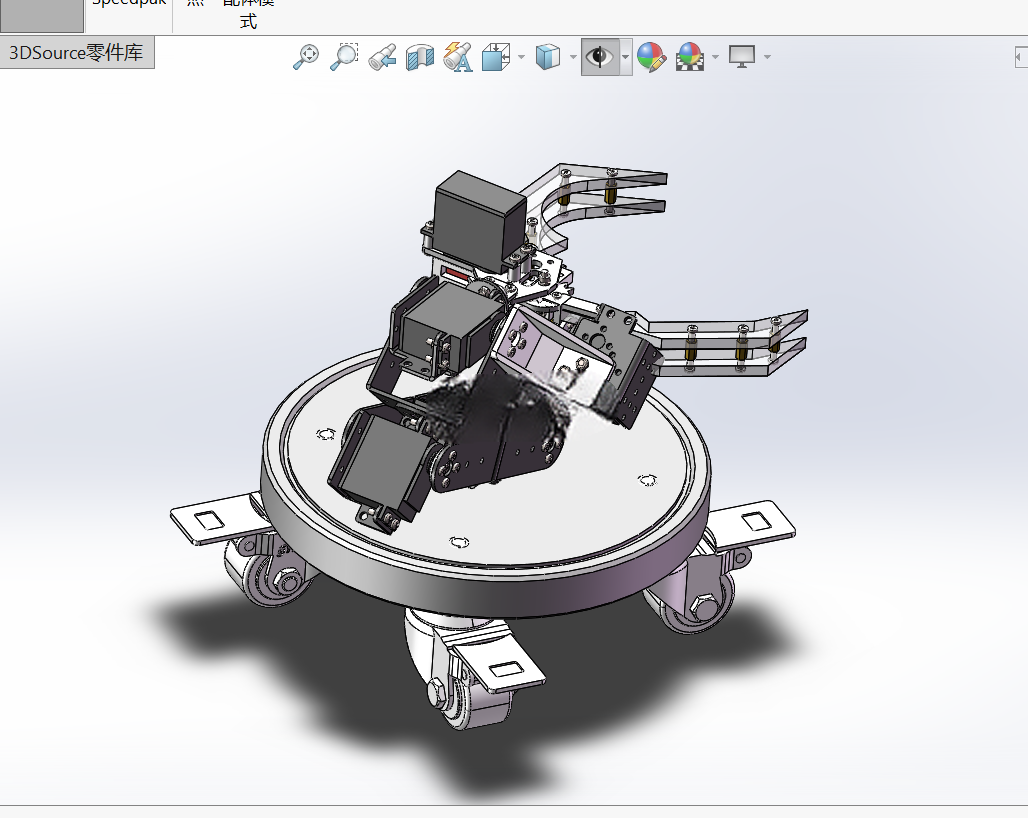

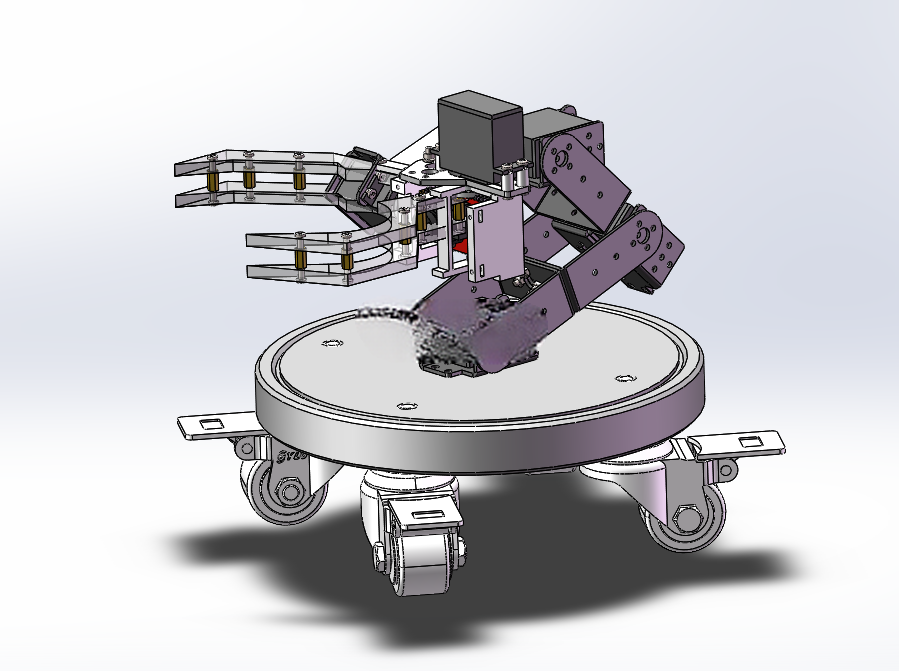

　　从结构设计逻辑来看，整机分为下部移动承载底盘、中部回转支撑、上部双夹爪执行机构三个核心模块。下部底盘采用圆形承载板作为安装基体，底部均匀布置四个带减震支架的万向脚轮，其中两个脚轮集成了驱动单元，能够实现原地转向、小半径转弯的动作，适配车间内狭窄通道的通行需求，底盘的圆形轮廓设计能够避免移动过程中剐蹭周边设备或者货架立柱，底盘内部预留了控制模块、电池模块的安装空间，所有走线都通过底盘中心的过线孔引出到上部机构，避免移动过程中线缆拖拽磨损。中部的回转支撑采用交叉滚子轴承结构，能够承载上部抓取机构的倾覆力矩，实现360度全方向回转，不需要整机转向就能调整夹爪的朝向，在狭窄工位作业时能够减少整机的移动调整次数，提升作业效率。上部的抓取机构采用双平行夹爪布局，两个夹爪独立控制，能够同时抓取两个小件物料，或者针对异形物料采用双爪协同夹持的方式提升夹持稳定性，夹爪的指面贴有防滑橡胶垫，针对纸箱、塑料周转盒、袋装物料等不同表面的工件都能提供足够的摩擦力，避免转运过程中物料滑落；夹爪的驱动采用伺服电机配合丝杠传动，能够根据物料的尺寸自动调整开合行程，夹持力也可以通过电流环进行调整，避免夹损软质包装的物料。

　　从安装边界与尺寸适配角度，整机的高度控制在1.2米以内，底盘直径约600毫米，能够顺利通过车间内常见的800毫米宽人行通道，也能进入标准货架的底层货位进行取放作业；上部夹爪的最大伸展半径约450毫米，在底盘停靠在工位边缘时，不需要完全贴靠工位台就能完成台面上物料的抓取，降低了对停靠精度的要求，现场部署时不需要对现有工位进行改造，只需要保证工位周边地面平整无凸起障碍物即可。夹爪的最大开合行程约200毫米，能够适配常见的最大边长180毫米以内的箱装、盒装物料，单爪最大夹持重量约5公斤，双爪协同作业时能够承载最大8公斤的物料，覆盖绝大多数轻工行业的小件物料搬运需求。

　　在结构细节设计上，所有的关节转轴处都设计了密封防尘结构，适配车间内存在少量粉尘的作业环境，避免粉尘进入轴承造成卡滞；夹爪的开合位置设置了光电限位开关，能够在夹爪到达行程极限时自动停止，避免电机堵转损坏；底盘的脚轮支架采用弹簧减震结构，在经过地面小缝隙或者微小凸起时，能够缓冲震动，避免上部夹持的物料因为震动掉落，同时也能减少震动对上部控制元件的影响。整机的电气走线全部采用拖链防护，在机构回转、夹爪开合的过程中，线缆不会出现拉扯、弯折过度的问题，提升长期运行的可靠性。

　　不同于大型的AGV搬运设备，这款抓取移动机器人的结构更紧凑，部署更灵活，既可以单独作为零散物料的搬运单元使用，也可以多台组网配合产线的生产节奏进行物料调度，针对小批量、多工位的柔性生产场景，不需要铺设复杂的磁条或者二维码导航标识，就能够完成简单的点位移动作业，对于中小企业的车间零散物料搬运场景有很强的适配性，结构上全部采用标准件拼接组装，后期维护更换零部件也很方便，不需要定制特殊的加工件，降低了后期的运维成本。
