1K62普通卧式车床结构三维数模

　　在中小批量机械加工车间、设备维修工段、职业院校实训场地中，普通卧式车床始终是覆盖加工需求最广的核心设备之一，本次呈现的1K62车床结构数模，完整还原了设备从外部防护到内部传动布局的全部细节，可直接用于车间布局规划、设备改造方案验证、教学演示课件制作等场景。从实际加工用途来看，这款车床可完成多种典型回转体零件的加工工序：针对轴类、盘类零件的外圆车削，可通过调整进给量与主轴转速匹配不同材质的切削参数，完成从粗加工去余量到精加工保证尺寸精度的全流程；端面车削工序可保证零件端面与轴线的垂直度要求，适配法兰、端盖类零件的基准面加工；搭配成型车刀可完成圆弧曲面、球面的仿形车削，满足手轮、球面轴承座等特殊轮廓零件的加工需求；刀架上安装切槽刀可完成退刀槽、密封槽的切削加工，更换螺纹车刀后可加工螺距不大于10毫米的公制螺纹，覆盖常规紧固件、传动丝杠类零件的螺纹加工需求，无需额外搭配专用设备即可完成大部分常规回转件的全工序加工。

　　从设计思路层面拆解，这款车床的整体布局采用经典卧式车床的成熟架构：主轴箱布置在床身左侧，为整体铸造箱体结构，内部通过多组滑移齿轮实现主轴转速的多级调整，可适配不同材质、不同直径零件的切削线速度要求，主轴端部采用标准法兰连接结构，可适配三爪卡盘、四爪卡盘、花盘等多种装夹夹具，满足不同形状零件的装夹需求；进给箱沿床身正面布置，通过挂轮组与主轴箱传动连接，可将主轴的旋转运动转换为刀架的纵向、横向进给运动，进给量调整机构采用手柄式档位切换，操作位置靠近溜板箱，操作人员在加工过程中无需大幅移动即可完成进给参数调整；溜板箱搭载纵向溜板、横向溜板与四方刀架，纵向溜板沿床身导轨做轴向进给，可完成长轴类零件的全长车削，横向溜板做径向进给实现端面、切槽工序的进刀动作，四方刀架可同时安装四把不同用途的车刀，加工过程中转动刀架即可快速换刀，减少换刀辅助时间；床身采用整体式铸铁床身，导轨面经淬火处理提升耐磨性，床身下方布置的床腿为整体铸造结构，内部预留储油腔与电气安装空间，保证设备整体刚性的同时整合了润滑、电气布线的布局；尾座布置在床身右侧导轨上，可沿导轨纵向移动锁紧，顶尖可对长轴类零件起到支撑作用，减少长轴加工时的挠曲变形，更换尾座套筒内的钻夹头后还可完成钻孔、铰孔工序，拓展设备加工范围。

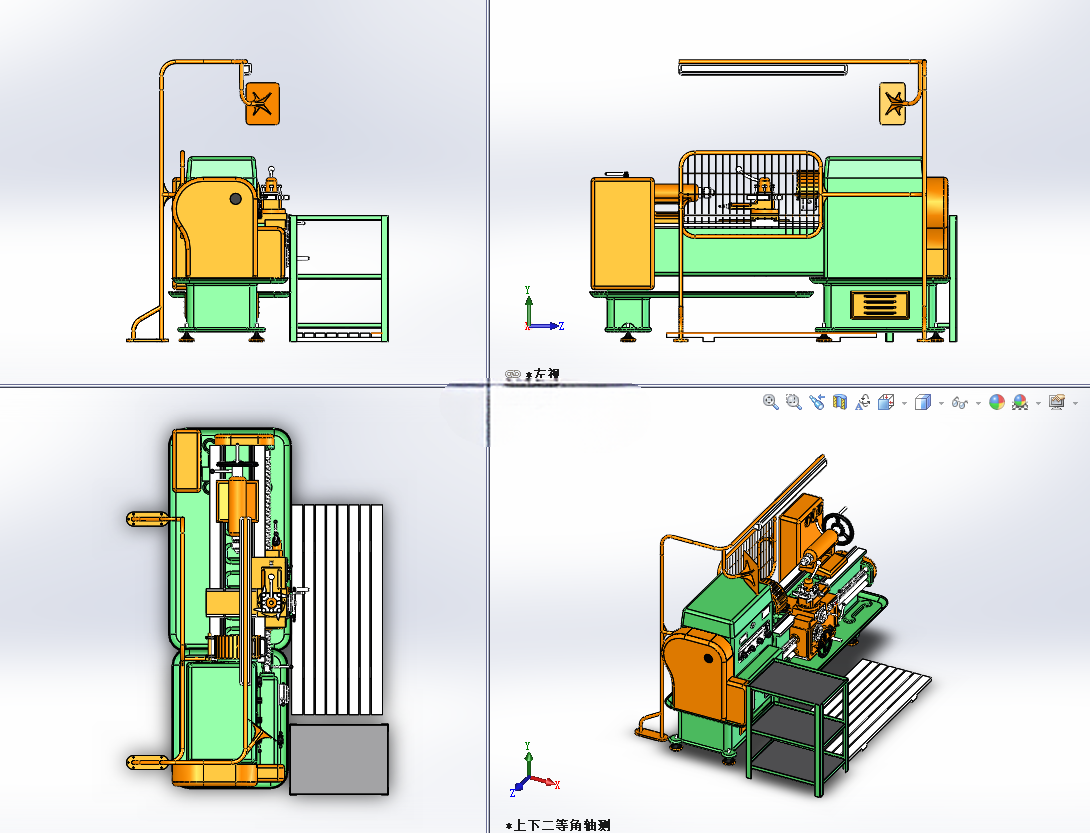

　　从安装边界与外形尺寸来看，这款车床的整体占地轮廓沿主轴轴向长度适配中小型加工车间的设备排布需求，床身底部的安装基面预留地脚螺栓孔，安装时需保证床身水平度在允许误差范围内，避免导轨长期受力不均导致磨损不均；设备操作侧预留足够的操作人员站位与工件上下料空间，后侧预留电气柜、润滑系统的维护空间，左侧主轴箱位置预留电机散热与传动带维护的操作空间，右侧尾座位置预留长轴类零件装夹时的伸出空间，车间布局时需在设备周边预留不小于0.8米的操作维护通道，满足日常换刀、参数调整、设备检修的空间需求；设备的安全防护设计也在数模中完整还原：主轴箱外侧的旋转部件加装防护网罩，避免操作人员意外接触旋转的卡盘与工件，溜板箱位置设置行程限位装置，防止刀架进给超程碰撞主轴箱或尾座，挂轮组外侧加装封闭式防护罩，避免传动齿轮卷入杂物或造成人员伤害，操作手柄的布置位置符合人体工程学要求，常用操作手柄均集中在操作人员站立位可触及的范围内，减少操作过程中的移动距离。

　　数模中还完整还原了设备的附属结构：床身侧面安装的冷却管路可将切削液输送到切削区域，带走切削过程中产生的热量并冲排切屑，冷却泵安装在床身左侧床腿的储液腔内，管路沿床身外侧布置不影响进给运动；接屑盘布置在床身导轨下方，可收集加工过程中产生的切屑与滴落的切削液，方便日常清理；设备的操作面板布置在主轴箱前侧，主轴启停、正反转、转速调整的控制元件均集中布置，操作人员可快速完成设备状态调整。对于结构设计从业者而言，这款数模可作为普通卧式车床结构设计的参考范本，理解经典机床布局中刚性、操作便利性、维护性的平衡思路；对于设备选型人员而言，可通过数模直观掌握设备的占地尺寸、操作空间需求，完成新车间的设备排布规划；对于三维建模从业者而言，可参考数模中铸造件、钣金防护件、标准传动件的建模思路，提升复杂工业装备的建模效率。
