汽车安全带卷收器自动组装生产设备

　　这套设备面向汽车被动安全部件生产场景，是安全带卷收器总成装配环节的核心专用装备，适配主流乘用车安全带卷收器的批量装配需求，可直接接入卷收器零部件机加工产线后端，完成从散件到合格总成的全工序组装与检测，替代传统多工位分散人工作业模式，单工位可覆盖原本人工排布下6-8个操作工位的作业内容，大幅降低产线人工排布密度与重复操作强度。

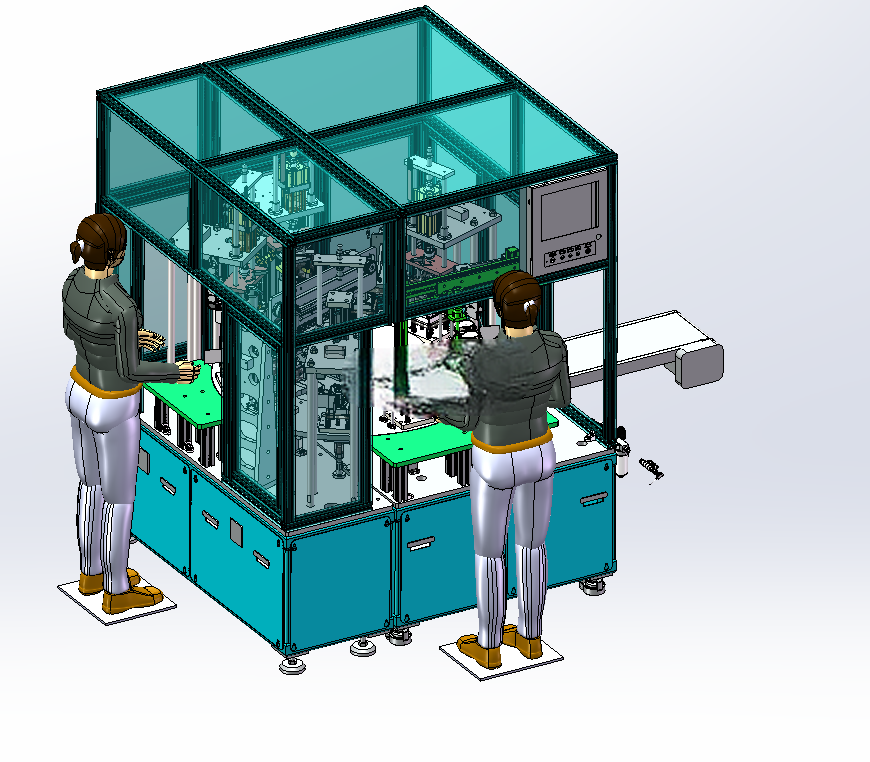

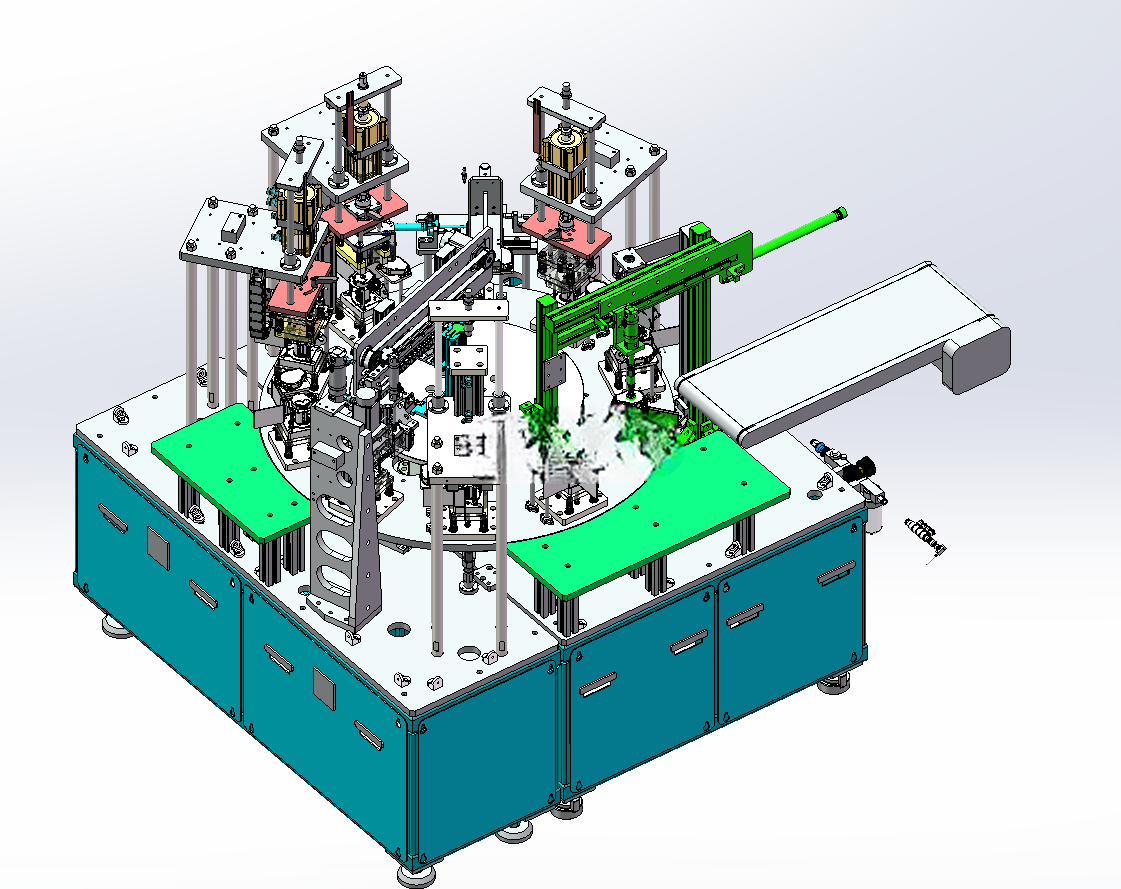

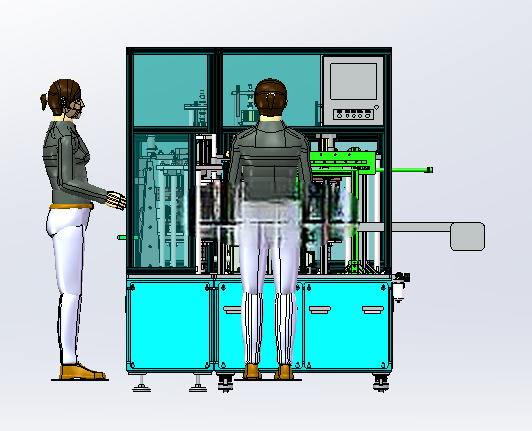

　　设备整体采用下部机架柜体、中部作业舱、上部操控与显示区的三段式布局，下部柜体采用方管焊接框架搭配钣金封板结构，底部配置可调脚杯与万向脚轮组合，安装时可通过脚杯调整设备水平度，调整完成后脚轮离地实现稳定固定，单段柜体宽度适配标准铝型材防护围栏的通用安装模数，整线对接时无需额外定制转接连接件。中部作业舱为全封闭透明防护结构，操作侧设置双工位人工上下料开口，开口处配置安全光栅，人员肢体伸入作业区间时设备会立即暂停动力输出，避免夹碰风险，作业舱内部按照工序流向排布各功能模组，从人工上料位开始依次排布卷簧自动收卷模组、插片自动放装定位模组、上下盖压合铆接模组、锚点位置检测模组、CCD错装检测模组，各模组之间通过直线输送导轨连接载具，载具采用定位销与卷收器壳体基准孔配合的定位方式，重复定位精度控制在0.02mm以内，保证各工序作业位置的一致性。

　　卷簧收卷模组采用伺服电机搭配扭矩传感器的驱动结构，收卷过程中可实时反馈卷簧扭矩值，当扭矩达到工艺设定区间时自动停止收卷并锁止卷簧位置，避免传统人工收卷时扭矩不一致导致的卷收器回卷力不合格问题；插片自动放装模组采用振动盘直振送料搭配真空吸嘴取料结构，吸嘴处配置微型压力传感器，检测到插片吸附到位后再移动至载具上方放装，放装位置偏差超过0.1mm时设备会触发报警并将不合格件推送至NG料道；上下盖铆压模组采用气液增压缸作为动力源，铆压头根据卷收器上下盖的铆点位置定制仿形结构，铆压行程通过位移传感器闭环控制，保证每个铆点的压入深度一致，避免出现铆接不牢或者铆接过度压裂壳体的问题；锚点检测模组采用接触式位移探针，对卷收器锁止锚点的伸出高度、位置度进行逐一检测，参数不符合工艺要求的工件会在流转到下一工位前被标记；CCD错装检测模组搭配环形光源与高分辨率工业相机，对组装完成的卷收器内部零件装配情况、零件方向进行视觉比对，可识别出零件漏装、错装、方向装反等常见装配缺陷，检测精度可达0.05mm。

　　设备的分割器采用高精度凸轮分割器作为转台或者直线输送的分度驱动元件，分度精度稳定，长期运行无累计误差，可适配每分钟15-20件的生产节拍，满足中小批量零部件生产的产能需求。铆压卸力机构设置在铆压工位旁，完成铆压后自动对载具进行卸力复位，避免铆压过程中的应力传递到输送导轨上影响导轨精度。视觉拍照工位设置独立的遮光罩，避免车间环境光线变化对CCD检测结果造成干扰。自动送料机构除了插片振动盘送料外，卷簧、上下盖等零部件均采用料仓叠料自动上料结构，操作人员仅需间隔1-2小时补充一次料仓内的零部件即可，无需频繁逐件上料。

　　设备的电气控制元件全部集成在下部柜体的独立电气仓内，电气仓设置散热风扇与防尘滤网，上部操控区配置触摸屏与操作按钮，可在触摸屏上设置各工序的工艺参数、查看生产计数、故障报警信息，操作按钮采用双手启动模式，避免人员误操作触发设备运行。整设备的安装边界预留了周边安全通道与维护空间，设备后侧预留维护门，可直接打开后对内部各模组进行维护调整，各模组均采用快拆式安装结构，易损件更换无需复杂拆解，可缩短设备停机维护时间。这套设备的结构设计充分考虑了汽车零部件生产的工艺稳定性要求，各功能模组的选型与布局均围绕卷收器装配的工艺痛点展开，可有效降低装配过程中的人为质量风险，提升卷收器总成装配的一致性与合格率。
