汽车安全带车感组件自动组装生产设备

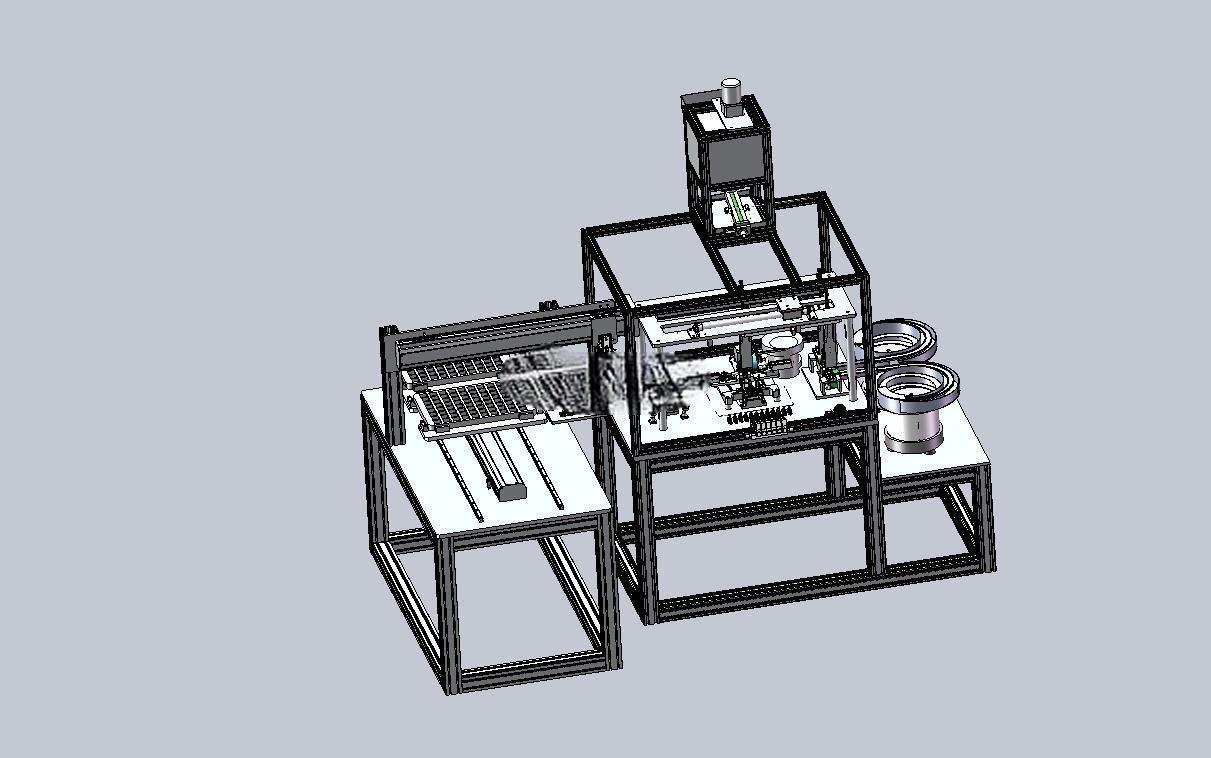

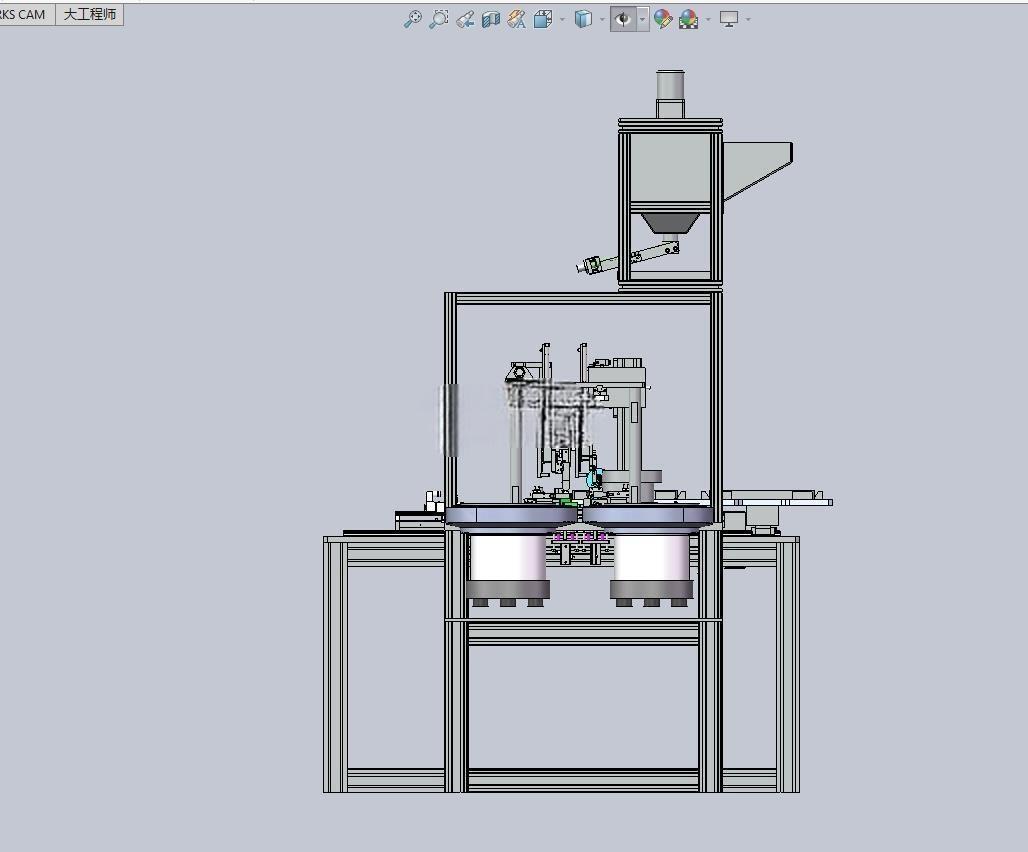

　　这套设备针对汽车安全带卷收器内部车感组件的装配需求开发，车感组件作为安全带锁止触发的核心敏感部件，整体尺寸小巧，五个组成零件的配合公差普遍控制在0.02mm级别，传统人工作业模式下，操作人员需要借助镊子、放大镜逐一取件对位，单工位每小时产能不足80件，且人工装配的一致性差，零件压装偏斜、漏装的不良率长期维持在3%以上，无法匹配整车厂对安全部件零缺陷的质量要求。设备采用多工位转盘式布局作为核心承载结构，转盘直径设置为800mm，沿圆周方向均匀分布8套工件定位夹具，分别对应上料、零件对位、压装、检测、摆盘等不同工序，相邻工位的转位节拍控制在1.2s，转位重复定位精度达到±0.01mm，能够保证各工位作业时工件位置的一致性。

　　上料单元针对车感组件的五类零件分别配置独立的振动料仓与直振送料轨道，轨道末端设置光纤传感器与分料挡块，每次仅放行单个零件至待取位置，其中体积最小的弹性锁止零件，专门设计了真空吸嘴配合柔性夹爪的取料结构，避免刚性夹持造成零件变形。压装工位采用伺服电缸作为压装执行元件，压装行程100mm，最大压装力500N，压装过程中实时采集压力与位移数据，当压装力超出阈值或位移偏差超过0.03mm时设备自动触发停机报警，将不良品在工位内拦截，避免流入后续工序。

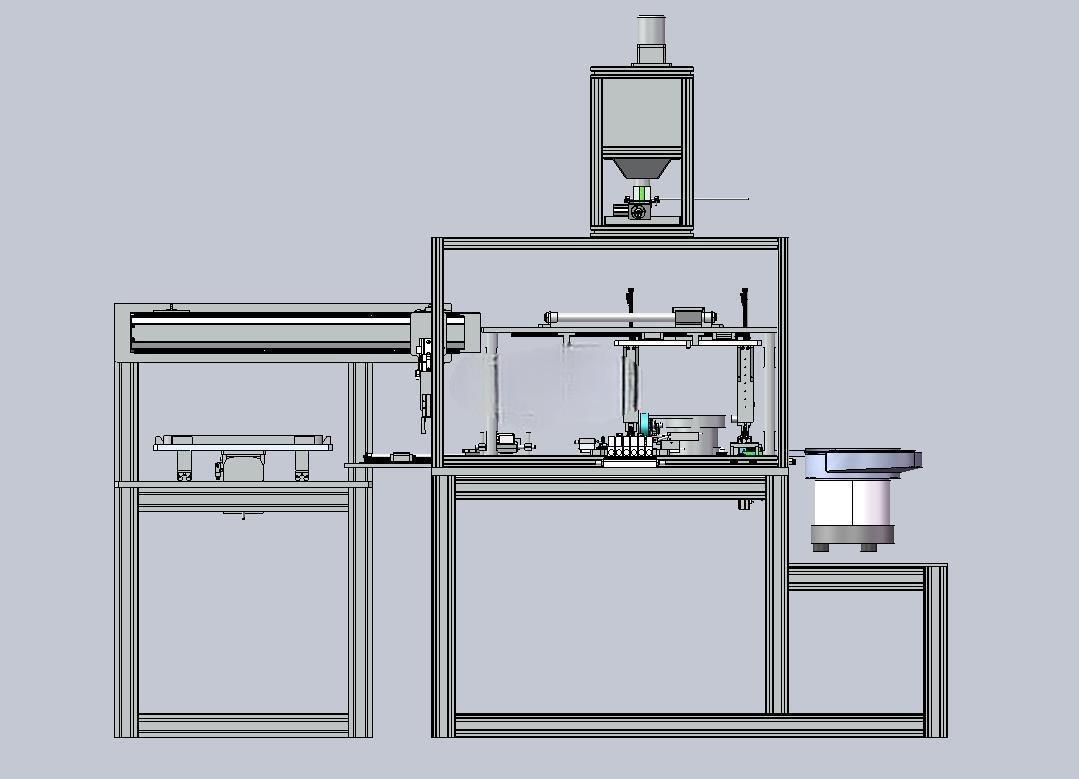

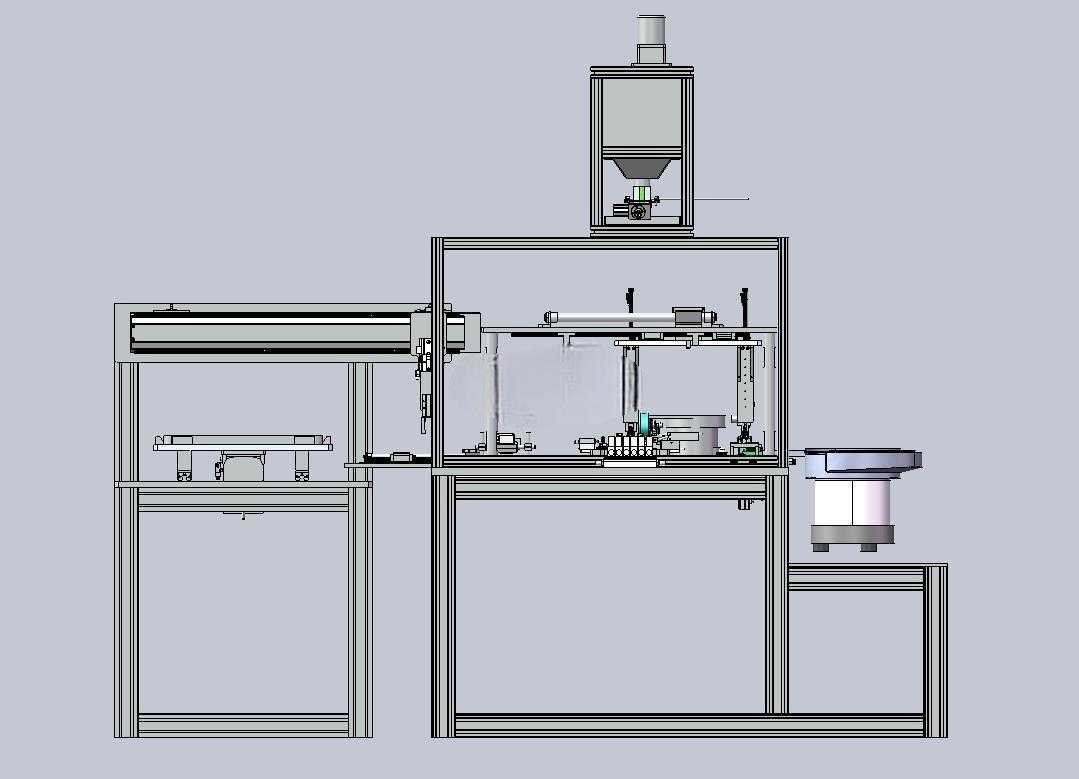

　　设备的上层框架采用4040工业铝型材搭建，外围安装透明亚克力防护门，既能够观察内部运行状态，也可以防止人员误入作业区域造成安全事故；底部机架采用碳钢方管焊接成型，底部配置6个可调脚杯与4个万向脚轮，方便设备移位与水平调整，整机安装占地面积约1800mm×1200mm，对接生产线时仅需预留2000mm×1500mm的操作维护空间即可，不需要额外开挖地基。出料端配置直线输送轨道与摆盘机构，组装完成的车感组件经检测合格后，由取料机械手按照固定阵列摆放到专用料盘内，料盘满料后自动输送至待取位，可直接对接下游卷收器总装生产线的上料机构，不需要人工二次转运整理。

　　设计过程中针对车感零件体积小、易卡料的问题，所有送料轨道的接触面都做了镜面抛光处理，轨道间隙根据对应零件的外形尺寸做了0.1mm的余量设计，既避免零件卡滞，也防止零件在送料过程中翻转错位；各运动轴的驱动电机均配置绝对值编码器，设备断电重启后不需要重新回原点，可直接恢复生产，减少停机等待时间。考虑到汽车零部件生产车间多采用两班倒连续作业模式，设备的易损件如夹爪胶头、吸嘴、密封件都采用快拆结构设计，操作人员不需要专用工具即可在5分钟内完成更换，日常维护仅需要定期清理送料轨道内的碎屑、检查各紧固件是否松动即可，维护成本较低。
