单卡盘全自动切管加工设备结构设计

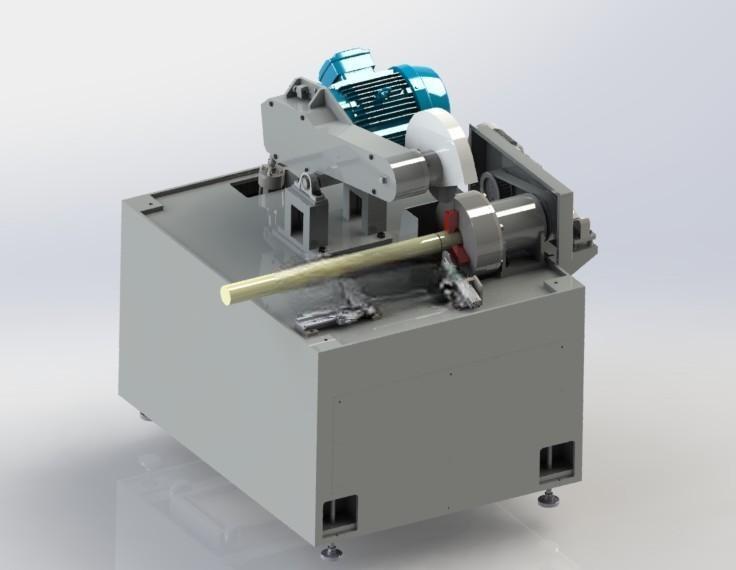

　　在五金加工、汽配零部件生产、家具五金制造、健身器材管材加工这类批量管料下料场景里，切管工序的精度、切口质量与加工效率，直接影响后续折弯、焊接、装配环节的成品良率，传统的手动切管、砂轮片切割不仅存在切口毛刺大、端面垂直度差的问题，人工送料定位的误差也常导致管材长度公差超标，后续需要额外安排平端面、去毛刺工序，拉长了整体生产节拍。这款单卡盘切管设备的设计，正是针对中小直径金属圆管的批量定长切割需求做的结构优化，整体采用一体式床身布局，将切削动力单元、卡盘夹持机构、管材承托组件、驱动电机全部集成在封闭的箱型床身上，床身底部预留了可调脚轮与固定调平脚垫的安装位，安装时不需要额外做复杂的地基预埋，只需要在硬化的车间地面上调整四个脚垫的高度，保证床身水平度在0.1mm/m以内即可投入使用，整体占地边界控制在长1200mm、宽800mm、高1100mm的范围内，适合排布在车间流水线的下料工位旁，不需要占用过大的生产空间。

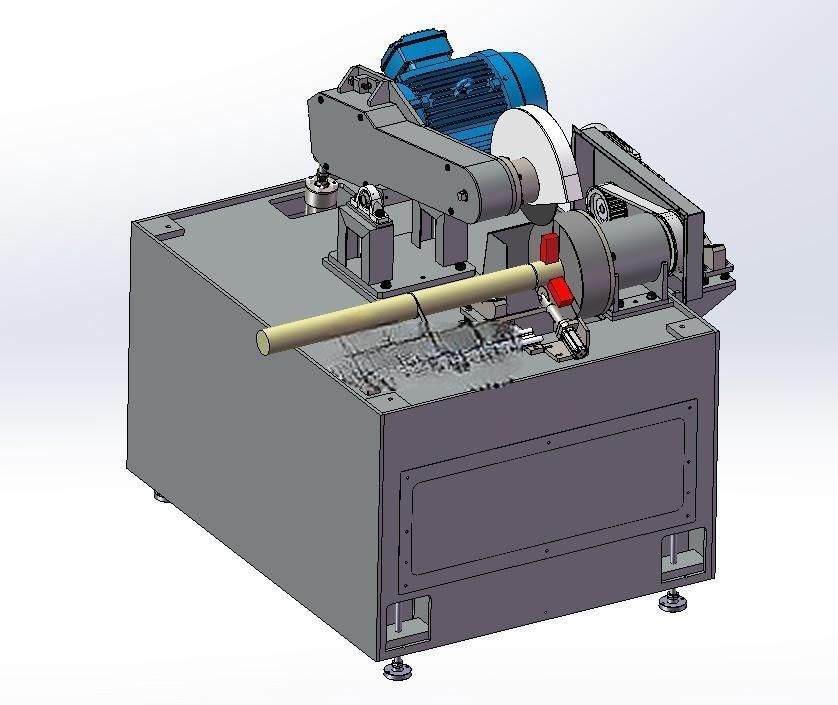

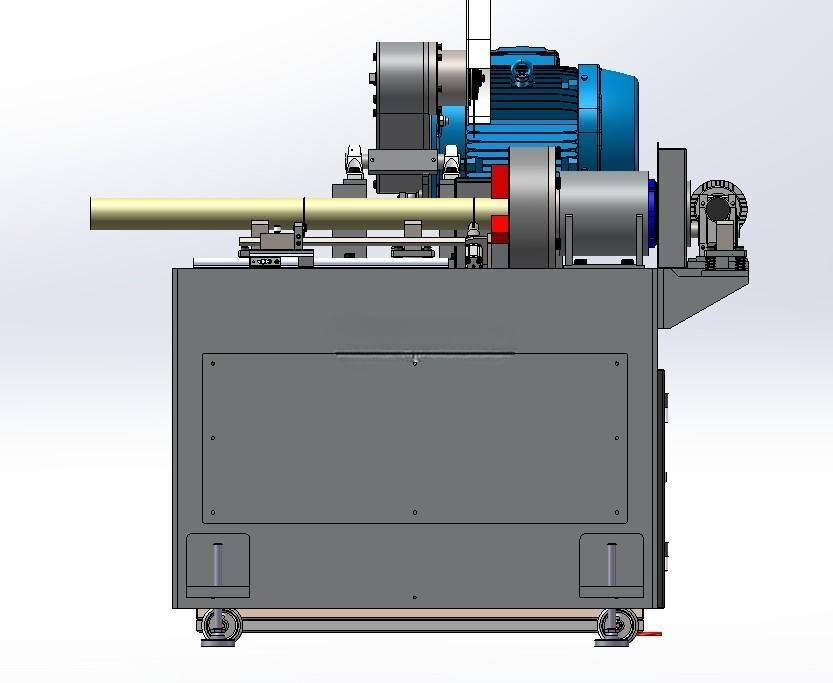

　　从功能实现逻辑来看，设备采用单卡盘夹持定位的方案，卡盘布置在切削工位的进料侧，待加工管材从床身尾部的进料导向套穿入，穿过卡盘中心通孔后到达切削位置，卡盘夹紧后可以保证管材在切削过程中不会出现轴向窜动与径向偏移，相比双卡盘结构减少了一组卡盘的驱动与同步控制组件，结构更紧凑，维护点更少，针对长度1米以内的短管下料场景，单卡盘的夹持刚性完全可以满足切削稳定性要求，卡盘中心通孔直径适配最大50mm外径的圆管，覆盖了常规五金加工领域绝大多数常用管材的规格范围。切削动力单元采用电机直连砂轮切割片的布局，电机安装在可绕固定转轴摆动的摆臂上，摆臂的铰接点做了双轴承支撑设计，切割进给时摆臂绕铰接点向下摆动，带动高速旋转的切割片接触管材完成切断，摆臂的回程采用配重块辅助复位，不需要额外加装复杂的气动或液压回程组件，降低了设备的配套动力要求，只需要接入三相工业电源即可运行，不需要额外布置气源或液压站。

　　设计过程中针对传统切管机的几个常见痛点做了结构优化：首先是切削区域的防护，切割片外侧加装了半包围式的防护挡板，既可以阻挡切削过程中产生的高温切屑飞溅，也能避免切割片意外碎裂时的碎片飞出伤人，防护挡板采用快拆结构，更换切割片时只需要松开两个锁紧旋钮即可掀开挡板，不需要完全拆卸防护组件；其次是管材承托结构，在卡盘的进料侧与出料侧都布置了可调高度的V型承托块，承托块的高度可以根据加工管材的外径做微调，保证管材轴线与卡盘中心、切割进给平面保持重合，避免管材因自重下垂导致的切口倾斜问题，针对薄壁管材的切割需求，承托块的V型面还可以更换为尼龙材质垫块，避免夹持与承托过程中刮伤管材表面；床身内部设计了独立的切屑收集腔，切削产生的金属切屑会顺着切削区域下方的落屑口落入收集腔，清理时只需要抽出床身侧面的集屑抽屉即可清理切屑，不需要停机拆解设备外壳，日常维护的效率更高。

　　从实际使用的适配场景来看，这款设备既可以作为独立的下料工位使用，也可以对接前端的自动送料架实现半自动连续切割，床身尾部的进料口预留了送料架对接的安装法兰，不需要额外改装即可匹配市面上常规的辊式送料架，切割长度的定位可以通过在出料侧加装可调定位挡块实现定长切割，挡块位置调整后可以通过锁紧螺母固定，重复定位精度可以控制在0.2mm以内，能够满足大多数管类零件的下料公差要求。切割进给的力度可以通过摆臂上的配重块位置做调整，针对不同壁厚、不同材质的管材，调整配重块的力臂长度即可改变切割进给的压力，避免进给压力过大导致切割片崩碎，或是进给压力过小导致切割效率低、切口烧蚀的问题。设备的操作按钮全部集中布置在床身正面的操作区，采用双手按钮启动的安全设计，只有同时按下两个启动按钮设备才会执行切割动作，避免操作人员单手操作时另一只手误入切削区域的安全风险，紧急停止按钮布置在操作区最显眼的位置，按下后可以立刻切断电机动力，摆臂会在配重作用下回到初始位置，保障突发状况下的操作安全。

　　整体结构设计没有采用复杂的数控系统与多轴联动结构，所有动作逻辑都通过简单的机械结构与常规电气元件实现，设备的故障率更低，对车间操作人员的技能要求也不高，普通的机加工操作人员经过简单培训即可掌握设备的操作与日常维护方法，适合中小型五金加工企业的批量管料下料工序使用，相比数控全自动切管机，设备的采购与维护成本更低，而相比传统的手动切管设备，加工精度与加工效率都有明显提升，切口的毛刺量更小，后续去毛刺工序的工作量可以减少60%以上。在三维建模过程中，所有的装配关系都按照实际加工的公差配合要求做了约束，卡盘的旋转、摆臂的摆动、切割片的高速旋转都做了运动仿真验证，不存在运动干涉问题，各个易损件比如切割片、卡盘卡爪、承托垫块都设计成了标准件接口，可以直接采购市面上的通用配件更换，不需要单独定制加工，进一步降低了设备的后期使用成本。
