电机轴自动化装配生产线结构设计

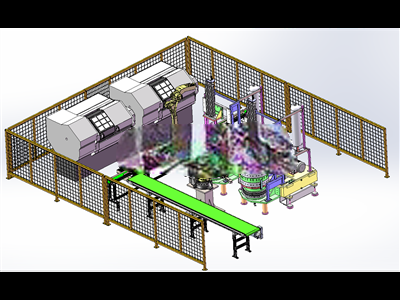

　　这套电机轴装配产线的三维结构，是面向中小型驱动电机量产场景搭建的整线方案，核心覆盖电机轴从入料定位到压装完成的全工序流转，适配直径12-35mm、长度120-320mm区间的常规电机轴装配需求，整线安装边界控制在长6.2m、宽2.8m、高2.4m范围内，可直接嵌入现有电机生产车间的机加工段与成品检测段之间，无需对车间原有地坪做大规模改造，地面承重要求不超过500kg/㎡，适配多数中小电机制造企业的厂房条件。

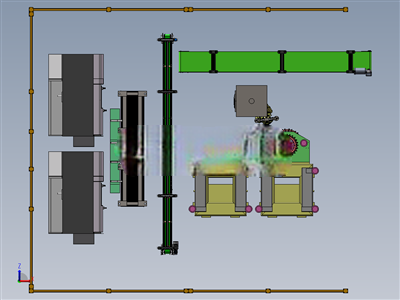

　　从工位排布逻辑来看，产线左侧设置双工位轴类上料缓存架，采用分层式储料结构，单工位可容纳120根待装配轴件，配合侧边的垂直提升输送机构，可将轴件按装配节拍逐根输送至中转定位台，定位台自带V型块自适应对中结构，可兼容不同直径规格的轴件装夹定位，定位重复精度控制在±0.05mm以内，避免后续压装工序出现偏载问题。产线中段的桁架式输送轨道横跨两个压装工位，轨道上搭载的抓取机械手可完成轴件在不同工位间的转运，机械手末端采用弹性夹爪结构，夹取过程中不会对轴件加工表面造成划伤，夹爪行程可根据轴件直径做自适应调整，换型时无需更换夹头，仅需调整限位参数即可完成适配。

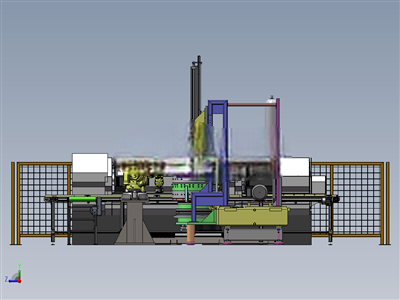

　　两个并行布置的压装工位采用对称式结构设计，每个工位都配置独立的工件定位夹具、压装执行单元与防错检测组件，可同步完成轴承压装、转子铁芯压装两道核心工序，当其中一个工位出现工装调整或异常停机时，另一个工位可维持低节拍连续生产，避免整线停摆带来的产能损失。压装单元采用伺服电缸作为动力输出，压装行程、压装压力可根据工艺参数做实时调整，压装过程的压力曲线可实时反馈，便于工艺人员排查压装不良问题，压装头与轴件接触位置配置硬质合金衬套，长期使用不会出现压痕变形，衬套磨损后可单独快速更换，降低维护成本。

　　产线上方的长距离输送线用于完成装配完成后的轴组件向下游工序的转运，输送线采用绿色防滑平皮带作为输送载体，皮带两侧设置可调式挡边，可根据轴组件的长度调整挡边间距，避免输送过程中工件滑落，输送线速度可在0.1-0.5m/s区间无级调速，匹配不同生产节拍下的流转需求。产线的管线布置采用顶部拖链与侧边线槽结合的方式，所有动力线缆、信号线缆、气动管路都沿设备框架内侧排布，不会外露干涉工件转运路径，同时预留了足够的管线弯曲余量，适配机械手移动过程中的拖链往复运动需求，避免管线长期弯折出现破损。

　　从设计细节来看，整线的机架主体采用4040与4080系列工业铝型材拼接搭建，连接位置采用高强度角件与内置螺栓固定，整体刚性满足连续生产的震动要求，同时铝型材框架的模块化属性便于后续产线扩展或工位调整，无需做大量焊接切割作业。所有工位的操作面都预留了600mm以上的操作维护空间，设备底部配置可调式脚杯与万向脚轮，安装时可快速调平设备水平度，移位时也可借助脚轮短距离移动，无需调用大型吊装设备。产线的安全防护设计上，所有运动部件的外侧都预留了安全光栅安装位，可根据现场需求加装防护装置，当人员误入运动区域时可触发整线急停，避免安全事故，压装工位外侧还设置了防飞溅挡板，防止压装过程中碎屑飞出伤人。

　　这套结构在建模时充分考虑了实际加工装配的工艺性，所有非标零件的公差配合都按照常规机加工能力设定，没有过高的精度要求，普通机加工车间即可完成所有零件的加工制作，标准件全部采用市面通用规格，采购替换便捷，不会出现备件难寻的问题。整线的节拍设计可达到单班8小时完成1200件电机轴的装配作业，相比人工装配模式可减少60%的操作人员配置，同时压装精度一致性远高于人工操作，可有效降低后续工序的不良品率。
