多工位电机全自动老化测试生产线

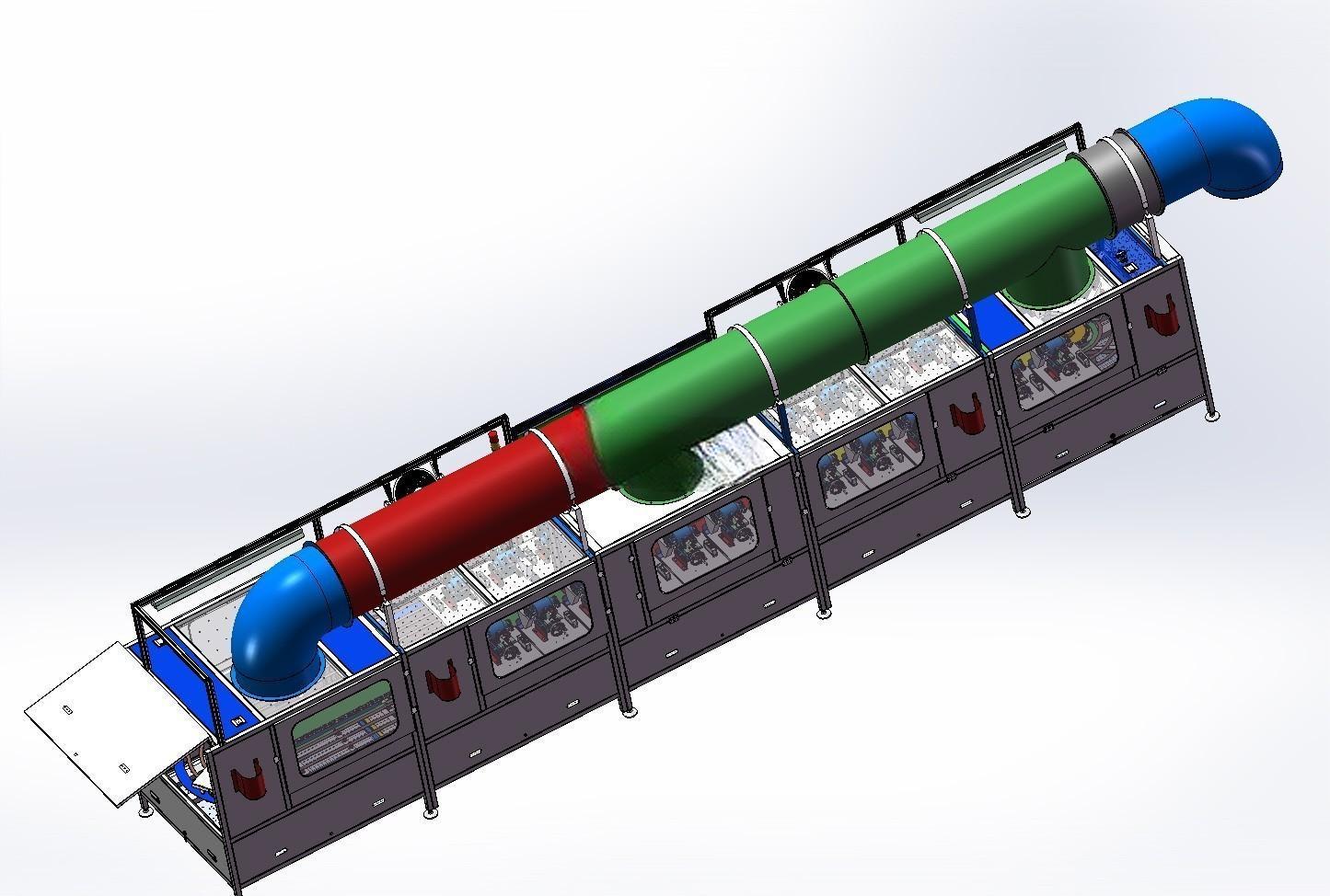

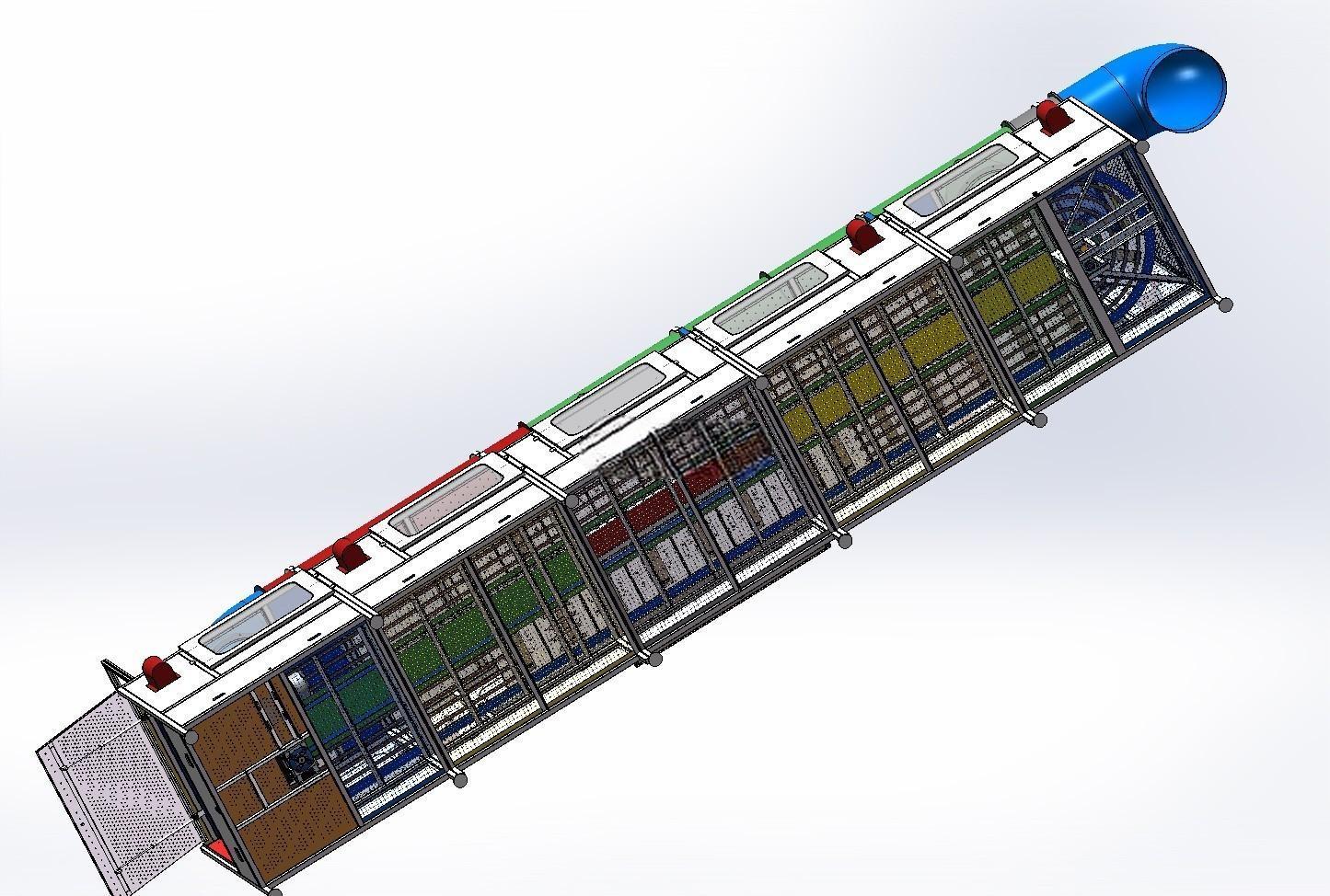

　　在微小型电机批量制造的终检环节，老化测试是验证电机绕组绝缘稳定性、负载运行温升、长时间工作可靠性的核心工序，传统单工位人工上下料的测试模式，单批次测试容量小、人工转运磕碰风险高、测试参数一致性难管控，已经无法匹配日产数千台电机的规模化产线节拍，这套多工位联机的老化测试设备，正是针对中小功率电机批量老化验证场景开发的联机式检测装备。设备整体采用分段式机架拼接结构，单段机架采用标准铝型材搭配钣金封板搭建，底部配置可调脚杯与万向脚轮组合支撑，安装时可根据车间实际场地调整拼接长度，单段机架宽度控制在1.2米以内，整体联机后总长度可适配8-12个测试工位，顶部的排风管道采用分段法兰对接结构，两端分别对接车间排风主管路与设备工位集气罩，管道直径根据工位总排风量计算选定，可将电机老化测试过程中产生的热量、绝缘漆挥发废气统一抽排，避免车间局部温度过高影响测试精度。

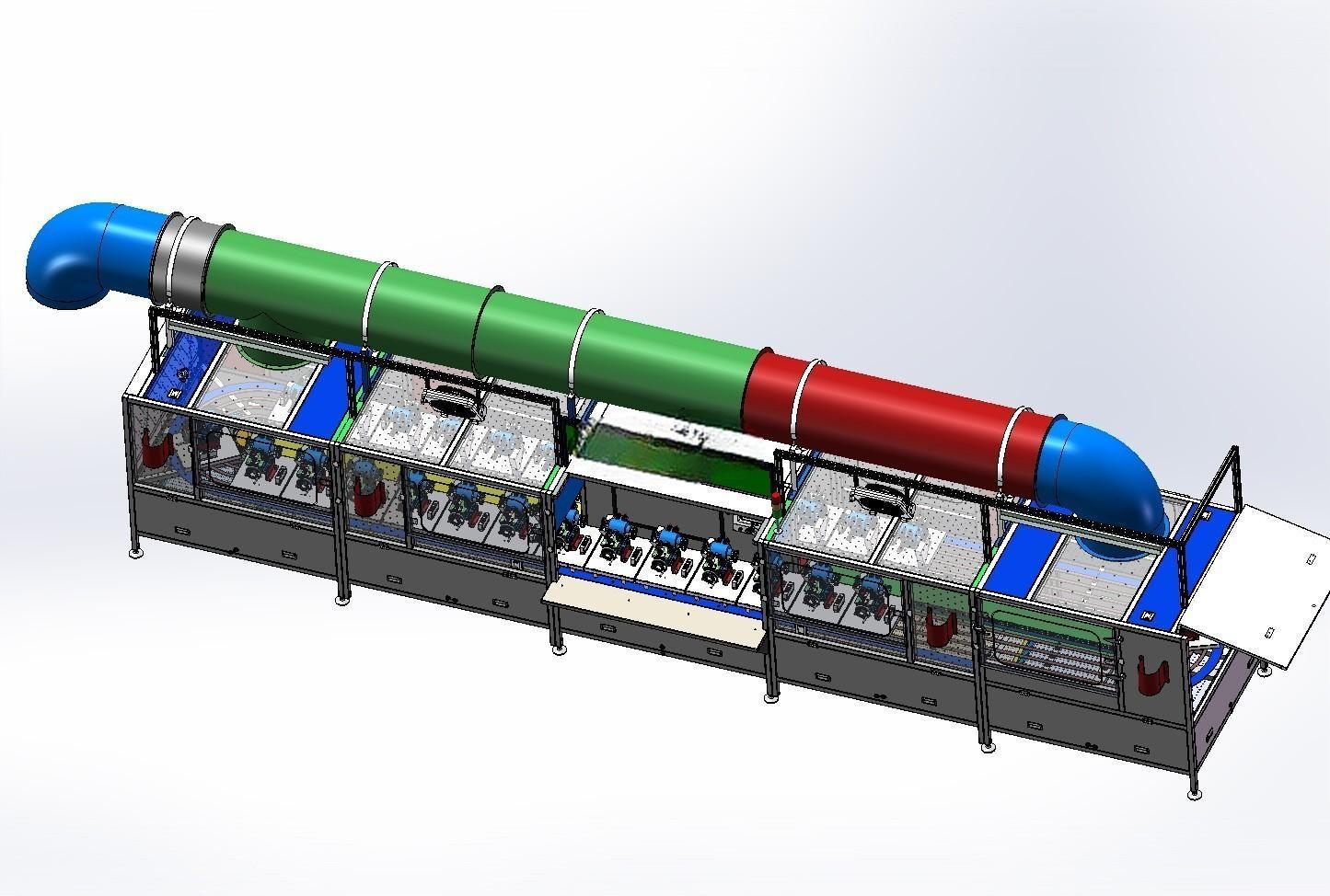

　　从功能布局来看，设备集成了待测试物料缓存、自动输送入位、工位通电加载、运行参数实时采集、测试完成物料自动输出的全流程功能，入料端设置的斜向导料台可承接上游工序流转来的待检电机，输送线体采用防滑同步带搭配定位挡块，可将电机精准输送至每个测试工位的定位夹具处，每个测试工位配置独立的通电接插件与负载模拟模块，可根据不同型号电机的测试要求设置老化时长、加载扭矩、供电电压参数，测试过程中无需人工反复接线操作，工位旁的透明观察窗采用钢化玻璃材质，可随时观察电机运行状态，同时避免测试过程中零件松脱飞出造成安全隐患。

　　设计过程中，机架的承重分布经过反复校核，每个测试工位的承重预留了15kg的冗余量，可覆盖绝大多数家用小电机、工业伺服微电机的测试负载需求，顶部排风管道的变径设计经过流场仿真验证，可保证远端工位与近端工位的排风风速差控制在10%以内，避免出现局部热量堆积的问题；输送线体的驱动端配置过载保护离合器，当出现电机卡滞、定位偏移的情况时可自动停机触发报警，避免硬碰撞损坏线体结构或待测试电机。设备的电气控制元件全部集成在机架下部的电气仓内，电气仓设置独立的散热通风口与防尘滤网，方便日常维护时更换元件、清理积尘，工位之间的隔板采用防静电绝缘板材，避免相邻工位测试时出现电磁干扰影响参数采集精度。

　　在实际产线应用中，这套设备可直接对接上游电机装配线的出料端，测试完成的合格电机可直接流转至包装工序，全程无需人工重复搬运，相比传统分散式测试工位，单位场地的测试容量可提升3倍以上，人工操作强度降低70%，同时统一的测试参数管控可避免人工设置参数出现的错漏，老化测试的数据可统一上传至工厂MES系统，实现每台电机测试数据的可追溯。设备安装时需注意预留两侧各0.8米的维护通道，顶部排风管道对接处需做密封处理，避免废气泄漏，地面水平度调整偏差需控制在2mm/m以内，避免长距离拼接后线体出现跑偏问题。
