多级联动非标自动化作业设备结构设计

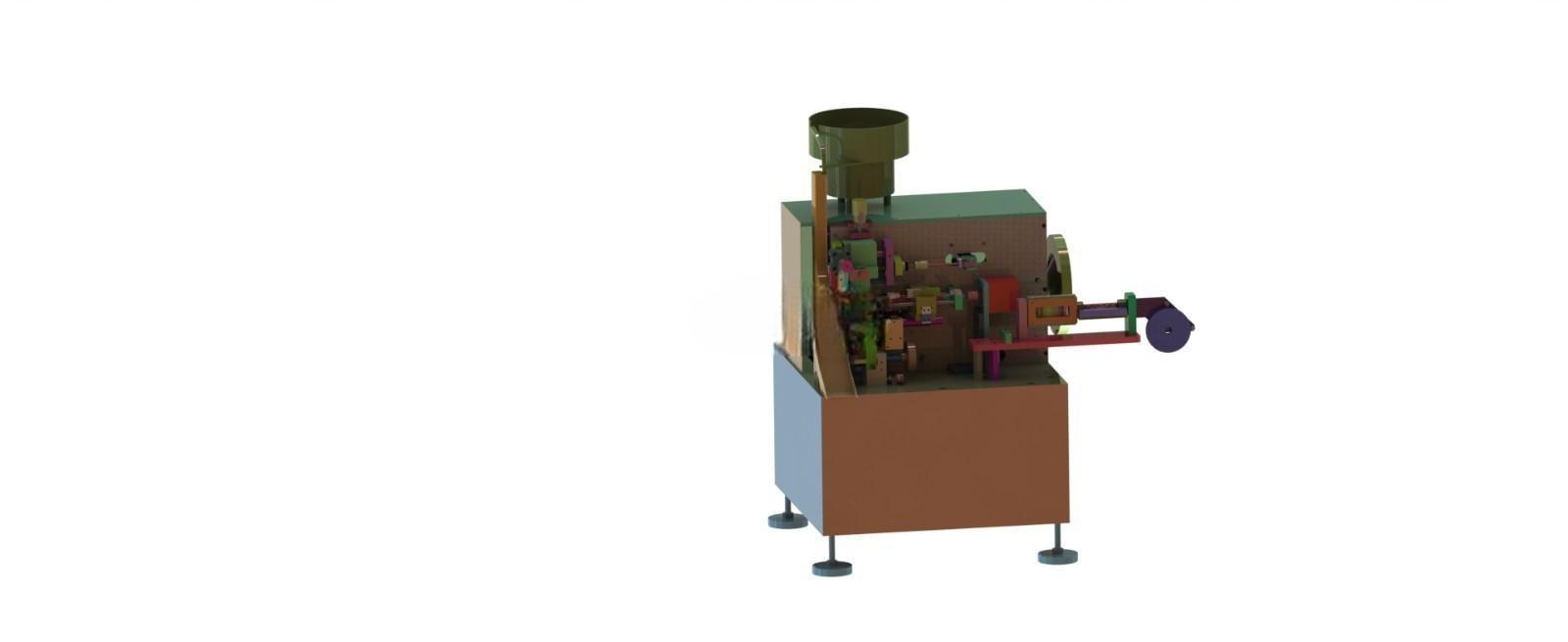

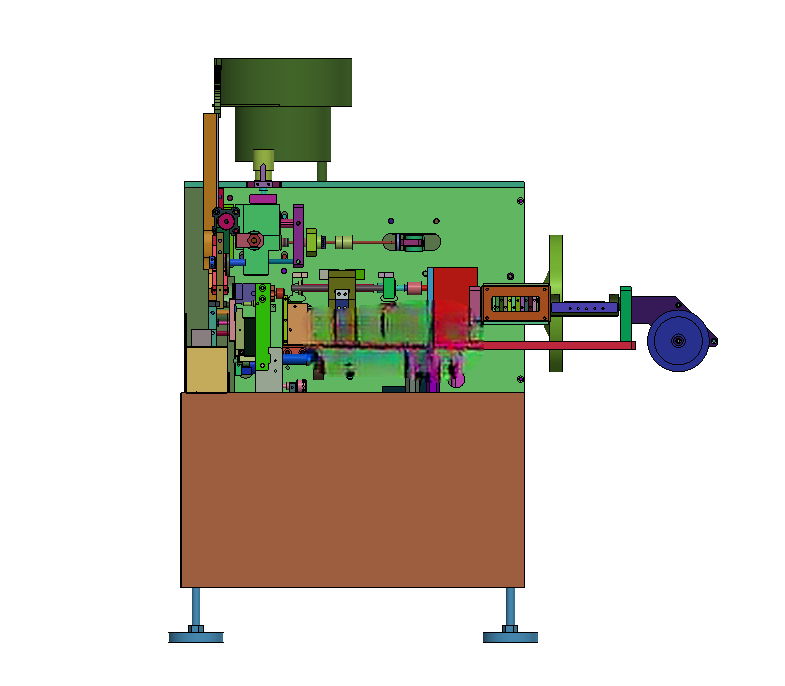

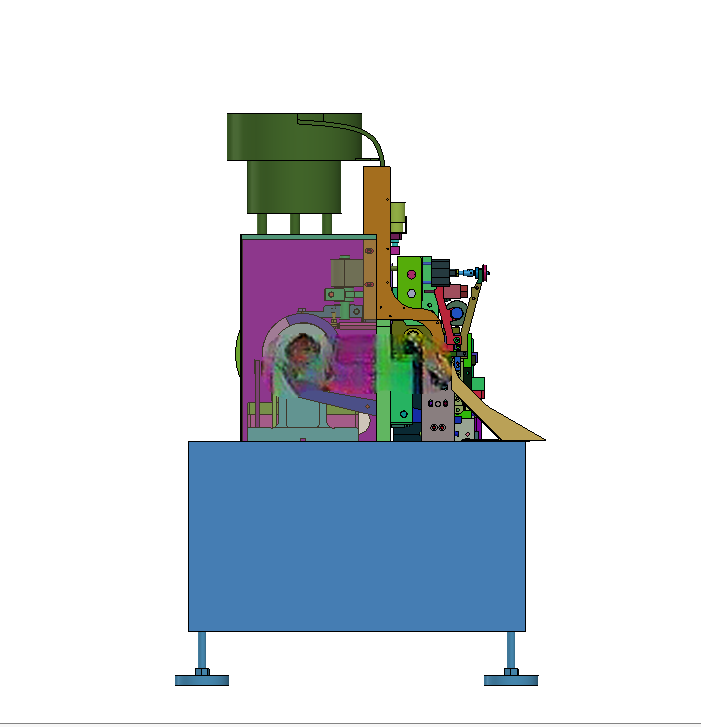

　　这套多级联动非标自动化作业设备，主要面向3C电子、小五金零部件加工产线的上下料、工位转序、多工序同步作业场景，解决传统单工位设备节拍慢、多设备排布占用产线空间大、工序间转序依赖人工带来的一致性差问题。从结构布局来看，设备采用立式柜式基座搭配上部作业模组的排布方式，底部设置四个可调支撑脚，可适配车间地面10mm以内的平整度偏差，安装时无需额外做预埋地基，直接放置在产线对应工位旁即可完成对接，整体占地宽度控制在600mm区间，纵深750mm，整机高度1200mm，不会遮挡产线操作人员的通行与观察视野，适配现有多数流水线的工位间距要求。

　　设备顶部设置的圆柱形储料仓，可容纳批量待加工工件，通过直振送料轨道将工件逐一排序输送至取料位，避免人工频繁补料的工作量，储料仓容量可满足单班8小时连续作业的物料储备需求，减少产线停线补料的频次。核心作业端集成了独立机械手抓取机构，搭配直线运行模组实现X、Y、Z三个轴向的精准位移，直线滑块选型采用行业通用的高精度滚柱型导轨，重复定位精度控制在±0.02mm以内，可满足小型精密零件的取放对位要求；驱动端根据负载与节拍需求匹配伺服电机，运行速度可根据产线节拍在0-500mm/s区间无级调整，启停阶段加减速曲线平滑，不会出现工件甩落、定位偏移的问题。执行元件部分，气动回路采用标准气动接头与节流阀配置，气缸选型覆盖直线伸缩、旋转压合等多个动作需求，所有气动元件均预留调节余量，可根据不同工件的尺寸、材质调整夹持力与行程，避免夹伤薄壁类工件或者夹持力不足导致工件脱落。传感检测系统覆盖设备全作业流程，储料仓缺料检测、取料位有无工件检测、机械手到位检测、工位压合到位检测等点位均采用标准化工业传感器，检测响应时间控制在毫秒级，一旦出现异常可立即触发停机保护，避免设备撞机或者产出不良品。

　　控制层面支持两种控制模式选配，既可以搭配上位机结合视觉识别系统，实现工件姿态判断、不良品分拣的复杂作业需求，也可以采用PLC多轴点位控制模式，完成固定流程的重复作业，用户可根据自身产线的自动化程度灵活选配，无需对设备主体结构做大幅改动。设备的各级联动动作经过时序优化，上料、抓取、转序、工位作业、下料等动作可实现部分重叠，相比单工位分步作业的设备，整体作业节拍可提升30%以上，各运动部件均设置硬限位与软限位双重保护，维修时可单独锁定对应轴的动力，避免调试过程中出现安全事故。

　　整机结构采用模块化设计，各个功能模组通过螺栓连接固定在基座上，后续如果需要适配新的工件规格，只需要更换对应的夹爪、治具部分，调整对应轴的行程参数即可，无需重新设计整机框架，可大幅降低产线换型的成本与周期。所有走线均采用拖链内置排布，避免线缆外露被运动部件磨损，气路与电路分槽布置，减少信号干扰，设备侧面预留维护门，日常保养时可直接打开维护门调整节流阀、更换传感器，无需拆解整机外壳。需要注意的是，该结构设计仅作为同类型设备开发的参考依据，实际加工生产前需要结合具体的工件参数、产线节拍、车间环境重新校核结构强度、驱动负载与动作时序，不可直接套用现有尺寸加工投产。
