多工位分割器转盘非标自动化组装设备

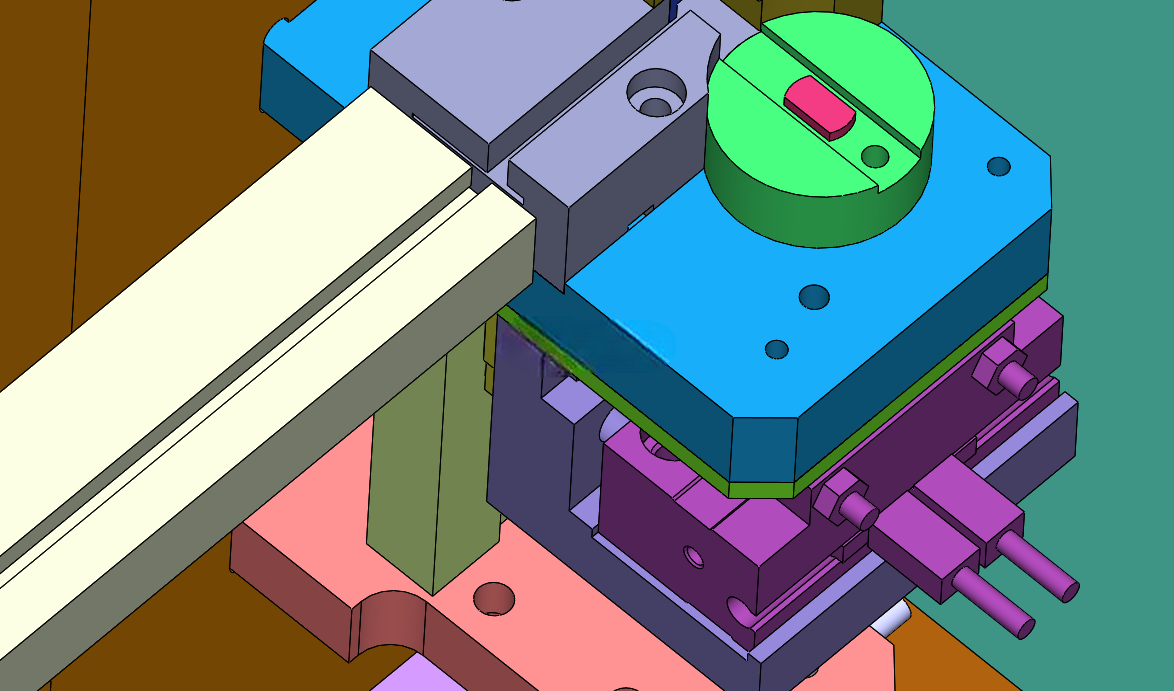

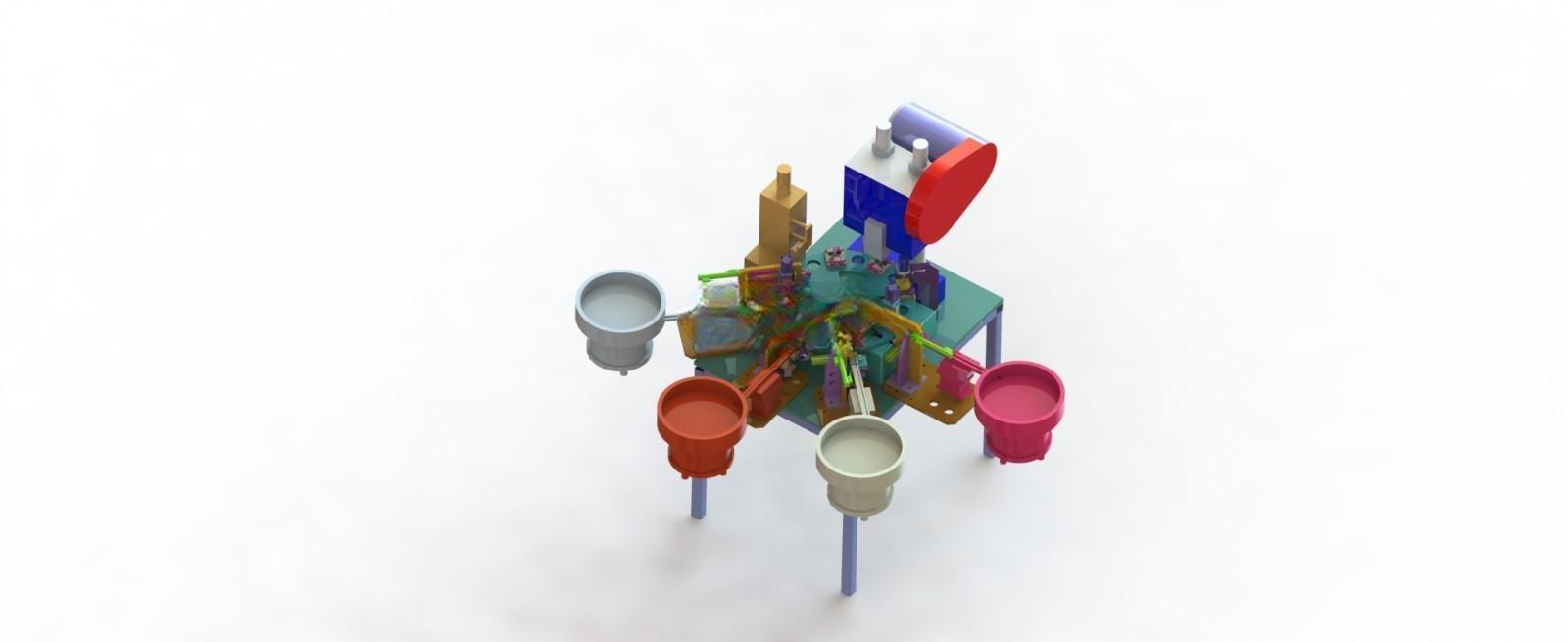

　　这套转盘式组装设备核心采用间歇凸轮分割器作为转位核心，配套多工位圆周布局结构，主要面向小型精密零部件的自动化组装工序，常见应用场景涵盖消费电子小配件、五金小组件、日化包装配件等需要多工序依次装配的生产环节，可替代传统直线式流水线的长占地布局，在有限车间面积内完成上料、定位、装配、检测、下料全流程作业。设备的工位布局围绕转盘圆周均匀分布，每个工位对应一道独立工序，从结构上看，周边配套的独立机械手抓取机构分别对应不同物料的上料动作，直线运行模组负责物料的精准移送，执行端可根据待装配件的外形适配夹爪、吸嘴等不同工装，所有运动部件的选型参数均匹配实际生产节拍需求，不会出现选型冗余导致的成本浪费，也不会因参数不足出现运行卡顿、定位失准的问题。从设计思路层面，这套设备采用模块化工位设计思路，每个工位的执行机构均可独立拆装调整，当需要适配不同规格的待组装产品时，仅需更换对应工位的夹治具、调整移送行程参数即可完成换型，无需对整体机架和主传动结构做大规模改动，能适配中小批量多品种的柔性生产需求。转盘的定位精度依靠分割器的自身自锁特性保证，无需额外增加复杂的定位锁止机构，减少了故障点，日常维护仅需定期检查分割器润滑油位、紧固各模组安装螺丝即可，降低了产线运维的技术门槛。

　　控制系统层面，这套设备可根据实际产线需求选配两种控制方案，对于逻辑固定、无需复杂视觉判断的组装工序，采用PLC多轴点位控制即可，接线简单、调试便捷，普通设备维护人员经过简单培训即可完成参数调整；对于需要识别物料正反、区分外观缺陷、判断装配到位情况的工序，可在上位机搭载C/C++编写的控制程序，配套CCD视觉识别系统完成物料定位、缺陷筛查，视觉系统可直接输出坐标信号给运动模组，补偿来料位置偏差，保证装配精度。传感器选型覆盖各工位的到位检测、物料有无检测、装配压力检测等环节，检测元件选型均采用工业场景成熟应用的品类，抗干扰能力强，能适配车间复杂的电磁环境，不会出现误触发导致的设备停机。

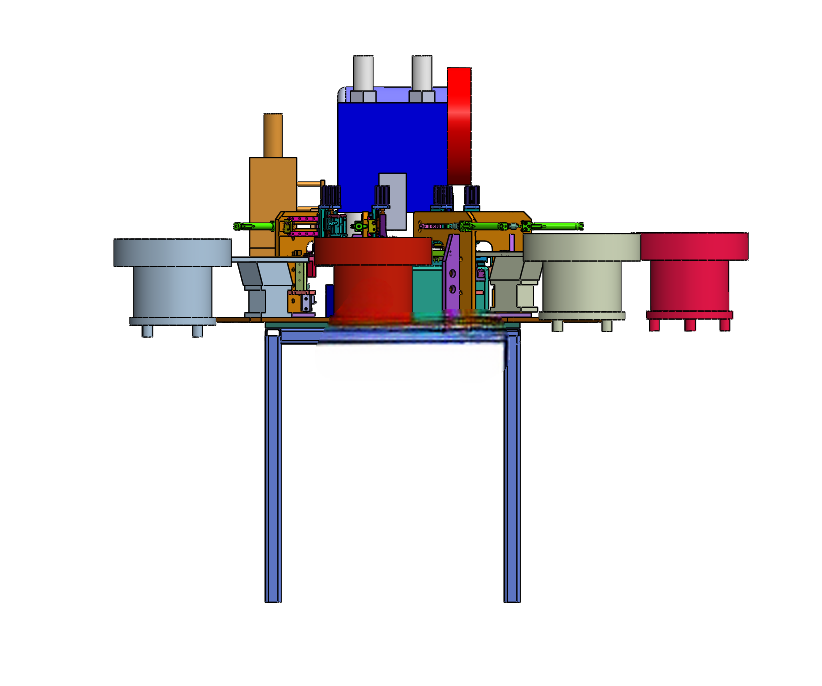

　　从安装边界来看，设备整体采用方通焊接机架作为承载基础，底部配置可调脚杯与脚轮，既可以在安装时调整水平度保证转盘运行平稳，也方便在车间内移位调整布局，设备的外接接口仅包含电源接口、气源接口以及可选的通讯接口，无需复杂的现场布线，进场后仅需接电接气即可完成调试投入使用。各工位的执行机构均预留了足够的操作维护空间，日常更换易损件、清理工位残留物料时无需拆解周边结构，操作空间符合人机工程学要求，不会出现维护时肢体无法伸入操作的问题。设备的气动元件均集中布置在机架侧方的阀岛区域，气路管线采用拖链规整排布，运动过程中不会出现管线拉扯、磨损的问题，所有电气线路均在线槽内布设，强弱电分离走线，减少信号干扰。

　　需要注意的是，这套设备的结构仅作为设计参考使用，实际加工制作时需要根据自身待组装产品的具体尺寸、装配力度、节拍要求重新校核各部件的强度、行程参数，不可直接照搬尺寸投产，避免出现结构强度不足、行程不匹配的问题。设备的各部件特征完整，从机架到各执行端的零件均包含完整建模特征，可直接在此基础上修改参数适配自身产品需求，也可拆解其中的独立机械手、直线模组、转盘定位结构作为其他设备的设计参考，其中的经典凸轮分割器应用结构、多工位同步作业布局思路，对于刚接触非标自动化设计的从业者来说，能直观理解圆周式组装设备的布局逻辑，掌握多工位设备的节拍匹配计算方法，理解各执行机构与主转盘的动作时序配合逻辑，避免出现动作干涉、节拍浪费的设计问题。
