换热器翅片冲压成型专用压力机组

　　在暖通制冷、石油化工、动力能源等领域的板翅式换热器生产环节，翅片作为核心换热元件，其成型精度、成型一致性直接决定换热器的换热效率与承压能力，这款专用压力机正是针对翅片连续冲压成型工序开发的专用生产设备，区别于通用开式压力机的通用化设计，整机从工序匹配、送料逻辑到结构刚性都围绕铝质翅片的高速冲压需求做了定向优化。

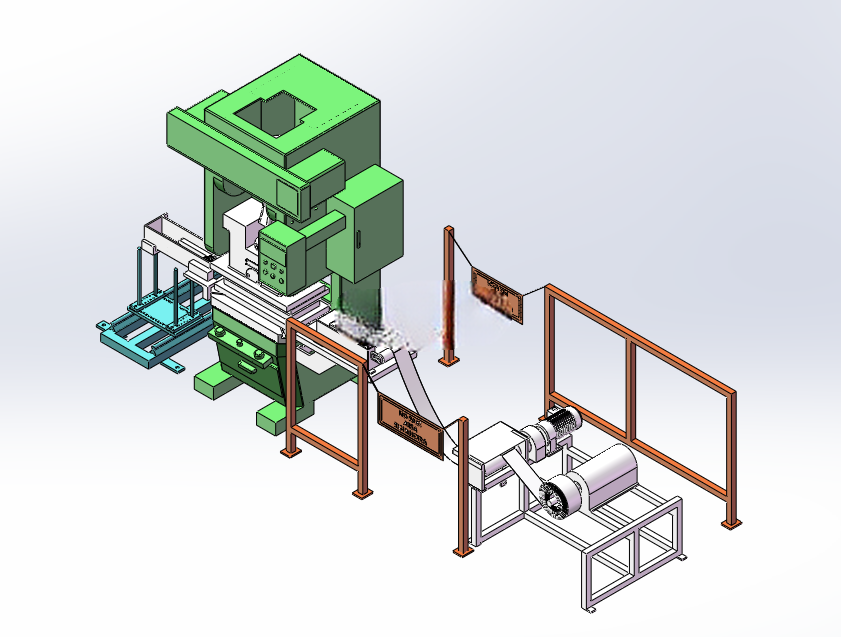

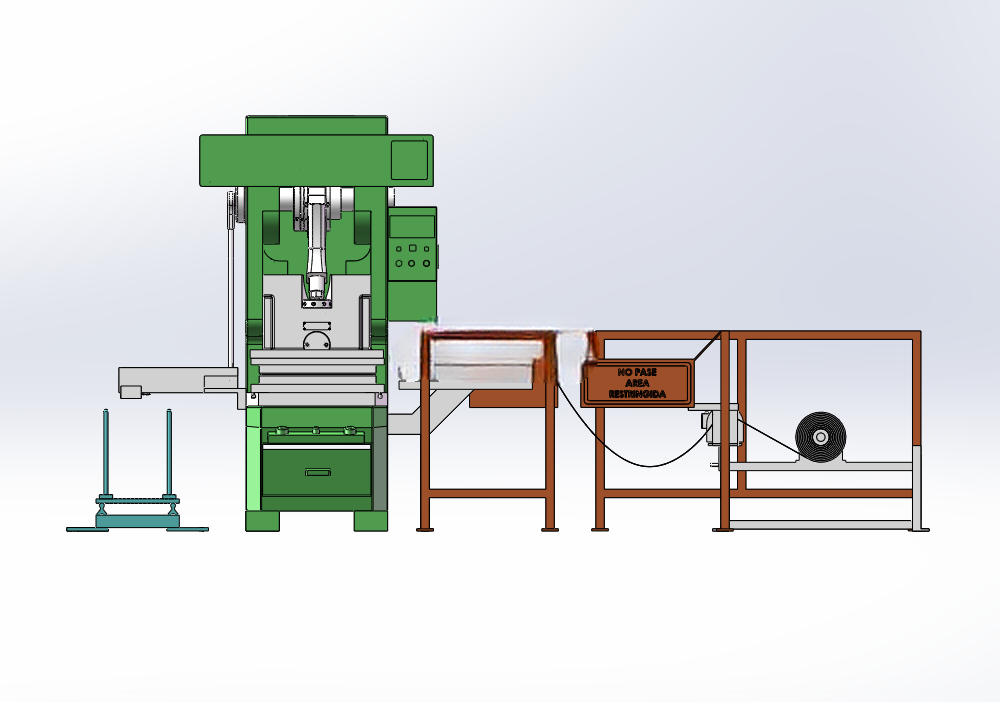

　　从实际产线布局来看，设备采用卧式排布结构，核心冲压主机单元居中布置，左侧集成开卷校直机构，负责成卷铝带的放料与初步校平，消除卷材自带的弯曲应力，避免送料过程中出现带料跑偏、褶皱问题；右侧依次衔接步进送料机构、成型出料与集料工位，带料从开卷单元输出后，经多组校平辊组进入冲压工位，由主机的滑块带动冲压模具完成翅片的冲孔、压型、裁切工序，成型后的翅片经导料槽送入集料区，整套流程可实现连续自动化作业，无需人工逐片送取料，适配大批量翅片的生产节拍需求。

　　结构设计层面，主机机身采用整体铸造的闭式框架结构，相比开式C型机身，其抗偏载能力提升40%以上，能够抵消连续高速冲压过程中产生的侧向力，避免长期运行后出现机身开口变形、模具磨损不均的问题；滑块导向采用四角八面的矩形导轨导向结构，导向间隙可通过镶条灵活调整，导向精度保持性好，即便在每分钟上百次的冲压频次下，滑块下死点精度仍能稳定控制在0.02mm以内，保证翅片波高、冲孔位置的一致性，避免出现翅片倒波、孔位偏差导致后续叠片装配卡滞的问题。

　　送料机构采用伺服驱动的辊式送料结构，送料步距可通过参数直接设定，适配不同节距规格的翅片生产需求，送料辊表面做硬质阳极氧化处理，摩擦系数稳定且不会划伤铝带表面；送料动作与主机滑块行程做电气联锁，只有当滑块运行到上死点安全区间时，送料辊才会执行送料动作，避免误送料导致模具撞损。设备的驱动单元采用变频电机搭配曲柄连杆机构，相比传统的定速电机驱动，可根据不同材质、不同厚度铝带的成型需求灵活调整冲压频次，在冲压0.1mm以下的超薄铝带时适当降低频次，减少带料拉裂风险，冲压常规厚度铝带时可提升至额定冲压频次，兼顾生产效率与成型合格率。

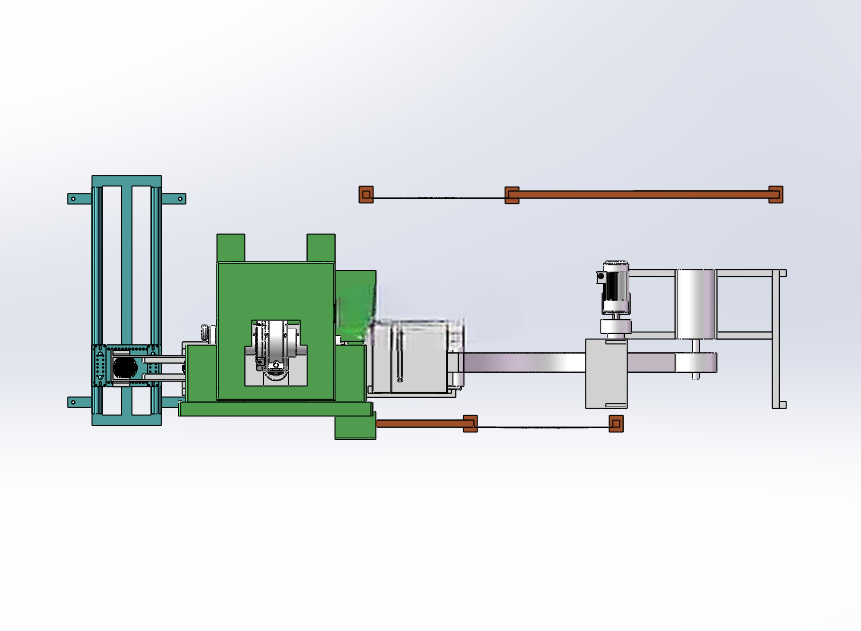

　　安装边界方面，整套设备含开卷、主机、出料单元的总长度约6.8米，宽度约1.8米，主机地面以上高度约2.2米，安装时需预留至少1米的周边操作维护空间，地面需做150mm厚的混凝土地基并预埋地脚螺栓，避免高速冲压时产生共振偏移；设备的气动系统接口位于主机左侧，接入0.5-0.7MPa的压缩空气即可满足模具吹料、离合器动作的用气需求，电气控制柜独立布置在主机侧方，操作面板高度设置在1.2米，符合人体工程学操作高度，操作人员可直接在面板上调整送料步距、冲压频次、计数参数，同时面板上设置有紧急停止按钮，触发后可立即切断滑块动力并制动，保障操作安全。

　　在实际应用中，这款压力机可适配多种规格的平直翅片、锯齿翅片、波纹翅片的冲压成型，仅需更换对应成型模具即可快速切换生产品种，换模过程配备快速夹紧结构，单套模具更换时间可控制在30分钟以内，适配多品种小批量的换热器生产订单需求；设备的润滑系统采用集中自动润滑设计，可按照设定周期自动向导轨、曲柄连杆、轴承等运动副加注润滑脂，避免人工润滑遗漏导致的运动部件异常磨损，降低日常维护工作量。相比采用通用压力机改造的翅片冲压设备，这款专用设备的送料精度更高、运行稳定性更好，生产出的翅片成型后无回弹、波距均匀，叠片装配时的贴合度更高，能够有效降低换热器的接触热阻，提升整体换热性能，目前已在多个商用空调、工程机械散热器生产厂家的翅片生产线投入使用，运行稳定性与成型质量均能满足批量生产的工艺要求。
