卷收器支架销钉自动铆压生产设备

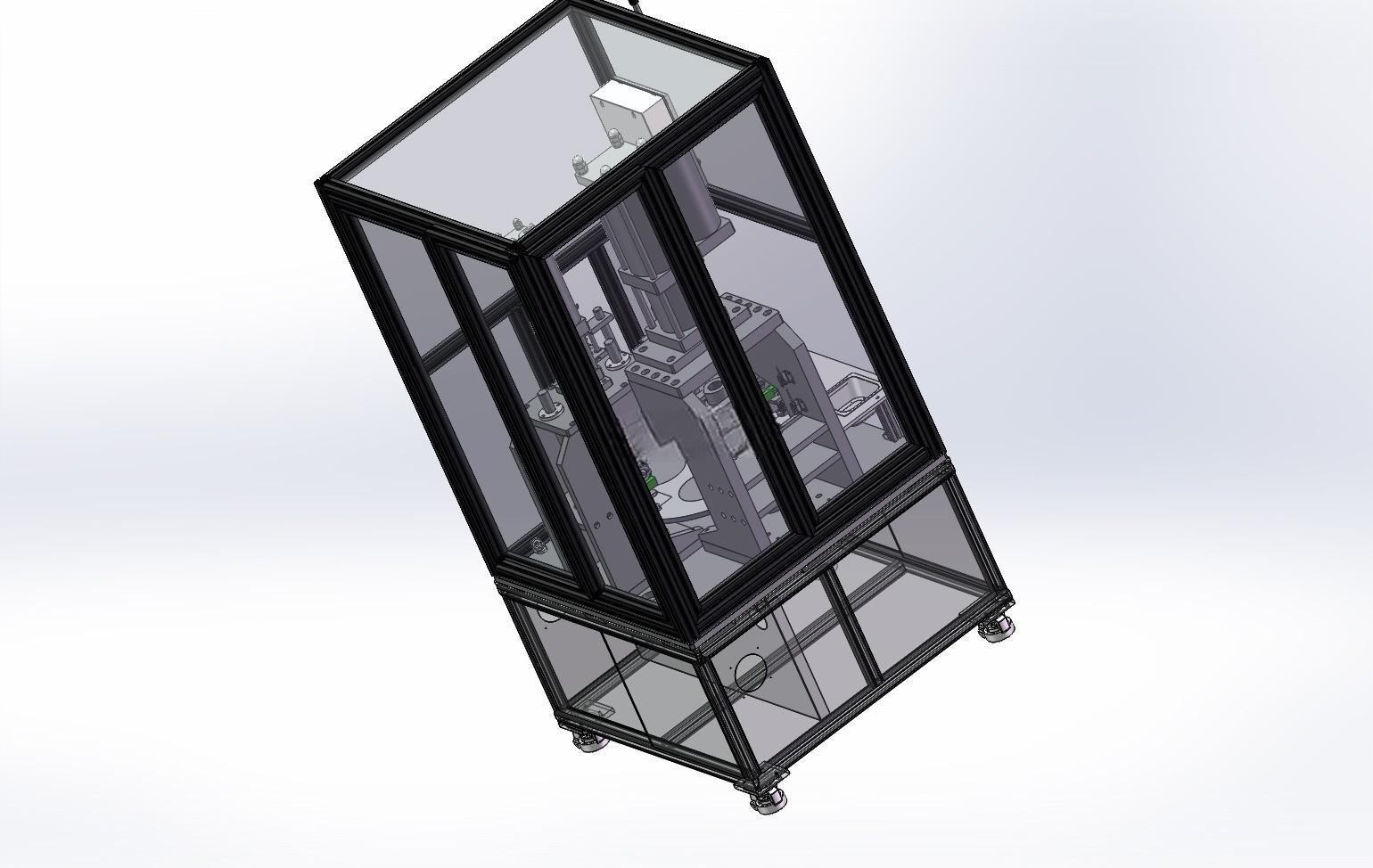

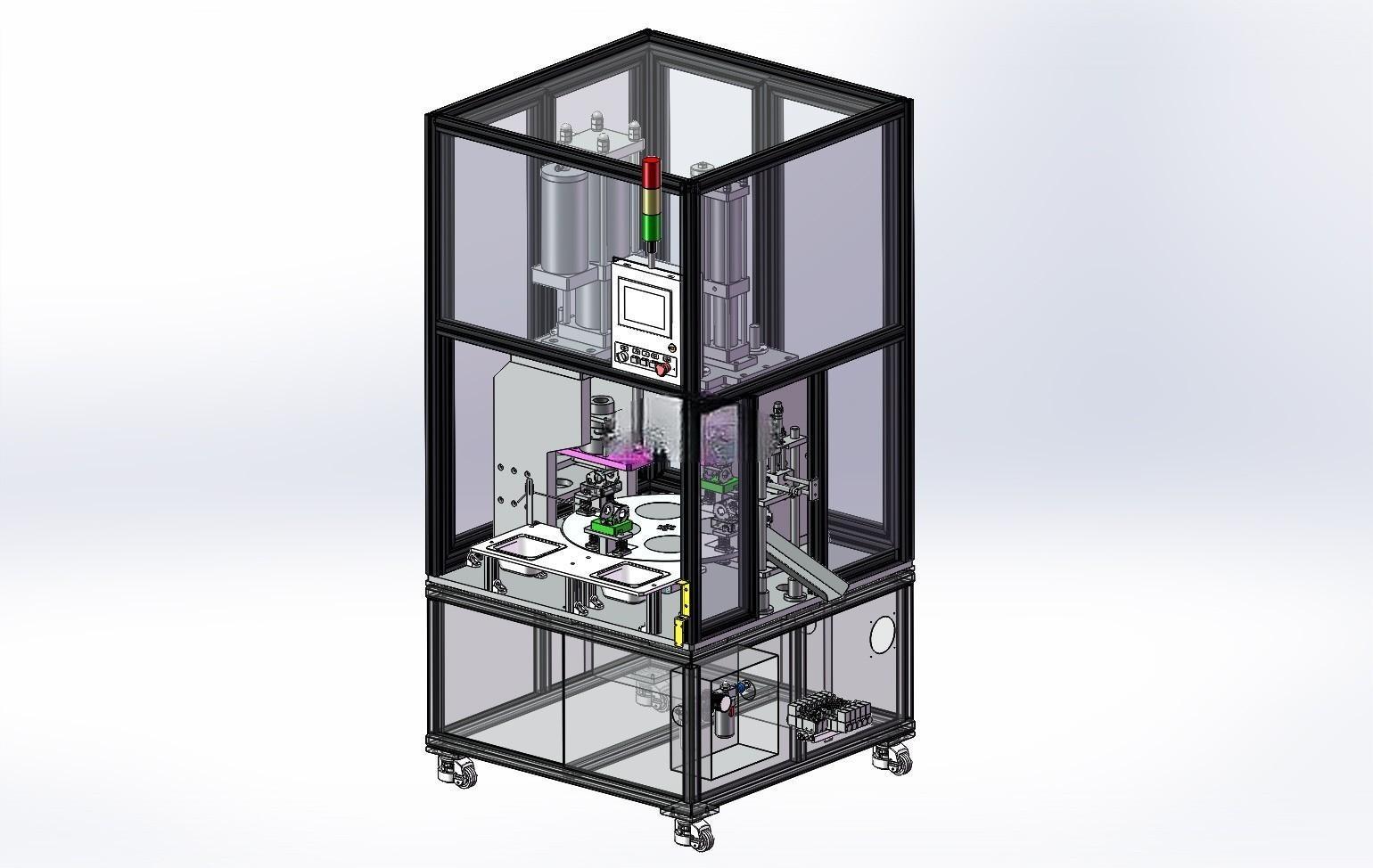

　　这套设备的设计初衷就是解决该工序的效率、品质与安全痛点，整体采用框架式铝型材搭建安全防护外罩，底部搭配可调脚轮与支撑脚，整机安装占地尺寸控制在长1200mm、宽1000mm、高1800mm的范围内，不需要额外做地基预埋，直接放置在硬化车间地面上，调平脚杯后就可以接入气源、电源投入使用，对现有生产线的布局适配性很强，不管是作为独立工位单独布置，还是接入卷收器支架装配线作为在线工位，都不需要对周边设备做大规模改动。设备核心的动作执行单元采用两套并列布置的气液增压缸，相比纯液压缸，气液增压缸不需要配置独立的液压站，不会出现液压油泄漏污染车间环境的问题，同时出力可以稳定达到3吨到5吨的区间，完全满足销钉铆压的压入力需求，压接行程的重复定位精度可以控制在0.02mm以内，能保证两个销钉的压入深度一致性。这套设备主要面向汽车安全带卷收器零部件的量产加工场景，在卷收器支架的装配工序中，销钉铆压是直接决定支架连接强度、后续总成装配精度的核心工序，传统手工摆放销钉配合单缸压接的作业模式，不仅需要操作人员反复对位放件，单工位节拍很难突破15秒每件，还容易出现销钉放歪、压接深度不一致的问题，不良率常年维持在3%左右，同时压接过程无防护的话，销钉崩飞、压手的安全隐患也一直存在。

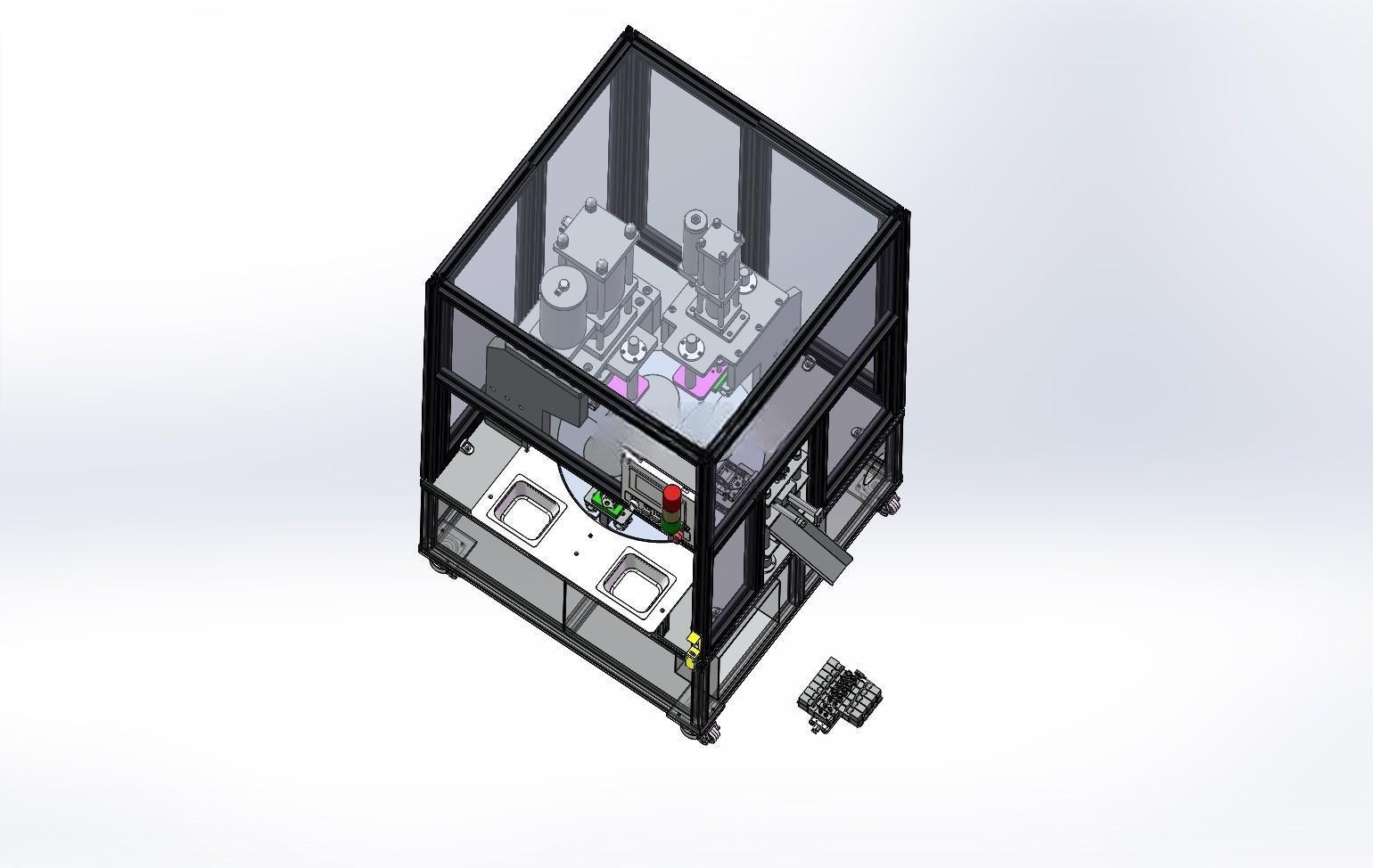

　　工位转位采用凸轮分割器驱动多工位转盘，转盘上设置有对应的工件定位仿形座，仿形座根据卷收器支架的实际外形做了避空设计，放件时只需要将支架卡入定位槽就能完成初定位，不需要额外做锁紧动作，操作人员只需要在上下料工位将支架和两种不同规格的销钉分别放入对应的定位孔内，转盘就会按照设定的节拍自动转位，将工件输送到铆压工位，两套增压缸同步下行完成两个销钉的压接动作，压接完成后转盘再次转位到下料工位，设备自带的顶料机构会自动将压接完成的工件顶出，顺着下料滑槽滑落到接料盒内，整个过程除了人工放件之外不需要其他人工干预，单工位节拍可以压缩到8秒每件，效率比传统人工作业提升近一倍。

　　在安全设计上，设备的防护外罩采用透明亚克力板做封闭，上下料工位配置安全光栅，一旦操作人员的手进入设备危险区域，设备会立刻停止动作，同时压接工位设置有压力传感器，实时监测压接过程的压力曲线，如果出现销钉漏放、放歪导致压力异常的情况，设备会自动报警并停止运行，避免不良品流到下一道工序。转盘的定位精度靠凸轮分割器的机械结构保证，不需要额外加定位销，长期运行也不会出现工位偏移的问题，日常维护只需要定期给分割器加注润滑脂、检查增压缸的气源压力即可，维护成本很低。

　　在结构细节设计上，设备的操作面板布置在上下料工位的正前方，高度设置在距离地面1100mm的位置，符合操作人员站立作业的人机工程学要求，按钮布局按照放件、启动、急停的操作顺序排列，减少操作人员的转身、抬手动作。接料滑槽采用倾斜15度的设计，工件滑落过程不会出现磕碰划伤的问题，滑槽出口位置可以直接对接生产线的输送带，实现工序间的自动流转。气路元件全部布置在设备底部的安装板上，走线走管全部采用线槽封闭，避免长期运行过程中管线被磨损，同时预留有气源处理三联件的安装位置，可以实时调节气源压力，过滤压缩空气中的水分，延长气动元件的使用寿命。
