铰链合页耐久性循环测试装置结构

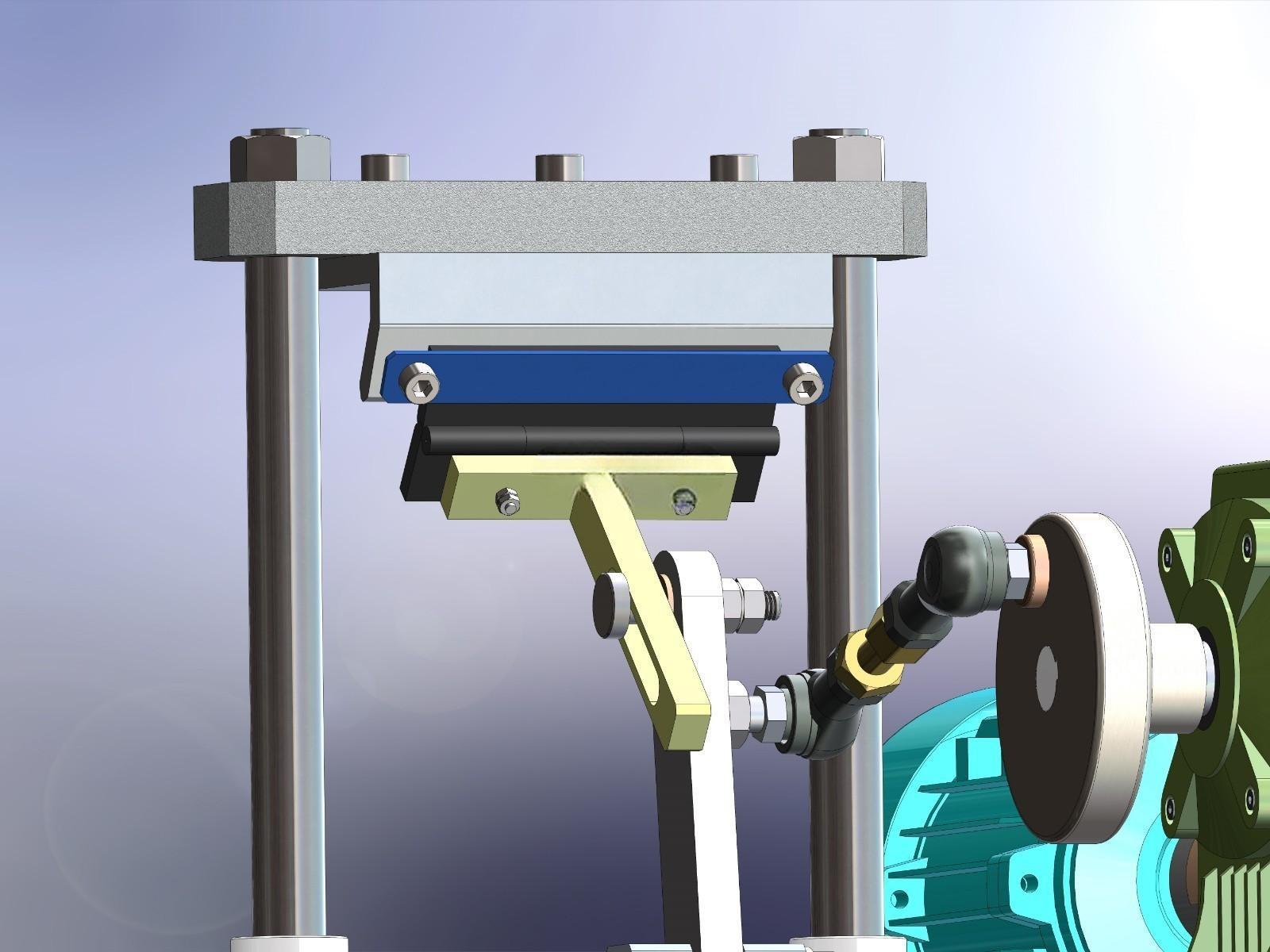

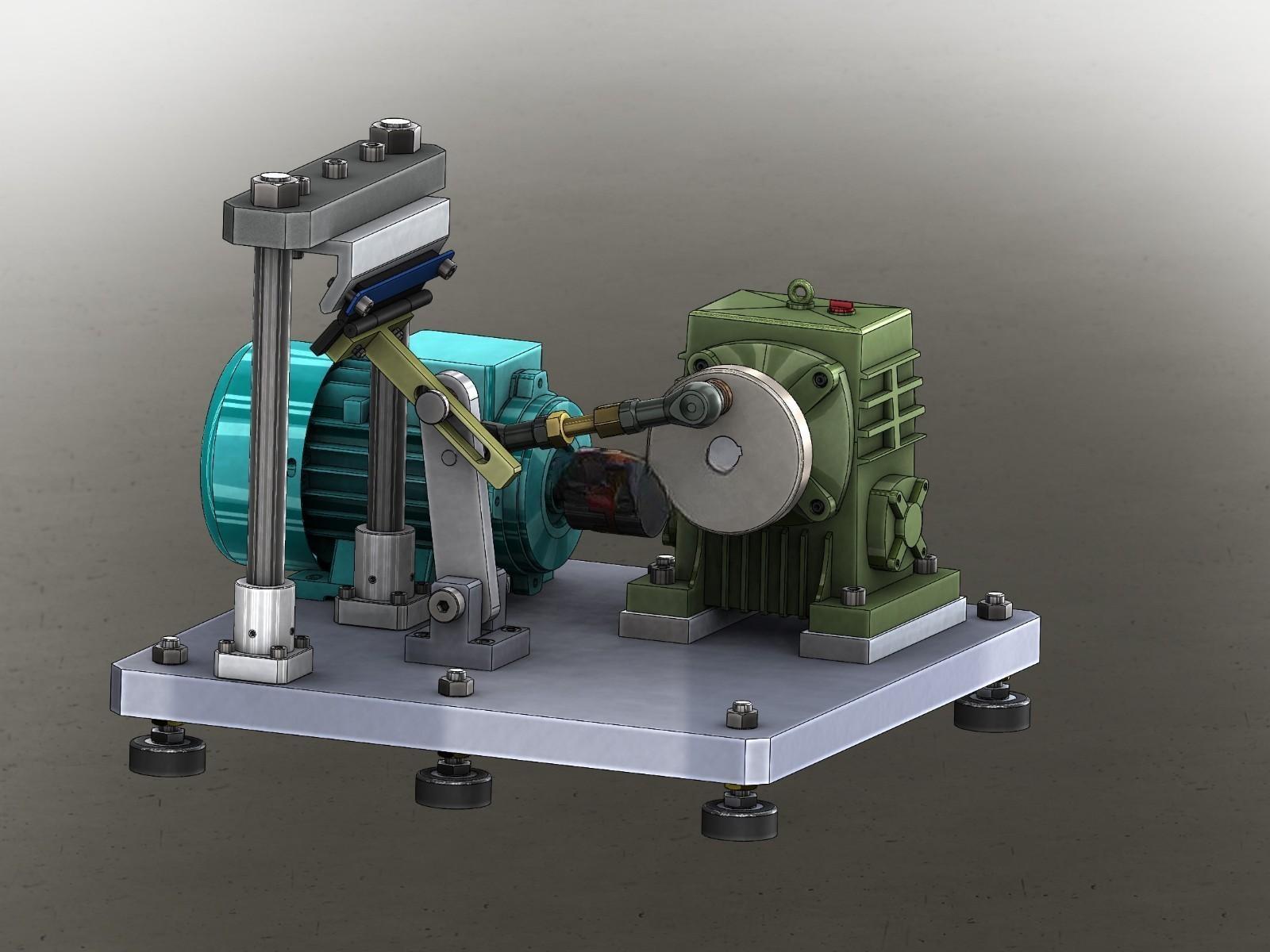

　　减速箱输出端连接偏心转盘，转盘上设置可调节位置的曲柄销轴，通过调节销轴在转盘径向滑槽内的固定位置，就能改变曲柄的回转半径，进而调整摇杆的摆动角度范围，适配不同开合角度要求的铰链测试需求，比如柜门合页常见的90度开合、特殊阻尼铰链的110度开合，都可以通过调整曲柄偏心距快速适配，无需更换整套传动部件。曲柄与摇杆之间采用杆端关节轴承连接，能补偿安装过程中产生的微小同轴度误差，避免传动过程中出现卡滞、附加载荷影响测试精度的问题，摇杆末端直接连接待测试铰链的活动页，固定页则安装在立式可调安装支架上，支架的两根立式导柱上设置可上下滑动的固定座，能根据不同规格铰链的安装高度调整装夹位置，适配不同尺寸、不同安装孔位的铰链产品装夹需求。这套测试装置主要面向门窗五金、家具五金生产环节的成品可靠性验证场景，在五金件量产前的型式试验、来料批次抽检、工艺改进后的性能验证环节都能用到，用来模拟铰链、合页类转动连接件在长期往复开合过程中的磨损、疲劳失效情况，替代人工反复开合的低效测试方式，获取更稳定可复现的测试数据。整套装置的动力输出端采用三相异步电机作为动力源，通过弹性联轴器与蜗轮蜗杆减速箱直连，这种传动布局能在紧凑空间内实现大减速比传动，输出足够的扭矩同时降低输出转速，匹配铰链测试所需的低频次往复摆动工况，避免转速过快导致的测试工况与实际使用场景脱节。

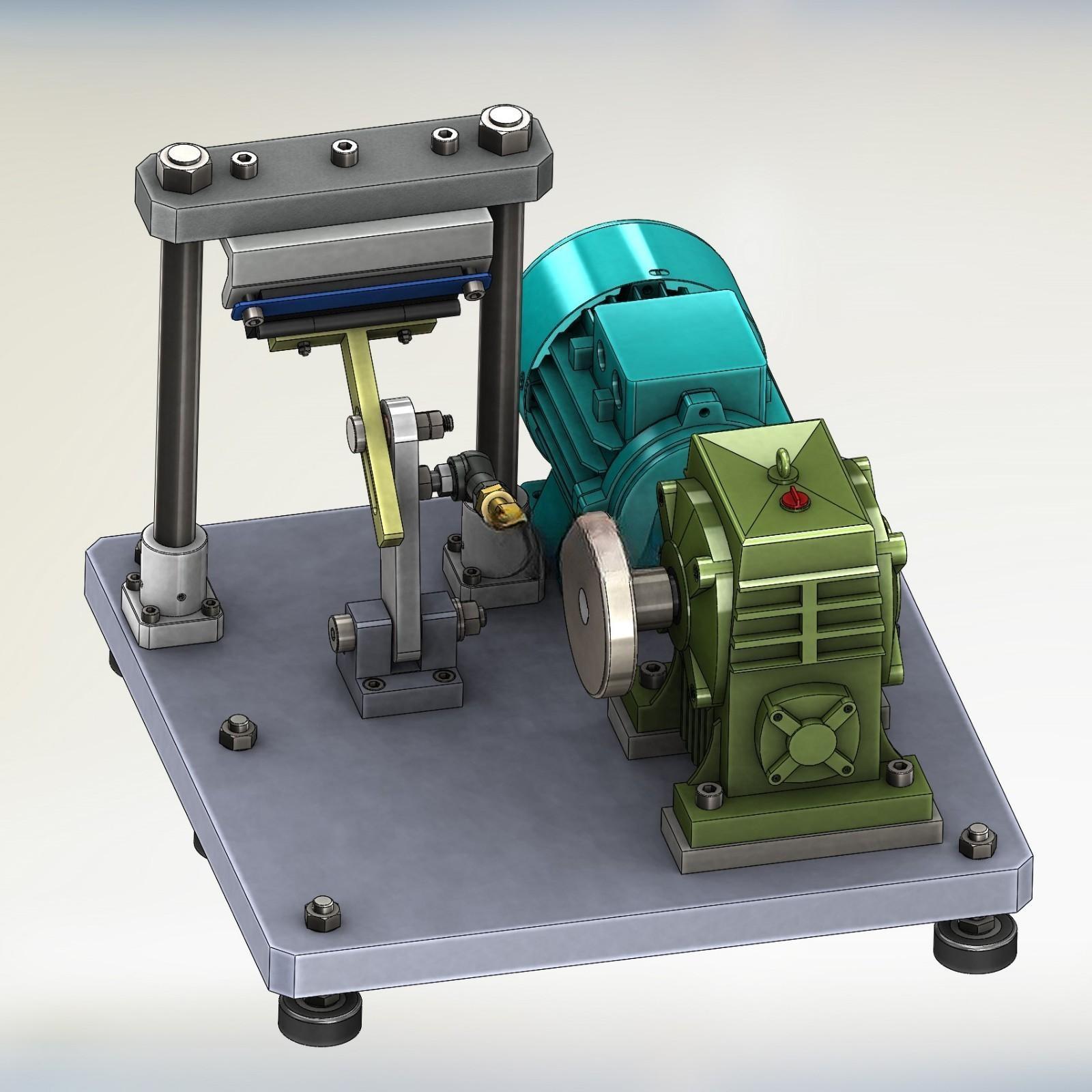

　　整套机构固定在一块加厚钢制安装底板上，底板底部设置四个可调减震脚杯，既可以调整台面水平度，也能吸收电机、减速箱运行过程中产生的振动，避免振动传递到台面导致装夹的铰链出现松动，保证长时间测试过程中设备运行的稳定性。从安装边界来看，整套装置的底板长宽尺寸控制在小型试验台的适配范围内，不需要额外做地基固定，放置在常规实验室工作台面上即可使用，立式支架的高度经过优化，不会出现摇杆摆动过程中与台面、周边部件干涉的情况，所有传动部件的运动包络都在底板上方的安全区域内，外露的运动部件可以根据需求加装透明防护外罩，避免测试过程中人员误触运动部件。

　　设计过程中优先考虑了测试工况的模拟真实性，整套机构的运动逻辑完全复现铰链日常使用时的往复转动过程，没有额外附加多余的载荷，测试过程中可以根据需求在铰链活动端加装配重块，模拟门板、柜门的自重带来的负载，让测试数据更贴近实际使用场景。传动链路的选型上，蜗轮蜗杆减速箱具备自锁特性，在电机停机时可以立刻锁止输出轴，避免摇杆因为惯性继续摆动导致测试计数出现偏差，也方便测试过程中随时停机调整参数、更换试样。装夹结构采用快拆式压板设计，更换待测试铰链时不需要完全拆卸固定螺栓，只需要松开压板即可快速取放试样，减少测试间隙的辅助时间，提升批量测试的效率。

　　整套结构的零部件都采用模块化设计，电机、减速箱、曲柄摇杆机构、装夹支架都可以单独拆分，后期如果需要测试更大规格的铰链，只需要更换对应长度的摇杆、调整电机功率和减速箱速比即可，不需要重新设计整套设备的底座框架，具备不错的拓展性。在实际使用过程中，这套装置可以配合计数传感器、扭矩传感器实时记录铰链开合过程中的扭矩变化、开合次数，直到铰链出现磨损松旷、断裂、阻尼失效等情况时自动停机，直接获取铰链的疲劳寿命数据，为产品的结构优化、材料选型提供可靠的数据支撑，相比传统的人工手动测试，不仅测试效率提升数倍，测试数据的一致性也更有保障，不会因为人工操作的力度差异、开合角度偏差导致测试结果离散度过大的问题。
