工厂产线气动式物件翻转转接设备

　　在板金加工类离散制造车间的产线布局中，折弯工序与下游皮带输送线的工位衔接一直是容易被忽略的效率卡点——经过上道折弯设备加工完成的板件，出料姿态与下游工序的进料要求存在90度左右的姿态差，若采用人工翻转搬运，不仅单件作业节拍难以匹配折弯机的连续出料速度，人工操作过程中也容易对板件折弯边造成磕碰划伤，尤其针对表面有覆膜要求的装饰类板件、精度要求较高的结构钣金件，人工翻转的不良率长期维持在较高水平。这套气动驱动的物件翻转转接设备，正是针对这一具体工位痛点开发的专用衔接装置，直接架设在折弯机出料端与下游皮带线的衔接空位，不需要对原有产线的主体设备做大规模改造，安装适配性较强。

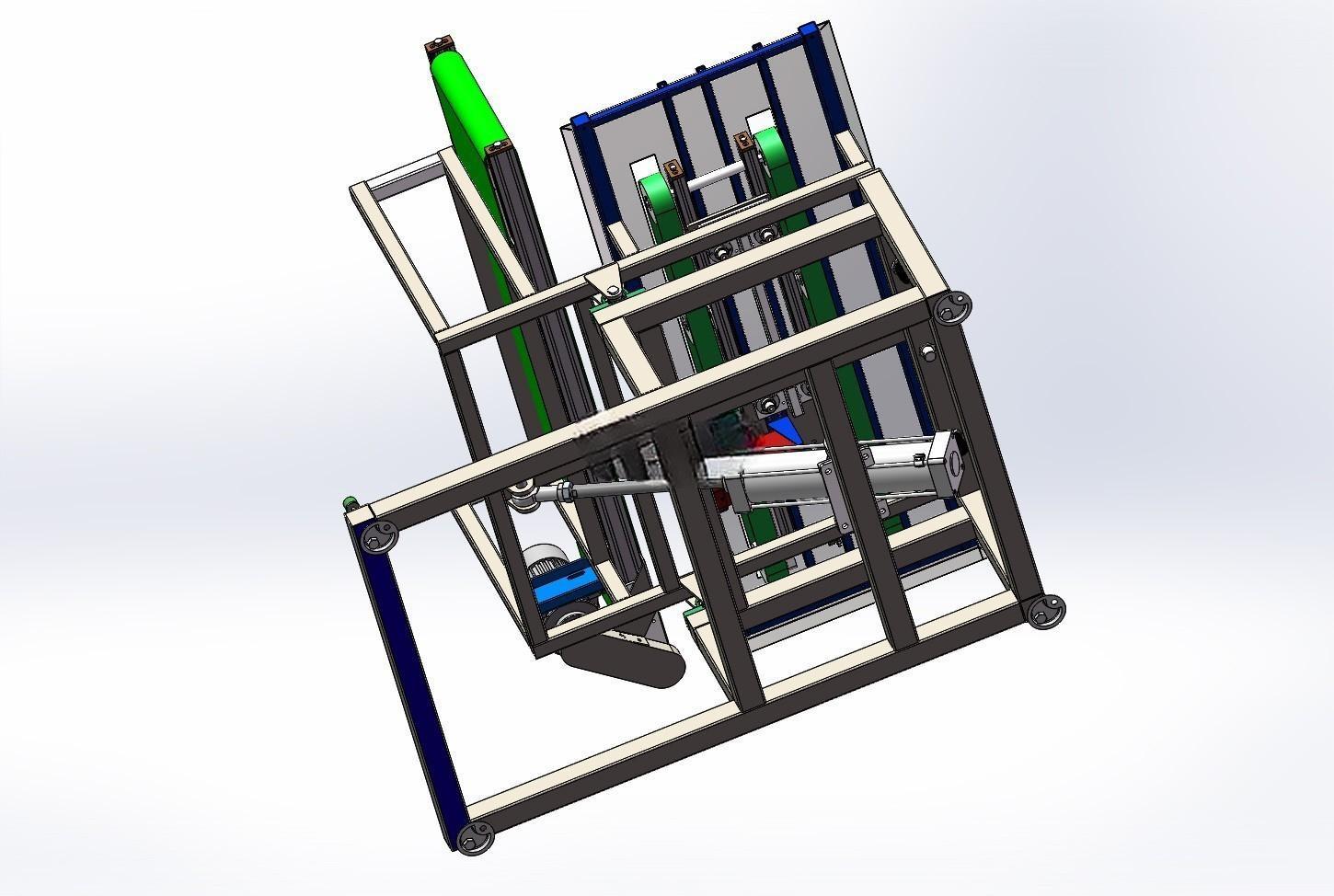

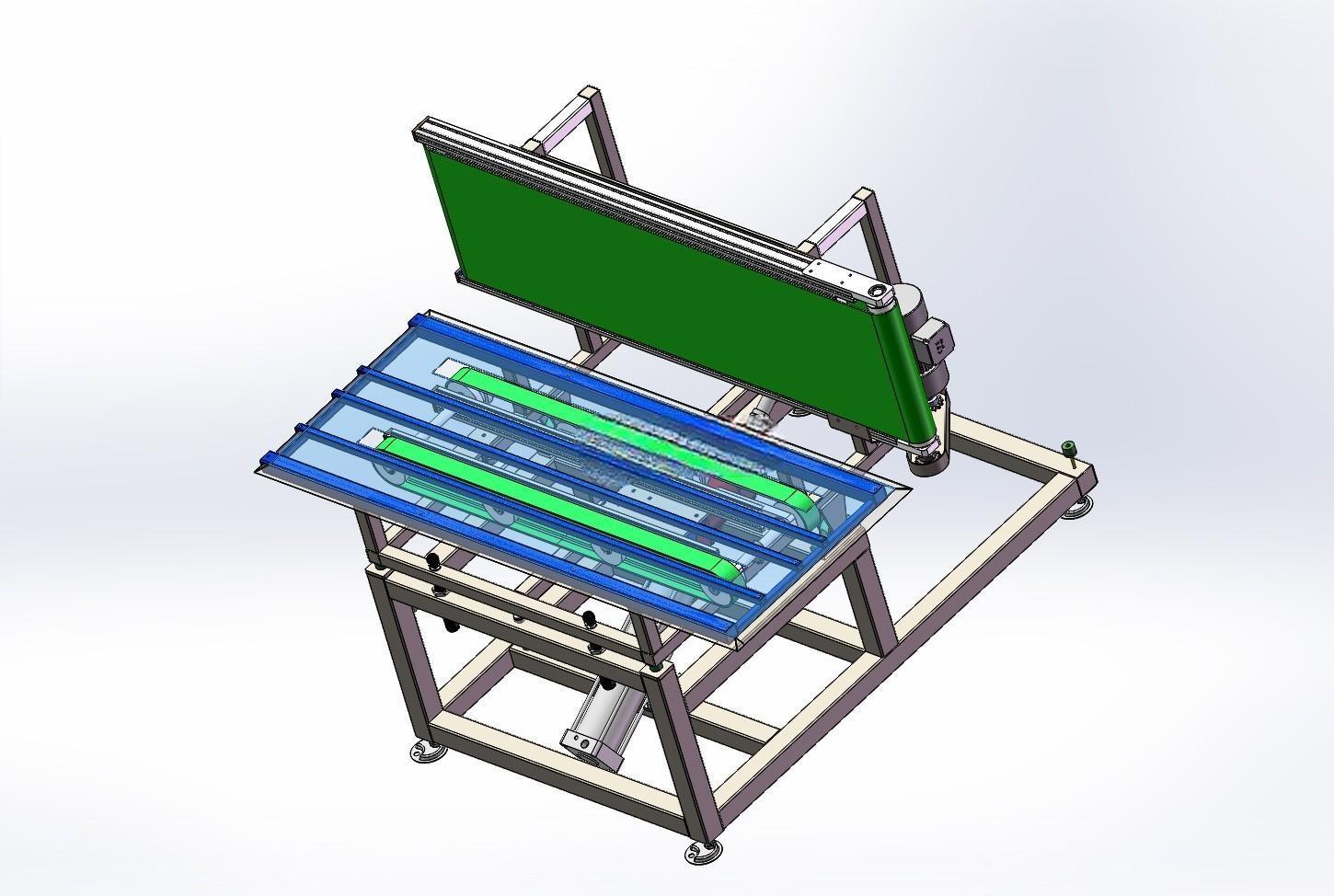

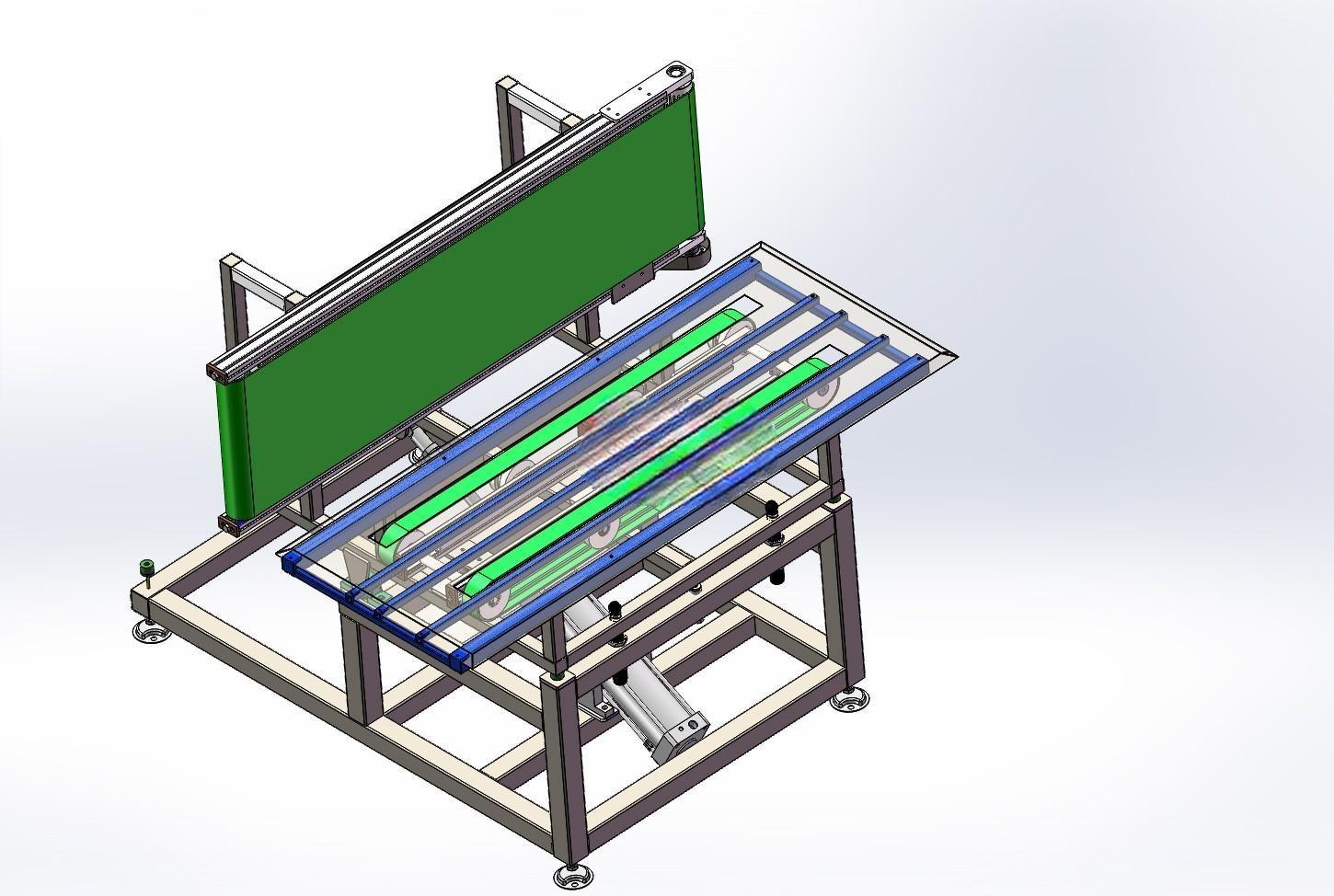

　　从功能实现逻辑来看，整套设备的动力源全部采用工厂常规配置的压缩空气作为动力介质，没有引入液压或者伺服电驱单元，一方面是因为翻转工位的负载普遍在20kg以内，气缸的输出推力完全可以满足负载要求，另一方面气动元件的维护门槛更低，车间一线的保全人员不需要经过复杂的电控培训就能完成日常的故障排查与易损件更换。设备的翻转执行框架采用方管焊接成型的框式结构，相比板式焊接结构，框式架体的自重更轻，同时预留了足够的镂空空间，方便现场布线、气路排布以及日常的积尘清理，架体底部配置了可调高度的支撑脚杯，安装时可以根据现场折弯机出料口的实际高度、皮带线的进料高度差做±30mm范围内的高度微调，不需要额外加工过渡垫板。

　　翻转动作的执行逻辑做了针对性的限位设计，架体上配置的两组直线导轨副承担翻转架的导向承载，气缸的伸出与缩回行程两端都设置了缓冲阻尼结构，避免翻转到位时的刚性撞击导致板件移位或者表面损伤，翻转架的夹持部位做了包胶处理，接触板件的位置采用硬度适中的聚氨酯材料，既可以保证夹持时的摩擦力足够，避免板件在翻转过程中滑落，也不会在板件表面留下压痕。考虑到不同批次板件的尺寸存在差异，翻转架的夹持宽度预留了手动调节余量，现场换型时只需要松开两侧的锁紧手柄，调整夹持挡块的间距就可以适配不同宽度的板件，换型时间控制在5分钟以内，能够满足多品种小批量的钣金加工生产需求。

　　从安装边界来看，整套设备的占地投影尺寸控制在1200mm*800mm范围内，不会占用过多的车间通道空间，架体的最高位置距离地面不超过1600mm，不会遮挡折弯机操作工人的观察视线，气路接口统一设置在架体侧下方的集成阀岛位置，现场安装时只需要接入一路0.5-0.7MPa的压缩空气主管路，就可以完成全部动力连接，不需要额外布置复杂的液压管路或者强电布线。设备的动作节拍可以通过阀组上的节流阀做无级调整，根据上游折弯机的实际出料速度匹配翻转节奏，最快可以实现10秒/件的翻转转接效率，完全能够匹配常规数控折弯机的连续生产节拍，替代人工完成重复性的翻转转接作业，降低一线操作工人的劳动强度，同时减少人工操作带来的品质不良风险。

　　在结构设计的细节上，架体的所有转动铰接位置都采用了带密封的自润滑轴承，不需要日常频繁加注润滑脂，能够适应钣金车间存在少量粉尘的作业环境，避免金属粉尘进入铰接位置导致的卡滞磨损。设备的上下动作行程做了双重限位保护，除了气缸本身的行程限位之外，还额外设置了机械硬限位块，即使出现气压波动或者阀组误动作的情况，翻转架也不会超出设计行程范围，避免与周边的折弯机、皮带线结构发生碰撞。考虑到车间日常的设备移位需求，架体底部的脚杯旁边预留了脚轮安装位，如果后期产线调整需要移动设备，只需要安装上四个万向脚轮就可以方便地推移位置，不需要调用叉车等辅助搬运设备。这套翻转装置除了应用在折弯工序与皮带线的衔接场景之外，也可以根据实际生产需求调整夹持结构，适配其他需要完成物件姿态翻转、工位转接的生产环节，具备一定的场景拓展适配性。
