气缸驱动90度98寸电视立直翻转设备

　　这款立直翻转设备主要面向大尺寸显示屏组装、检测、包装工序段的产线需求，针对98寸这类大尺寸电视整机在水平工位完成配件装配、屏幕检测后，需要转换为直立姿态进入后续立向包装、老化测试或者栈板码放工位的场景设计，替代传统人工抬扶翻转的作业模式，避免大尺寸屏体在人工翻转过程中出现受力不均导致的屏裂、边框变形问题，同时降低大尺寸重物翻转作业的安全风险。设备整体翻转作业的有效承载长度适配1.5米级的大尺寸屏体载台，翻转驱动采用标准气缸作为动力源，相比伺服电机搭配减速机的翻转方案，气缸驱动的结构更简单，后期维护成本更低，在固定90度翻转角度的工况下，到位位置通过机械硬限位配合气缸行程锁定，重复定位精度能够满足产线流转的定位要求，不需要额外增加复杂的角度闭环控制元件。

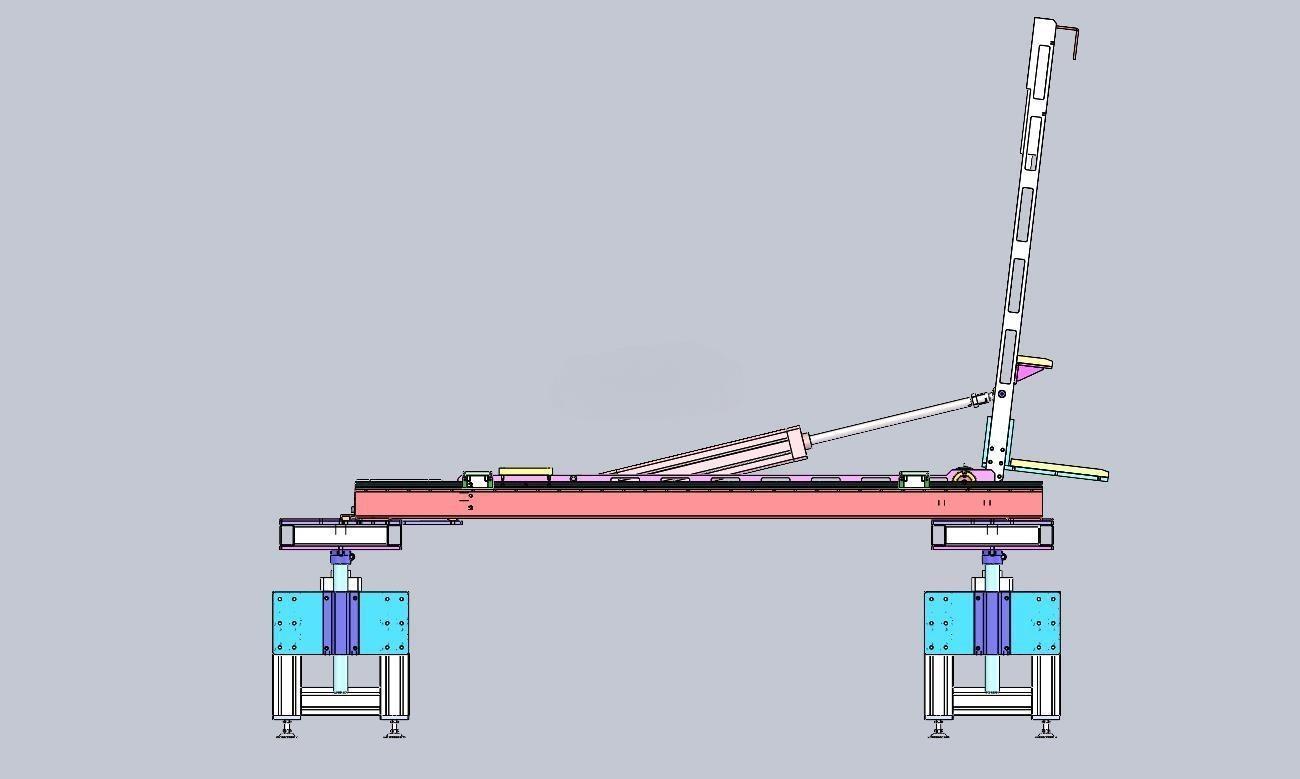

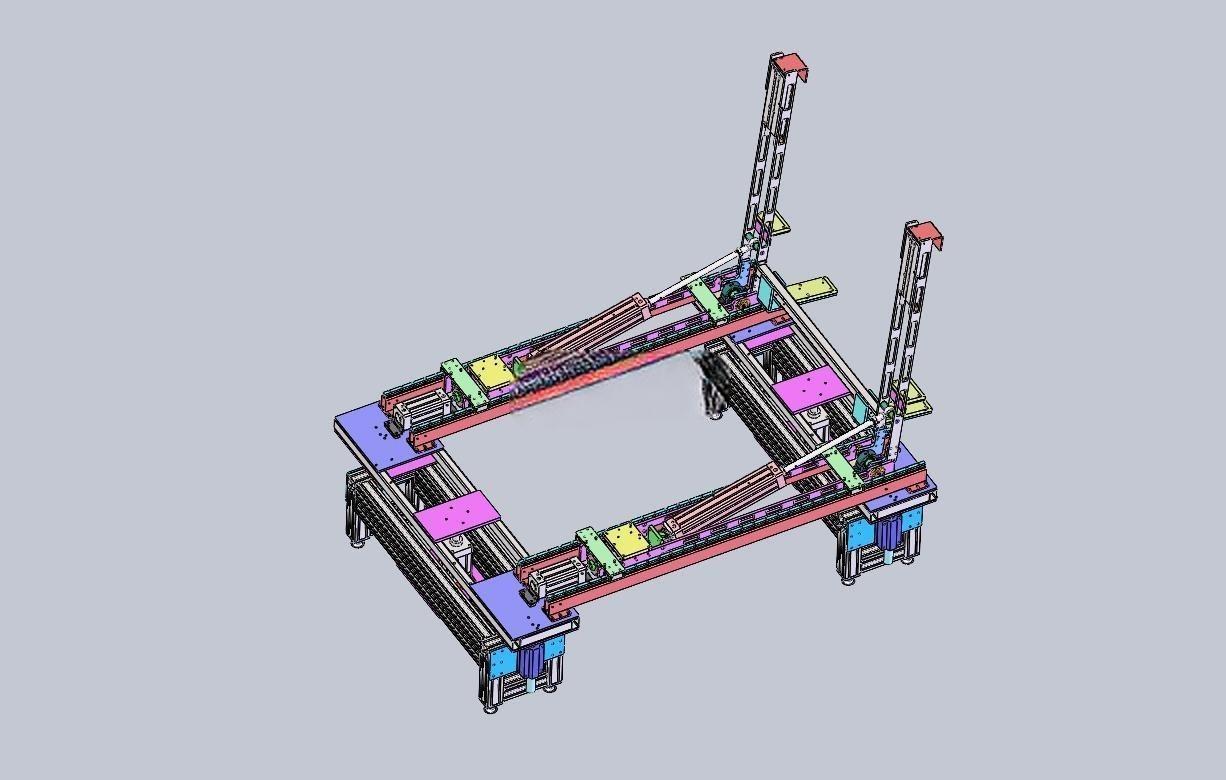

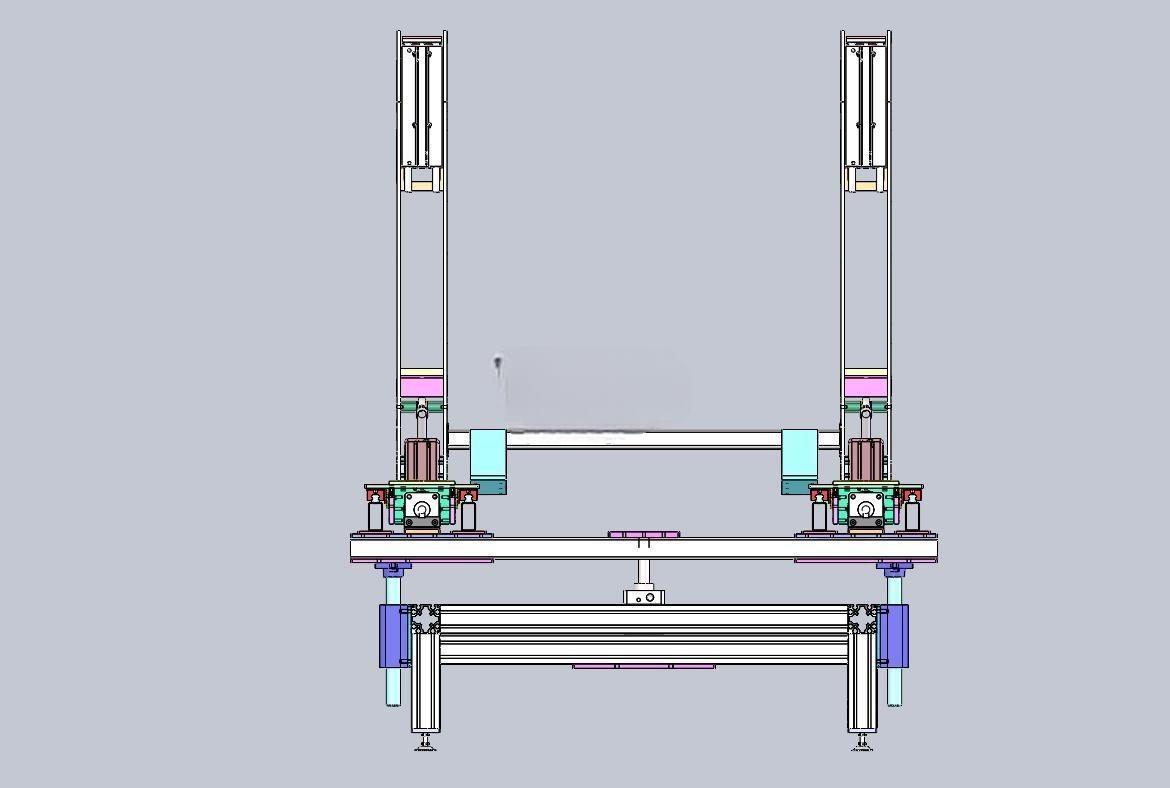

　　从结构布局来看，设备底部设置两组可调节高度的支撑立柱，立柱底部配置安装脚座，可直接通过膨胀螺栓固定在车间硬化地面上，也可搭配脚轮实现工位间的短距离移位，支撑立柱上方承接水平布置的载台底座，载台表面设置有可调式定位挡块，可根据不同尺寸屏体的工装托盘调整定位位置，适配一定尺寸范围内的屏体载具，不需要针对单一尺寸定制专属载台。翻转机头部分通过铰接座安装在载台的一端，作为翻转动作的执行端，摆手机头配套设置有真空吸附或者夹爪固定接口，可根据现场屏体的固定方式选择对应的夹持组件，翻转过程中气缸的缸筒端铰接在载台底座的中部位置，活塞杆端铰接在翻转机头的摆臂上，气缸伸出时推动摆臂绕铰接轴做90度回转，将水平放置在载台上的屏体连带载具一同抬升翻转至直立状态，气缸缩回时带动摆臂回落至水平位置，等待下一个待翻转工件上线。

　　设计过程中针对翻转过程的受力做了针对性优化，摆臂采用矩形钢管焊接后加工的结构，在保证结构刚性的前提下尽可能降低摆臂自身重量，减少气缸的负载压力，铰接位置采用带座轴承配合销轴的连接方式，降低翻转过程的转动阻力，同时在翻转的两个极限位置都设置有聚氨酯缓冲垫，避免硬接触产生的冲击传递到屏体上，防止屏体受震出现内部元件损坏。导轨组件布置在载台的两侧，可配合产线的输送辊道实现工件的自动上线与下线，不需要额外配置移栽机构对接，翻转直立后的工件可直接通过立向输送线流转到下一个工位，设备的整体安装边界宽度适配常规大尺寸屏产线的线体间距，不需要对现有产线做大规模改造即可直接对接安装，气源接口采用标准快插接头，现场只需要接入常规0.5-0.7MPa的压缩空气即可正常工作，不需要额外配置液压站或者电控伺服系统，普通设备维护人员经过简单培训即可完成日常的保养与故障排查。

　　在实际工况适配中，设备的翻转速度可通过气缸配套的调速阀做双向调节，可根据不同重量屏体的翻转需求调整伸出与缩回的速度，避免翻转速度过快导致工件甩出或者速度过慢影响产线节拍，载台表面设置有防滑垫，防止工件在载台上出现滑移，翻转机头的夹持位置可根据屏体的重心位置做上下调整，保证翻转过程中工件的重心始终处于铰接点的稳定受力区间内，避免出现翻转过位或者重心偏移导致的设备卡滞。
