铁芯装配外圆轴跳动激光检测设备

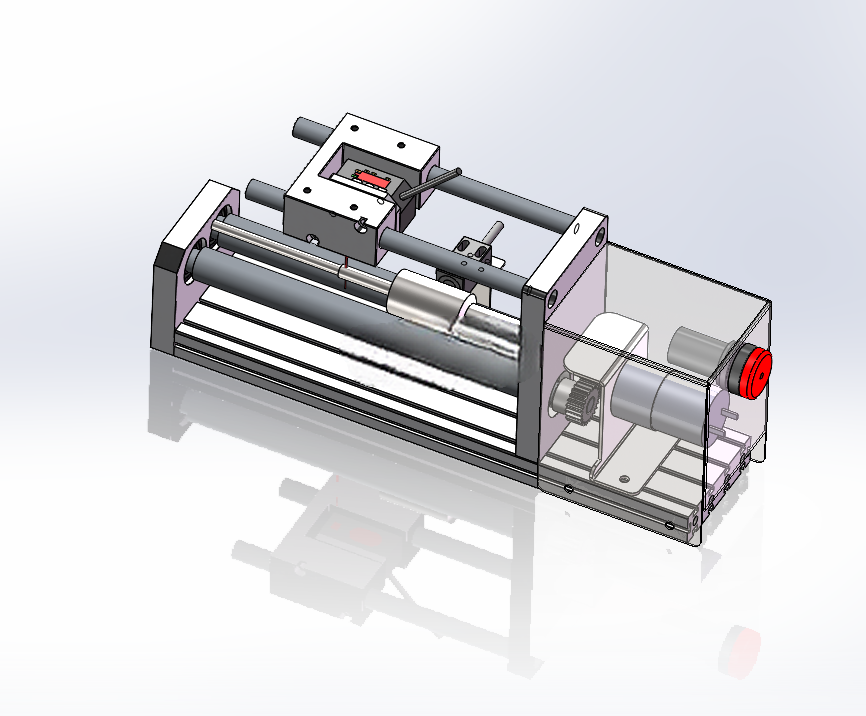

　　在电机铁芯类零部件的量产装配环节，成品轴的径向跳动公差是直接影响后续动平衡、轴承装配寿命以及整机运行噪音的核心管控项，传统人工打表检测的方式不仅效率难以匹配产线节拍，不同检测人员的操作手法差异也会带来数据离散度大的问题，这套检测装置正是针对这类轴类零件装配后的跳动检测需求开发的专用工装。整套设备采用卧式悬臂轴装夹布局，核心支撑框架采用标准铝型材搭配加工件拼接而成，底部预留了标准的安装孔位，可直接固定在生产线旁的工作台面上，整体占地宽度控制在600mm区间，纵深方向不超过300mm，不需要额外改造现有产线的工位布局，适配多数中小型零部件装配线的工位空间边界。

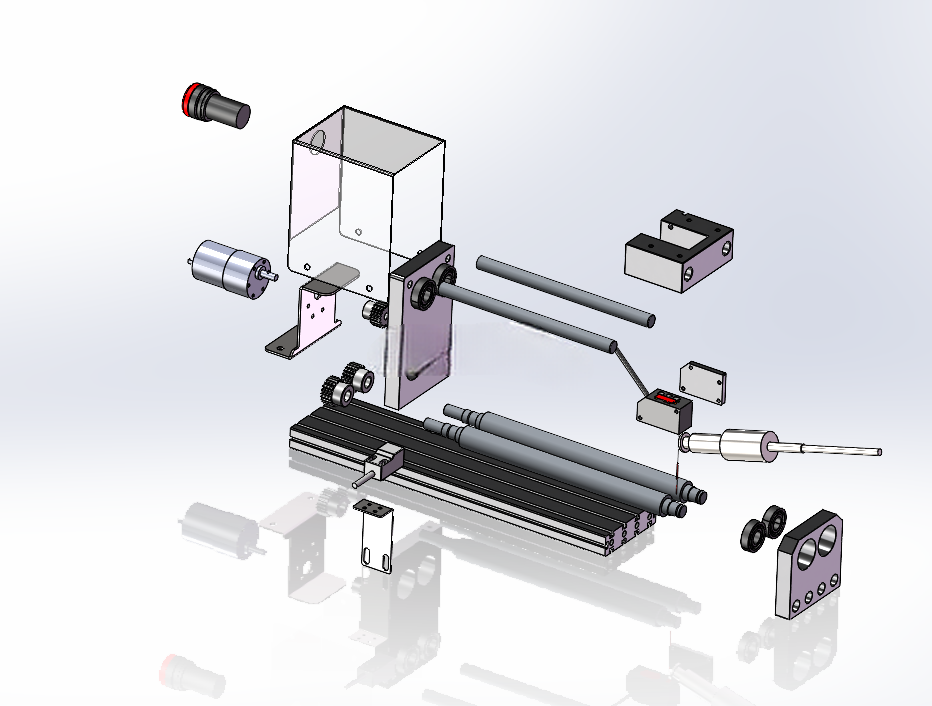

　　装夹端采用弹性顶紧配合电机直驱的结构，待检测的铁芯组件装配到检测轴上后，端部的弹性顶紧机构可以快速完成工件的轴向定位，不需要额外的螺栓锁紧操作，单工件装夹耗时可以控制在3秒以内，驱动电机通过联轴器直接带动检测轴匀速转动，转速设定在每分钟60转的区间，既可以保证检测数据的采样密度，也不会因为转速过高带来工件甩动的检测误差。检测执行单元采用滑台搭载激光位移传感器的结构，两根平行的光轴导轨作为滑台的运动导向，手动拨杆可以带动滑台沿着轴的轴向方向快速移动，能够覆盖长度在200mm以内的轴类工件不同检测截面的跳动测量需求，传感器的安装座预留了微调结构，可以根据不同直径的工件调整传感器的测量距离，保证测点始终落在传感器的有效量程范围内，所采用的HGC1050系列激光位移传感器检测分辨率可达0.03mm，能够稳定识别轴面0.02mm以上的跳动偏差，检测数据可以直接对接产线的质量管控系统，自动判定工件是否合格。

　　整套工装的设计逻辑完全围绕现场操作的便捷性展开，没有冗余的复杂结构，所有运动部件都做了外露处理，日常维护时不需要拆解大量防护结构就可以完成导轨润滑、传感器校准等操作，电气走线全部沿着型材内侧的线槽布置，避免生产过程中线缆被工件剐蹭带来的故障。在实际应用场景中，这套装置可以直接布置在铁芯压装工位的下游，工人完成铁芯与轴的压装工序后，直接将工件放到检测位，按下启动按钮就可以自动完成整根轴的跳动检测，检测完成后设备会通过指示灯提示合格状态，不合格工件可以直接在该工位进行返工调整，避免不合格品流到后续的轴承压装、动平衡工序造成更大的成本浪费。

　　滑台的行程位置设置了硬限位结构，避免手动移动滑台时超出行程碰撞两端的安装板，传感器的测点位置正对着轴的水平最高点，这个位置的测量数据受工件自重带来的挠曲变形影响最小，能够更真实地反映轴本身的形位公差偏差。驱动端的轴承座采用双轴承支撑结构，可以有效抵消检测轴转动时的径向窜动，保证检测基准本身的跳动量控制在0.01mm以内，避免基准误差传递到最终的检测结果中。设备的操作侧没有突出的结构件，工人取放工件时不会有磕碰的风险，所有加工件的边角都做了倒角处理，符合生产现场的安全设计要求。针对不同长度规格的轴类工件，只需要更换对应规格的检测定位轴，调整顶紧机构的伸出长度，就可以快速完成换型，不需要对整体框架结构做改动，适配多品种小批量的生产场景。
