卧式布局台式注塑成型设备结构设计

　　这套台式注塑设备的结构方案，核心面向小批量精密塑件生产、实验室配方验证、小型加工门店的日常生产场景，相比大型卧式注塑机，它的占地尺寸控制在1.8米长、0.6米宽、1.1米高的范围内，不需要做专门的设备地基，普通硬化车间地面放置调平后即可投入使用，安装边界预留0.8米的后侧维护空间、1.2米的前侧操作空间就能满足日常换模、料筒清理、参数调试的操作需求，对于厂房面积紧张的小微加工主体、职业院校实训车间来说，空间适配性远优于常规工业级注塑设备。

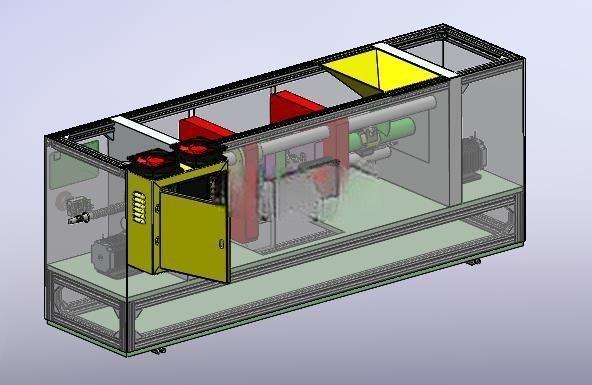

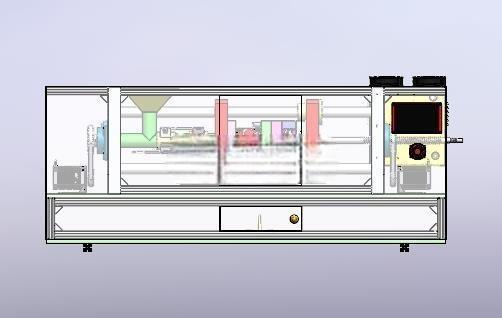

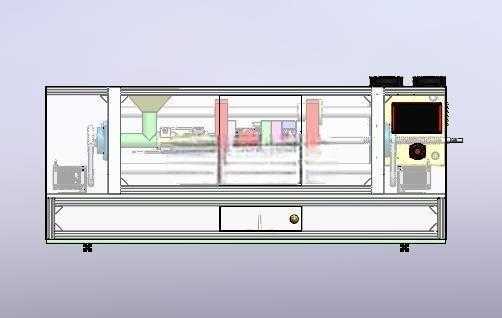

　　从功能逻辑上看，设备沿长度方向依次排布合模单元、注射塑化单元、驱动与动力单元，合模侧采用三板式结构设计，导柱做了高频淬火加硬处理，表面粗糙度控制在Ra0.8以内，开合模过程中动模板的平行度公差可以稳定控制在0.02mm每百米范围内，避免飞边、塑件壁厚不均的常见问题，最大可容纳模厚150-280mm的小型模具，锁模力输出覆盖10吨到20吨区间，足够应对单重50g以内的热塑性塑料件成型，比如小型电子接插件、家电按键、塑料紧固件、文创类小塑件的生产需求。塑化单元采用单螺杆结构，螺杆直径25mm，长径比20:1，料筒分段设置三段加热圈，每段加热区独立配温度传感器，控温精度可以维持在±2℃区间，能适配PP、PE、ABS、PS等常用通用塑料的塑化要求，喷嘴处做了单独的温控段，防止停机后喷嘴冷料堵塞，也能在开机时快速达到射胶温度，减少预热等待时间。

　　设计过程中优先考虑了台式设备的操作便利性，操作侧的安全门做了上下滑移式结构，不占用侧向操作空间，安全门配行程联锁开关，门体未完全闭合时设备无法执行射胶、合模动作，避免操作过程中的机械伤害风险。设备顶部预留了排气接口，可以对接车间的废气收集管路，排走塑化过程中产生的少量烟气，改善车间操作环境。驱动部分采用电机加液压系统的组合布局，液压站集成在设备尾部的腔体内，油路做了内置排布，外部没有裸露的高压油管，既减少了油路磕碰损坏的风险，也让设备整体外观更规整，日常清理设备表面的料屑、灰尘时不会被外露管路干涉。射胶部分的行程、压力、速度都做了分段可调设计，针对不同结构的塑件可以设置多段射胶参数，比如针对薄壁件可以提高前段射胶速度避免冷料缺胶，针对厚壁件可以切换保压压力梯度减少塑件缩痕，满足不同结构塑件的成型工艺要求。

　　考虑到日常维护的便捷性，料筒的加热圈、螺杆头、止逆环这些易损件都设计成了快拆结构，不需要吊装设备，两名维护人员借助常规工具就能在半小时内完成易损件的更换，合模机构的润滑点做了集中引出设计，日常加注润滑脂时不需要拆开设备护板，在操作侧就能完成所有润滑点的保养作业。设备底部设置了四个可调支撑脚杯，同时预留了脚轮安装位，需要调整设备位置时可以加装脚轮推移，不需要额外的叉车搬运，适配小型车间经常调整设备布局的使用需求。顶出机构采用液压顶出结构，顶出行程0-60mm可调，顶出速度、压力独立设置，可以适配不同模具的顶出需求，避免顶出过程中塑件变形、顶白的问题。设备的电控柜集成在机身侧面，所有电气元件都做了防尘处理，接线端子预留了20%的备用点位，后续如果要加装机械手取件、模温机对接、自动送料机等周边辅助设备，不需要重新布设主线路，直接从备用点位取电、接信号就能完成扩展，降低后续产线升级的改造成本。

　　在结构强度校核阶段，机身框架采用矩形钢管焊接成型，焊接后做了整体去应力退火处理，长期满负荷运行也不会出现框架变形导致的模板平行度超差问题，模板部分采用45号钢调质处理，锁模受力位置做了局部加厚，避免长期受锁模力作用出现模板凹陷、开裂的问题。射台部分设置了双导向杆，射台前进后退时的同轴度公差控制在0.03mm以内，射嘴和模具浇口套的贴合精度更高，不会出现射胶漏胶的问题。
