旋转铆合压铆设备结构设计方案

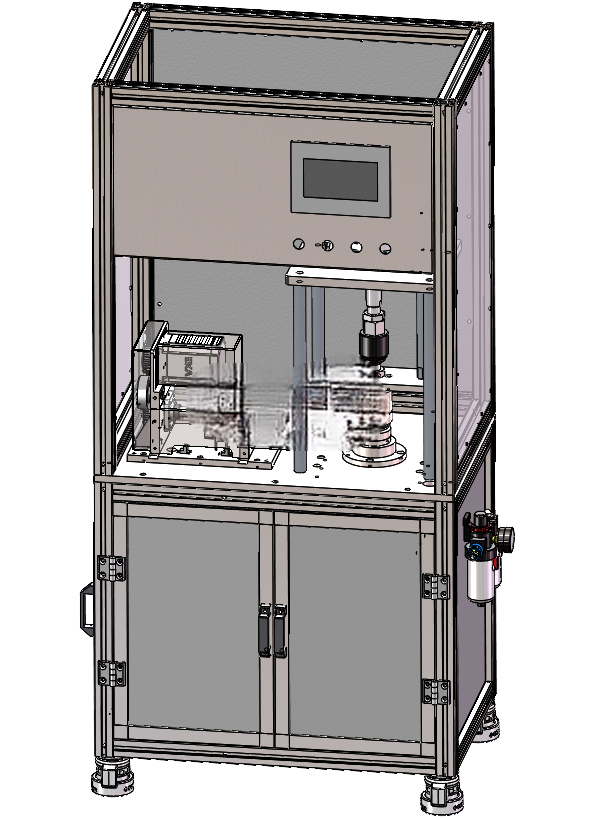

　　在五金零部件、小型机电组件的批量装配环节，带封边要求的壳体类零件铆接一直是产线工位里容易出现品质波动的工序，这类零件往往需要同时保证上盖、垫片与本体的同轴压装精度，还要让封边部位均匀咬合，不能出现局部铆接不到位、压裂壳体或者铆接后同轴度超差的问题，这套旋压铆合结构就是针对这类装配需求开发的专用工位设备结构。从实际产线布局的安装边界来看，这套设备的主体安装基座预留了标准的工装固定孔位，整体横向安装宽度控制在八百毫米范围内，纵向操作纵深不超过六百毫米，整体高度适配常规站立式作业的产线高度，操作面距离地面的高度设置在九百五十毫米，不需要额外搭建加高工作台就能直接嵌入现有装配产线的工位空位，对接上下游的人工上下料工位不需要额外调整产线的输送高度。

　　结构设计上没有采用复杂的多工位转台布局，而是针对中小批量多品种的装配场景，采用单工位人工上下料的布局逻辑，工装定位部分做了快换接口设计，更换不同规格的产品本体定位座只需要松开两个锁紧手柄就能完成，不需要重新校准压装主轴的同轴度，压装主轴的下行行程预留了五十毫米的调节余量，可以适配不同高度的壳体类产品铆接需求。设备的动作逻辑完全贴合实际装配的工艺顺序：人工先将产品本体放入定位工装内，再依次放置垫片、上盖，确认零件摆放到位后触发启动按钮，上方的压料气缸先下行，将叠放的三个零件压紧到定位基准面上，避免后续旋转铆接时零件出现窜动，压紧到位后主电机带动主轴开始旋转，安装在主轴侧方的封边刀架先快速移动到距离产品封边位置两毫米的位置，之后转为慢速进给，让封边刀缓慢接触产品的封边翻边部位，接触后封边刀会跟随产品的旋转做随动进给，保证整个圆周方向的封边受力均匀，不会出现局部过铆或者欠铆的缺陷。

　　封边刀的进给到位位置、到位后的保压停留时间都可以通过操作屏幕直接设置参数，不需要拆开设备调整机械限位，换产时只需要调用对应产品的参数配方就能完成工艺切换，保压结束后压料气缸自动上行复位，封边刀退回初始位置，人工就可以将铆接完成的产品取出，放入下一组待装配的零件。从结构细节来看，封边刀的安装部位做了角度微调结构，可以根据不同材质的壳体调整封边刀的切入角度，针对铝合金、薄钢板、工程塑料等不同材质的封边零件，都能通过调整刀头角度获得合适的铆接卷边效果，避免硬挤压导致的零件开裂问题；压料气缸的压力也设置了调压阀，可以根据零件的承压能力调整压紧力，避免压力过大压伤上盖表面，或者压力过小导致铆接时零件移位。

　　这套结构没有采用复杂的伺服进给系统来控制封边刀的移动，而是采用气动进给配合硬限位的方式，在保证工艺稳定性的前提下降低了设备的制造成本和后期维护难度，日常维护只需要定期给主轴轴承加注润滑脂、检查封边刀的磨损情况即可，不需要专业的电气人员进行复杂的参数调试，非常适合中小型加工企业的装配车间使用。在实际应用场景里，这类旋铆结构可以覆盖直径在三十毫米到八十毫米之间的圆形壳体类零件的封边铆接，常见的如小型电机端盖铆接、过滤器壳体封边、气动元件组件压铆、五金灯具壳体装配等工序都可以适配，相比传统的敲击式铆接或者直压压铆，这种旋转进给的铆接方式需要的下压力更小，铆接后的外观更均匀，封边部位的连接强度也更稳定，不会出现直压铆接常见的局部应力集中导致的壳体开裂问题。
