气缸驱动式托盘叠拆作业设备结构设计

　　在快消品仓储、电商前置仓、生产车间成品下线暂存区这类需要频繁周转木质、塑料托盘的场景里，托盘的堆叠与拆分一直是占用人工较多的环节——人工搬运单块15-25kg的托盘不仅效率低，长期作业还容易出现腰部劳损，人工拆叠的托盘堆垛整齐度差，堆高超过5层后容易出现侧翻风险，这类托盘拆码设备就是针对这类痛点设计的专用作业单元。

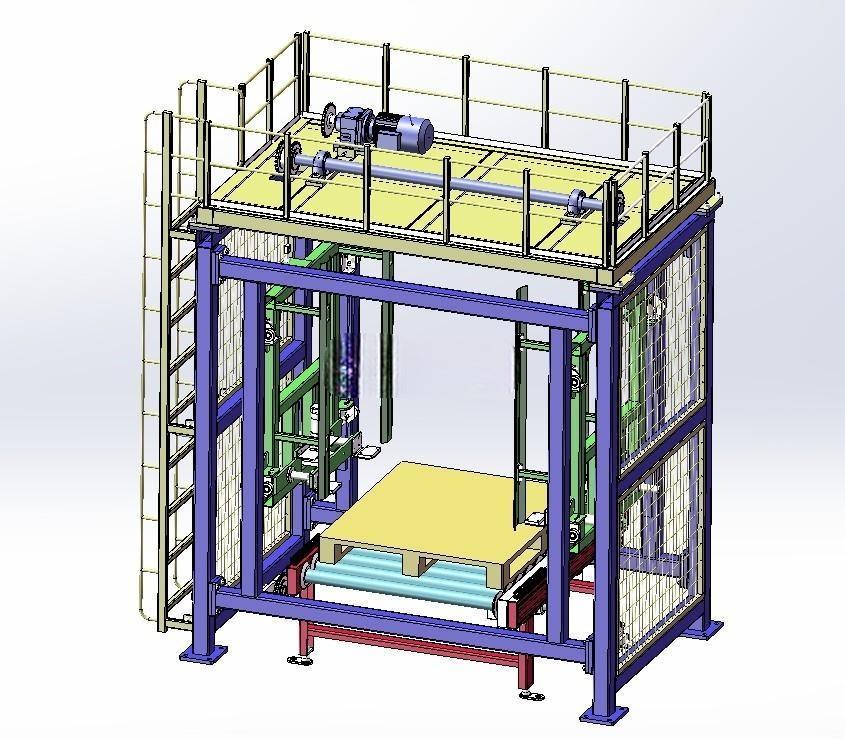

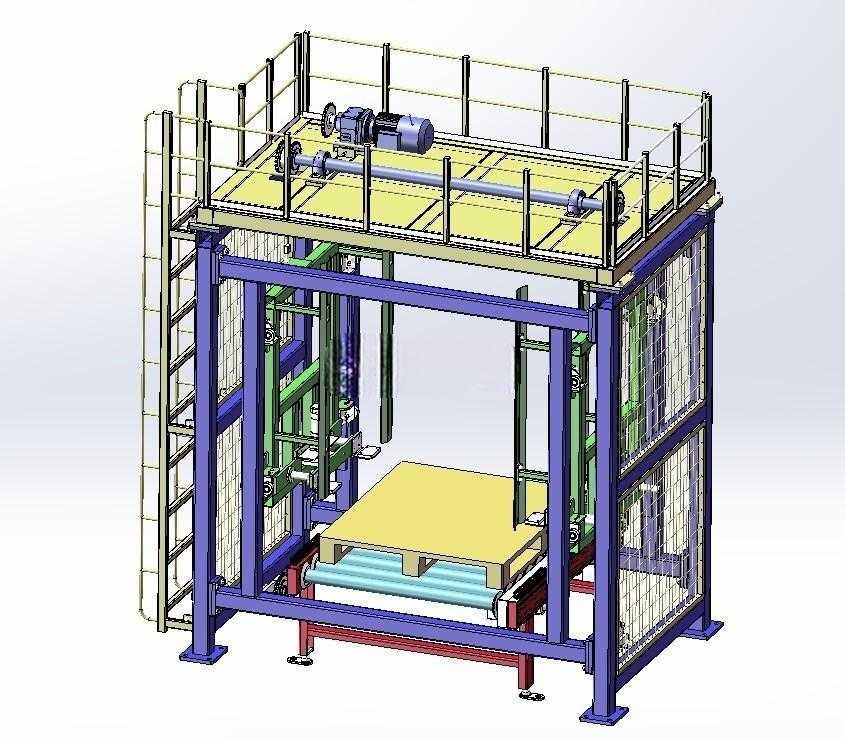

　　这套设备采用气缸作为核心执行元件，没有采用复杂的伺服升降或者机器人抓取方案，核心设计思路就是用最简的结构实现托盘的自动拆分与叠放，降低设备的制造成本与后期维护难度。整体框架采用标准工业铝型材搭建，主立柱选用4080重型铝型材，搭配同系列型材横梁组成双层框架结构，上层设置维护操作平台，平台周边安装1.2m高的安全护栏，侧面搭配斜爬梯方便运维人员登上平台检修顶部的传动组件，设备整体占地尺寸控制在2800mm*2200mm范围内，整体高度3600mm，安装时只需要在地面做4处M16的膨胀螺栓固定即可，不需要额外做深挖的设备基础，适合在现有厂房内直接加装，不需要对车间地面做大规模改造。

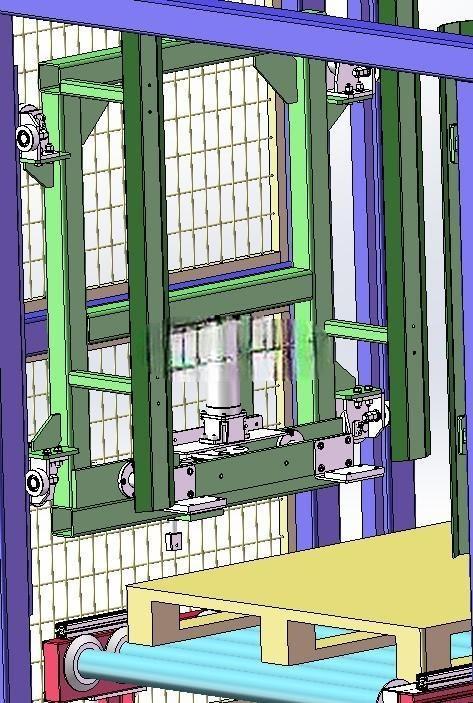

　　设备的作业逻辑围绕托盘的升降、定位、托举三个核心动作设计：下层框架内部设置托盘承载工位，工位下方配套滚筒输送线，可直接对接车间的托盘输送主线，空托盘或者待拆的整垛托盘可以直接通过输送线进入设备作业位，不需要额外的转运设备。两侧的升降气缸搭配导向轴带动夹爪机构动作，拆分托盘时，夹爪托住倒数第二层托盘的边缘，升降气缸带动上层托盘抬升，下层最底部的托盘通过输送线送出，之后夹爪下降将剩余托盘放回承载位，循环动作即可完成整垛托盘的逐块拆分；叠放托盘时，输送线将单块托盘送入工位，升降机构将已堆叠的托盘抬升，新进入的托盘到位后，升降机构放下堆垛完成叠放，整个动作循环节拍可以控制在12秒/次，每小时可以处理300块左右的托盘，完全能满足常规生产线的托盘周转需求。

　　设备的安全防护设计也贴合车间实际使用需求，框架四周除了维护门的位置，全部安装金属网格防护网，网格孔径小于20mm，防止人员肢体误入作业区域造成机械伤害，防护网采用快拆式安装，后期需要更换气缸或者调整夹爪位置时，可以快速拆下对应位置的护网，不需要整体拆解框架。顶部的维护平台铺设防滑花纹铝板，平台边缘设置100mm高的挡边，防止工具从平台掉落砸伤下方作业人员。设备的控制元件全部布置在框架侧面的控制箱内，采用常规的继电器逻辑控制即可实现全流程动作，不需要复杂的PLC编程，普通的设备维护人员就可以完成参数调整与故障排查，后期使用的维护成本很低。

　　从结构细节来看，夹爪部位采用聚氨酯包胶设计，接触托盘时不会刮伤托盘边缘，对于使用频率较高的塑料托盘也能有效延长使用寿命；导向轴搭配自润滑铜套，不需要频繁加注润滑脂，适合在多粉尘的仓储车间环境下使用；气缸全部配备磁性开关，可以实时反馈活塞位置，避免出现动作不到位的卡滞问题；输送线的滚筒采用镀锌处理，耐磨性能好，长期与托盘底部摩擦也不会出现明显的锈蚀。设备的安装边界预留了足够的维护空间，设备后侧距离墙面只需要预留600mm的通道就可以满足日常检修需求，侧面与输送线对接的位置没有突出的结构件，可以直接和不同宽度的滚筒线、皮带线对接，适配现有物流线的改造需求。

　　不同于复杂的机器人拆码方案，这套设备的结构件大部分都是标准型材与标准气缸，加工件占比不到20%，生产组装周期短，对于需要快速上线托盘自动化周转的项目来说，适配性很强，既可以单独作为托盘拆叠工位使用，也可以多台组合布置在托盘输送线的不同节点，配合AGV托盘转运车实现全车间的托盘自动循环调度，不需要人工介入托盘的整理、堆码作业，能有效降低仓储环节的人工投入，同时避免人工搬运托盘带来的安全隐患。
