双头非标自动化组装设备结构设计

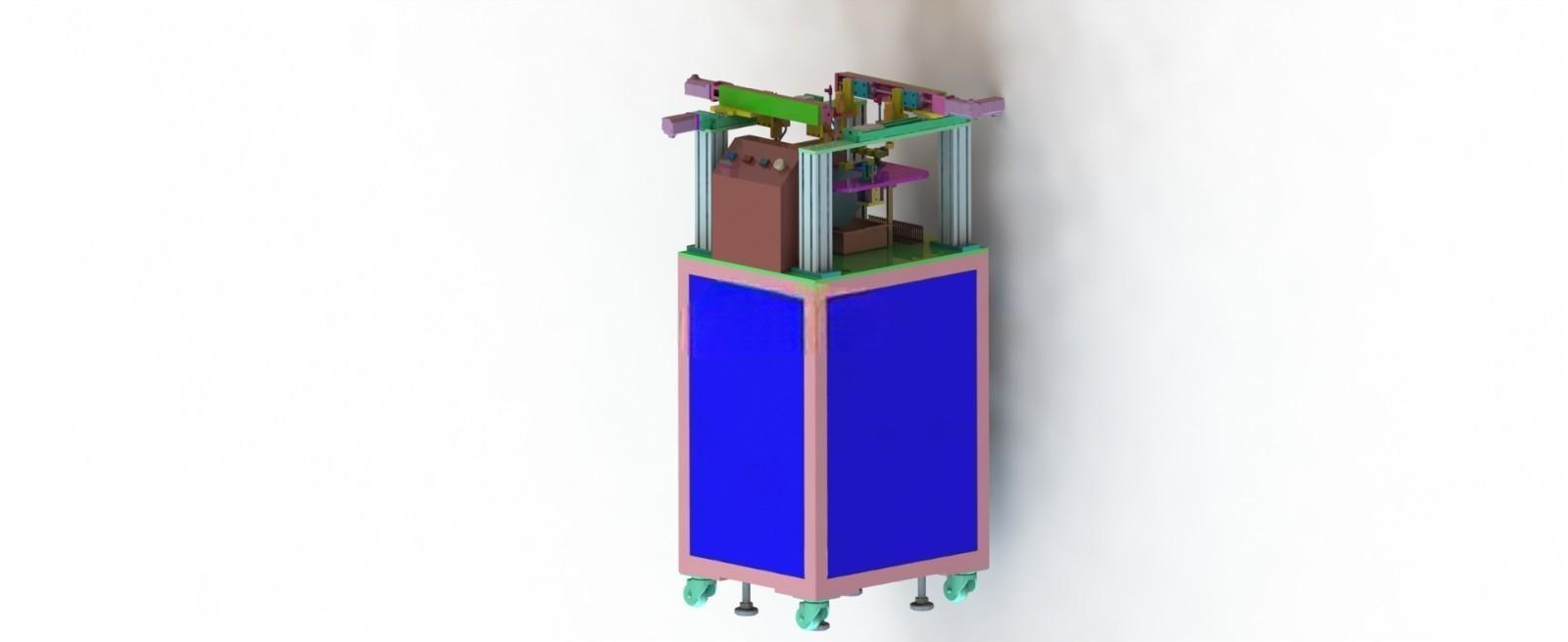

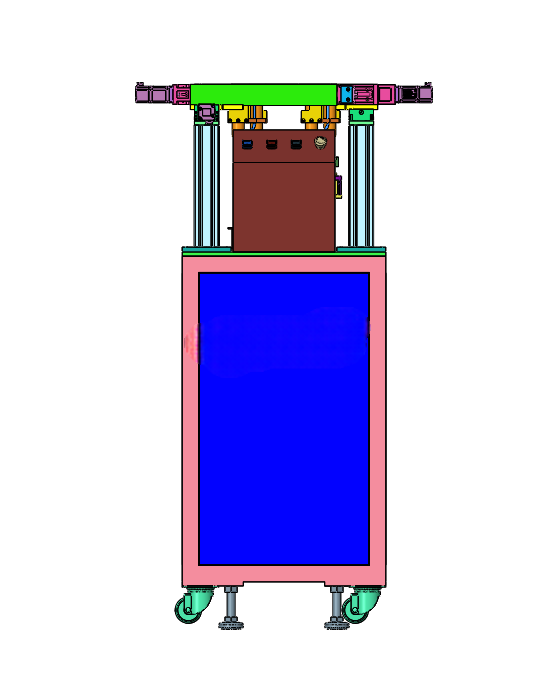

　　这套双头工位的非标组装设备，主要面向3C电子、小五金零部件的批量组装工序场景，适配产线在线式作业需求，可对接前段上料机构与后段检测、包装工位，替代传统人工单工位重复组装操作，在中小型零部件的压装、对位、拼接工序中，能有效降低人工操作的对位误差，提升单工序产出节拍。设备整体采用柜式基座加顶部作业横梁的布局，底部设置可调脚杯与移动脚轮，兼顾设备移位的便利性与工位固定后的调平需求，基座内部预留电气元件安装腔，可容纳PLC主控模块、IO端子排、气动三联件、伺服驱动器等核心元件，柜体侧面预留散热格栅与走线孔位，满足车间现场布线、维护的操作空间要求。

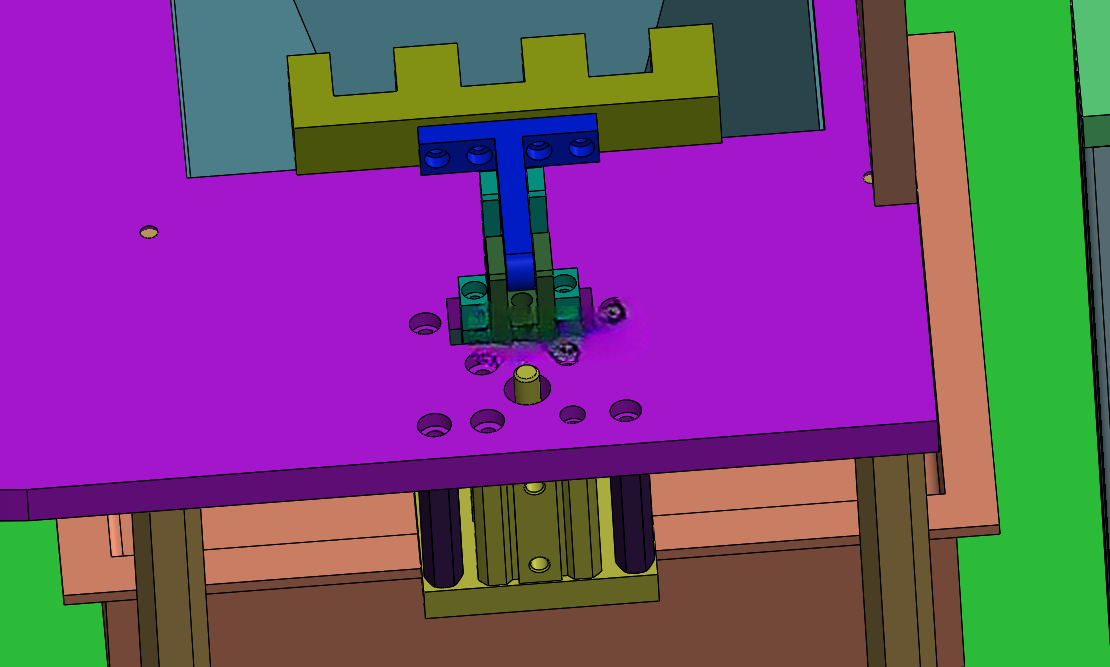

　　顶部作业横梁横跨设备主体，双工位作业头对称布置在横梁直线导轨上，可根据不同产品的组装点位需求，调整两个作业头的间距，兼容同工序双工位同步作业，或是单工位双工序依次作业的模式切换，作业端配置独立的气动夹爪机构，夹爪可根据待抓取物料的外形更换适配夹指，夹指安装位采用标准快换接口，换型时无需重新调整整体机构位置，仅需更换夹指后微调取料点位参数即可。设备的直线运动单元采用重载型直线滑块搭配伺服驱动的传动结构，水平方向重复定位精度可满足多数精密组装的对位要求，垂直方向的压装动作采用气动滑台搭配位移传感器，可实时反馈压装行程，避免压装过位损伤工件，或是压装深度不足导致的组装不良。

　　针对部分需要精准对位的组装场景，设备预留了视觉检测组件的安装位，可加装工业相机与环形光源，在取料后完成物料姿态校正，再移动至组装点位完成装配，无需额外增加人工对位工位。气路选型上采用标准气动元件，所有气缸均配置到位磁性开关，可实时反馈动作到位信号，避免设备撞机风险，传感器选型覆盖物料有无检测、行程到位检测、气压检测等多个点位，所有检测信号均接入主控系统，出现异常时可即时触发停机报警，提示现场操作人员排查故障。设备的安装边界需预留左右侧维护空间，前部预留操作工位的上下料空间，后部预留电气检修门的开启空间，整体高度适配车间标准作业台的操作高度，操作人员无需垫高即可完成上下料、异常排查等日常操作。

　　从结构设计逻辑来看，这套设备的框架采用标准铝型材拼接搭配钣金封板，加工周期短，后期改造成本低，所有运动部件均设置防护挡板，避免车间杂物落入运动导轨造成卡滞，同时防止操作人员误触运动部件引发安全事故。双工位的设计可在单台设备上完成原本需要两台单工位设备的作业量，减少产线占地面积，同时共用一套主控与气动系统，降低设备整体的投入成本，在多品种小批量的零部件组装场景中，可通过更换夹指、调整运动点位参数快速完成换型，适配不同规格产品的组装需求，无需对设备主体结构做大规模改动。设备的走线全部采用坦克链防护，避免运动过程中线路拉扯磨损，所有气管、线路均预留足够的弯曲半径，延长元器件的使用寿命，基座底部的脚轮带刹车结构，设备移位到指定工位后踩下刹车即可固定位置，再通过可调脚杯调平设备，保证水平方向的安装精度，避免因为地面不平整导致导轨运行卡滞、对位精度偏差的问题。
