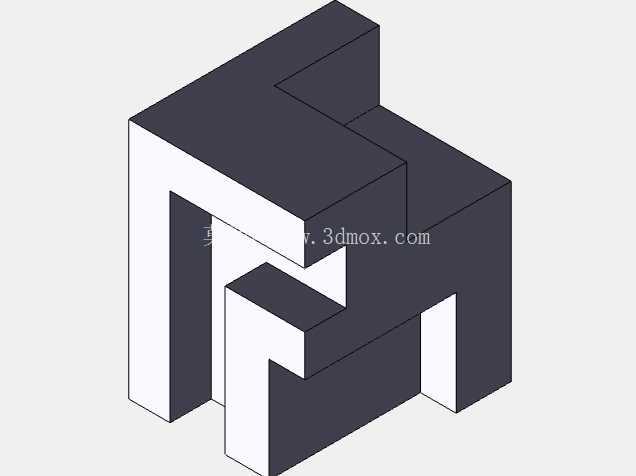

等距视角凹凸组合块体机械练习构件

　　在日常机械结构设计的建模练习环节，这类凹凸组合的块体构件是很多结构工程师入门阶段反复打磨建模思路的典型载体，它没有复杂的曲面特征，所有特征都基于正交平面拉伸、切除生成，却能很好地训练建模者对空间拓扑关系的判断能力，以及对特征先后顺序的逻辑梳理能力。从实际工业应用场景来看，这类凹凸嵌合的块体结构并非只存在于练习案例中，在工装夹具的定位挡块、自动化生产线的工位止停块、模具的抽滑块体、非标设备的框架拼接节点上，都能看到类似的结构逻辑——通过凸台与凹槽的精准配合，实现两个或多个构件之间的无紧固件定位，减少装配环节的调整工作量，同时保证反复拆装后的位置重复精度。

　　从产品功能特性层面分析，这类构件的核心作用是通过几何形态的互锁实现位置约束，相比依靠螺栓压紧的摩擦约束，几何嵌合的约束方式不存在长期使用后螺栓松动导致的位置偏移问题，在需要频繁拆装、工位切换的工装场景中，这种结构的可靠性优势十分明显。比如在小型零件的焊接工装中，定位块采用这类凹凸结构拼接，工人更换不同产品的定位组件时，不需要反复打表找正，只需要将凸台对准凹槽推入，就能保证定位面的位置公差控制在0.02mm以内，大幅缩短换型时间。

　　谈及这个构件的设计思路，首先要明确的是所有特征的基准统一原则，整个构件的设计原点选在底部边角的交点，三个互相垂直的基准面分别对应块体的长、宽、高方向定位基准，所有凸台的拉伸高度、凹槽的切除深度都从对应的基准面开始标注尺寸，避免出现尺寸链累积误差。建模过程中需要优先绘制主体的基础方块，确定整体的外轮廓边界，之后再依次添加凸台特征、切除凹槽特征，这里要注意特征顺序的合理性，如果先切除凹槽再添加相邻的凸台，很容易出现特征之间的零厚度几何错误，导致后续生成工程图或者导入CAM软件编程时出现数据异常。另外，所有凹凸配合的面都需要考虑实际加工的工艺性，尖锐的内角位置要预留退刀槽或者加工圆角，不能直接做成理论上的直角，否则铣削加工时刀具无法到达内角位置，实际加工出来的零件会出现配合干涉，无法顺利嵌合。

　　从外形尺寸与安装边界来看，这类练习构件的尺寸比例参考了实际工业场景中常用的小型定位块规格，整体外轮廓的长宽高比例控制在2:1:1.5左右，凸台的突出高度不超过自身宽度的1.2倍，避免凸台过长在受侧向力时出现断裂变形；凹槽的深度与对应凸台的高度保持0.05mm的间隙配合公差，既保证装配时的顺畅度，又不会因为间隙过大导致定位精度不足。安装边界方面，构件的底部设计为完整的平面，可以直接通过压板或者沉头螺栓固定在设备的工作台面上，底部平面的平面度公差要求控制在0.01mm以内，保证安装后构件不会出现倾斜，影响配合面的位置精度。在实际选型应用时，需要根据承受的侧向载荷大小调整凸台与凹槽的配合长度，载荷越大的场景，配合面的接触长度要相应增加，同时配合面的表面粗糙度要控制在Ra1.6以下，减少反复拆装带来的磨损，延长构件的使用寿命。

　　很多刚入行的结构工程师在做这类构件建模时，容易忽略工艺性的问题，一味按照图纸上的几何线条绘制，完全不考虑实际加工的可行性，比如把内角做成绝对直角、配合面不留装配间隙、凸台根部不做圆角加强，这些问题都会导致设计出来的零件无法实际加工，或者加工出来后装配困难、使用寿命短。通过这类基础块体的建模练习，能帮助设计者建立从建模到加工、装配的全流程思维，而不是只停留在三维软件的虚拟造型层面，每一个特征的添加都要思考对应的加工方式、装配需求、受力情况，这样建出来的模型才具备实际工程价值，而不是单纯的几何图形。
