国产FX3U系列可编程控制器三维结构模型

　　在离散制造产线的电气控制柜搭建环节，这类可编程控制器是整个设备逻辑运算的核心载体，小到单工位的工装夹具动作联锁，大到整条装配线的工位节拍协同、传感器信号采集、执行机构驱动，都需要依托这类控制单元完成逻辑下发。本次还原的这款国产适配型FX3U-48MT单元，在建模阶段优先还原了实际装机时的安装适配边界，整体采用长方体模块化壳体结构，主体外壳为阻燃ABS材质的哑光白饰面，侧边与端部搭配深灰色结构加强筋，既保证壳体的抗形变能力，也能在多模块并排安装时预留足够的散热间隙。

　　从实际使用场景来看，这类晶体管输出型的控制单元，常被应用在对输出响应速度有要求的自动化设备中，比如小型电子元件组装设备、非标检测工位、单机自动化加工单元的逻辑控制，相比继电器输出型产品，它的输出响应延迟更低，能够适配高速脉冲输出的需求，可直接连接步进驱动器、伺服驱动器完成位置控制任务，在小型非标设备的电气选型中，这类48点规格的单元属于兼顾IO点数与成本的主流选型，输入输出点位配比能够覆盖多数单机设备的信号采集与驱动需求，不需要额外扩展过多IO模块就能完成基础配置。

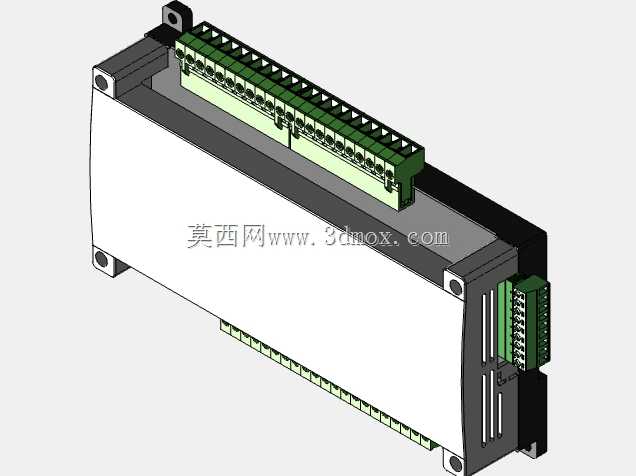

　　建模过程中，对端子排的结构做了精细化还原，上下两侧的绿色螺钉式接线端子排，严格按照实际产品的端子间距、接线开口尺寸做了等比例复刻，每个端子的固定螺钉位置、端子标识条的安装槽都做了结构预留，侧边的扩展连接端口也还原了实际的卡扣结构与插针排布，能够直观呈现与同系列扩展模块的拼接安装方式。端部的安装固定孔位完全匹配DIN导轨安装与螺钉直接固定两种安装方式的尺寸要求，安装耳的厚度、孔位间距都按照工业电气安装的通用标准做了校验，在做电气柜三维布局时，可以直接调用该模型完成排布，提前校验与周边断路器、接触器、开关电源等元件的安装间隙，避免实际装配时出现端子接线空间不足、模块与线槽干涉的问题。

　　从结构设计的细节来看，壳体侧面的散热格栅做了等距的开槽还原，开槽的宽度、深度都参考了实际产品的散热设计，既保证内部电路板工作时的空气流通，也能避免大尺寸异物进入壳体内部造成电路短路。端部的状态指示灯区域，预留了每个输入输出点位对应的指示灯安装位，以及电源、运行、报错状态的指示灯位置，在做设备的操作面板布局或者柜门可视化设计时，可以直接参考该结构预留观察窗位置，方便设备运维人员快速排查设备运行故障。

　　在实际工程应用中，这类控制单元的安装环境多为工业车间的电气柜内部，环境中可能存在一定的粉尘、电磁干扰，所以模型还原时也体现了壳体的接缝结构，上下壳体的卡扣连接位置、密封边的凸起结构都做了呈现，能够直观体现产品的防护结构设计逻辑。接线端子排的倾斜角度也按照实际产品做了还原，这种倾斜式的端子设计，能够让运维人员在接线时更方便地观察端子编号，减少接线错误的概率，同时在柜内布线时，倾斜的端子面能够让走线弧度更自然，避免导线过度弯折造成线芯断裂。

　　做这类电气元件的三维建模，核心价值在于提前完成电气柜的虚拟布局校验，很多非标设计项目中，工程师往往只关注元件的电气参数，忽略了外形尺寸与安装空间的匹配，导致实际装配时出现模块与线槽干涉、接线空间不足、柜门无法正常关闭等问题，精准的三维模型能够在设计阶段就完成空间干涉检查，同时也能为设备的操作培训、运维手册制作提供可视化的三维素材，让现场运维人员更直观地了解元件的结构布局、接线位置与安装方式。这款模型在细节还原上兼顾了外观展示与工程实用性，没有做过度的外观美化，所有结构尺寸都参考实际量产产品的安装参数，能够直接应用在各类自动化设备的三维设计项目中，帮助结构工程师与电气工程师完成协同设计，减少现场安装的整改工作量。
