西门子S7-1200系列紧凑型PLC控制器

　　在离散制造产线的分布式控制场景里，这类紧凑型PLC是单工位控制单元的核心选型，从3C电子组装线的工位逻辑联锁，到小型包装设备的动作时序控制，再到暖通空调系统的末端设备调控，都能看到同规格产品的落地应用。不同于大型机架式PLC需要搭配独立电源、通信模块扩展，这款紧凑型单元把CPU、输入输出通道、电源回路集成在单一壳体内部，能直接卡在标准DIN导轨上完成安装，不需要额外设计安装转接板，对于设备集成商来说，能大幅压缩电气柜内的占用空间，单台设备的电气排布可以更紧凑。

　　从实际接线逻辑来看，顶部的接线端子排按照供电、输入、输出通道做了物理分区，不同功能的接线预留了足够的走线空间，现场接线时不需要额外弯折线缆就能完成端子压接，端子排的防松结构能避免设备长期运行时的振动导致接线松脱，这一点在有冲击振动的冲压设备配套场景里尤为重要。设备正面的状态指示灯按照通道对应排布，调试时不需要连接编程软件就能直观看到每个输入输出点的通断状态，排查现场故障时能快速定位通道问题，减少停机排查的时间。

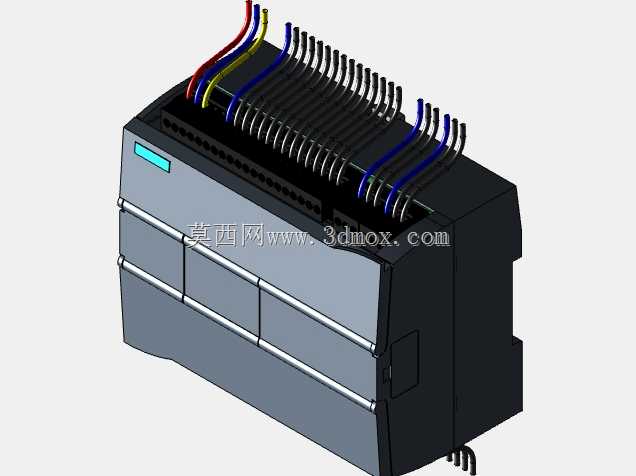

　　建模过程中首先还原了壳体的安装配合尺寸，两侧的导轨卡扣结构完全按照实物的卡扣行程做了还原，保证模型导入电气柜装配场景时，能和标准35mmDIN导轨实现无干涉装配，壳体上的散热筋结构按照实际的通风路径排布，不会出现和相邻电气元件的空间干涉。顶部的接线端子按照实际的接线间距做了等距排布，每个端子的压线空间都做了还原，配套的接线模型按照强电、弱电、信号回路做了分色处理，和现场实际的接线规范保持一致，方便电气设计人员在三维布线时直接参考走线路径，提前规避线缆和柜内其他元件的干涉问题。

　　设备侧面的扩展接口位置做了精准还原，当需要扩展额外的通信模块或者IO通道时，扩展模块可以直接和主机侧面拼接，拼接后的整体外形尺寸连贯，不会出现装配间隙错位的问题，在做整柜电气布局时，可以直接根据模型尺寸预留扩展空间，不需要后期现场整改柜体开孔。壳体正面的品牌标识区域、状态灯透光区域的细节都做了还原，渲染后的视觉效果和实物一致，用于设备方案展示时，能让客户直观看到电气控制部分的配置情况。

　　从安装边界来看，设备上下预留的接线空间符合电气安装规范要求，接线完成后线缆的弯曲半径不会超过线缆允许的最小弯曲半径，设备底部和导轨安装面的间隙预留了足够的散热空间，长期满负载运行时不会因为散热空间不足导致模块过热降频。在做三维布线仿真时，模型的端子坐标和实物完全匹配，自动布线生成的线长数据可以直接用于线缆预制，减少现场接线的线缆裁切浪费。

　　不同于通用型PLC的宽范围适配，这款DC供电的型号专门针对直流供电的工业场景设计，输入输出通道都支持直流信号采集和输出，在移动设备、车载控制单元这类没有交流供电的场景里也能直接使用，不需要额外搭配电源转换模块。建模时特意还原了壳体的材质分色，主体的深灰色工程塑料外壳、正面的浅灰色装饰面板、顶部的黑色端子排都做了材质区分，渲染后的质感和实物一致，用于产品手册配图、方案演示动画时都能直接使用，不需要二次调整材质参数。
