TC4S-24R数显温控装置结构设计

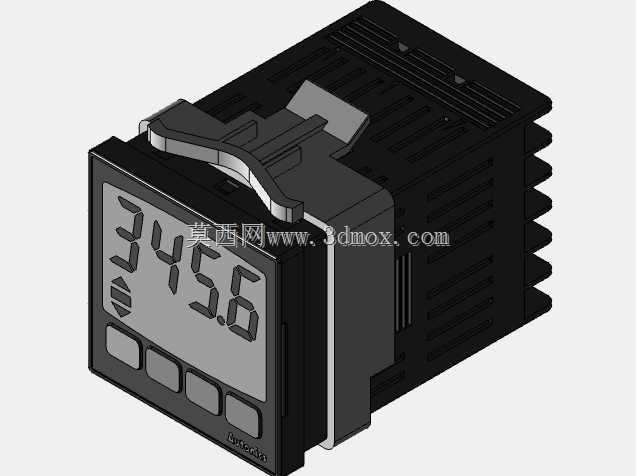

　　在工业温控回路的搭建过程中，这类面板式数显温控装置是小型加热、恒温设备里的核心控制部件，常见于小型工业烘箱、模温控制模块、实验加热台、管道伴热控制等场景，负责实时采集被控端温度信号，对比设定阈值后输出通断或者模拟量控制信号，驱动后端加热或者制冷执行件动作，把被控对象的温度稳定在工艺要求的区间内。从结构设计来看，这款装置采用标准48*48mm的面板安装尺寸，是工控仪表里通用的开孔规格，适配绝大多数电控柜、设备操作面板的预装开孔，安装时不需要额外定制开孔尺寸，直接将主体从面板正面推入预装方孔，靠背部自带的弹性卡扣卡在面板内侧，就能完成快速固定，安装后正面和操作面板齐平，不会突出过多占用操作空间，也不会凹陷导致操作按键难以触碰。

　　正面布局上，上方是大尺寸段码液晶显示屏，采用倾斜式的视窗设计，操作人员站在设备正前方1.5米范围内就能清晰读取当前测量的温度数值，数字段的笔画做了加粗处理，即使车间内光线条件一般，也不会出现读数模糊的问题；显示屏下方排布四个实体操作按键，按键采用微凸的方形设计，按键行程适中，戴薄劳保手套操作也能准确触发，不会出现按空、误触的情况，按键表面做了磨砂防滑处理，长期按压也不会因为表面磨损导致标识脱落。

　　装置主体外壳采用阻燃ABS材质注塑成型，侧面设计有多条平行的散热筋结构，既可以提升外壳的结构强度，避免安装推入时受力变形，也能增大壳体和空气的接触面积，把内部电路板工作产生的热量及时散出，保证装置在0-50摄氏度的工作环境下长期稳定运行，不会因为内部积热出现显示漂移、控制精度下降的问题。背部的接线区域采用分层排布的端子结构，强电输入、信号采集、控制输出的端子做了物理分隔，避免接线时不同回路的导线误碰造成短路，端子的螺丝采用防滑脱设计，拧松时不会从端子座上掉落，方便现场接线操作。从建模细节来看，这款模型还原了装置的所有安装配合特征，包括卡扣的弹性形变预留间隙、散热筋的拔模斜度、面板和壳体的配合止口、按键和面板之间的装配间隙，在做电控柜整体布局建模时，可以直接调用这个模型完成面板开孔的干涉检查，提前验证安装位置是否和柜内其他元件、走线槽产生空间冲突，也能用来做操作面板的人机工程验证，确认显示屏的观察角度、按键的操作位置是否符合现场操作人员的使用习惯。

　　实际选型使用时，这类温控装置的安装深度需要提前预留足够的空间，这款装置主体深度在70mm左右，面板后方需要预留至少100mm的走线空间，方便接线和后期维护，安装时要注意避开强干扰源，比如大功率接触器、变频器的动力线，尽量和动力走线分开排布，避免信号干扰导致温度测量出现偏差。装置正面的防护等级达到IP65，安装在设备面板上之后，可以阻挡车间内的飞溅水滴、粉尘进入装置内部，适合在有少量粉尘、潮湿的工业现场使用，不需要额外加装防护外罩。在做设备三维布局时，这类标准尺寸的工控仪表模型可以大幅提升建模效率，不需要从零开始测绘每个结构细节，直接导入装配后就能完成整体布局校验，避免后期生产安装时出现尺寸不匹配、开孔位置错误的问题，减少现场改孔、调整元件位置的返工工作量。
