RJUM-01-20型工程塑料线性滑动轴承

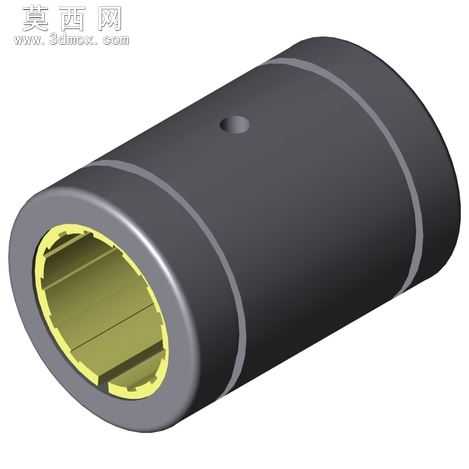

本模型为RJUM-01-20规格线性滑动轴承，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循产品实际尺寸公差要求，对内外径、总长、油孔位置、衬套卡槽等关键结构进行1:1还原，确保模型可直接用于装配验证、运动仿真等工程场景。外观渲染阶段，对外层金属壳体赋予哑光深灰金属材质，添加细微的磨砂质感与边缘倒角高光，还原金属机加工后的真实表面效果；对内层高分子滑动衬套赋予米黄色工程塑料材质，通过调整材质粗糙度与半透参数，体现自润滑塑料的温润质感，同时对衬套内壁的轴向导槽、端部卡接凸棱做了细节纹理处理，避免模型外观过于光滑失真。结构设计上，该轴承为双层复合结构，外层为高强度金属包覆壳体，承担径向载荷与安装定位作用，壳体表面预留注油/定位小孔，可适配安装固定或定期润滑需求；内层为易格斯规格线性高分子滑动衬套，内壁开设多道轴向导槽，既可以存储润滑介质降低滑动摩擦系数，也能容纳运行过程中产生的微小磨屑，避免卡滞问题，衬套与外壳通过周向卡槽实现过盈配合，无需额外紧固件即可保证衬套不随轴发生周向转动。建模过程中优先使用拉伸、旋转、阵列等基础特征完成主体结构，对倒角、退刀槽等工艺结构做了简化保留，既保证模型轻量化，也不会丢失核心装配特征；装配层级按照外壳、衬套的实际装配顺序搭建约束关系，可直接导入各类三维装配环境中完成轴系部件的匹配安装，适配直线运动机构的仿真验证需求。
