双支耳带安装座支撑连接结构件

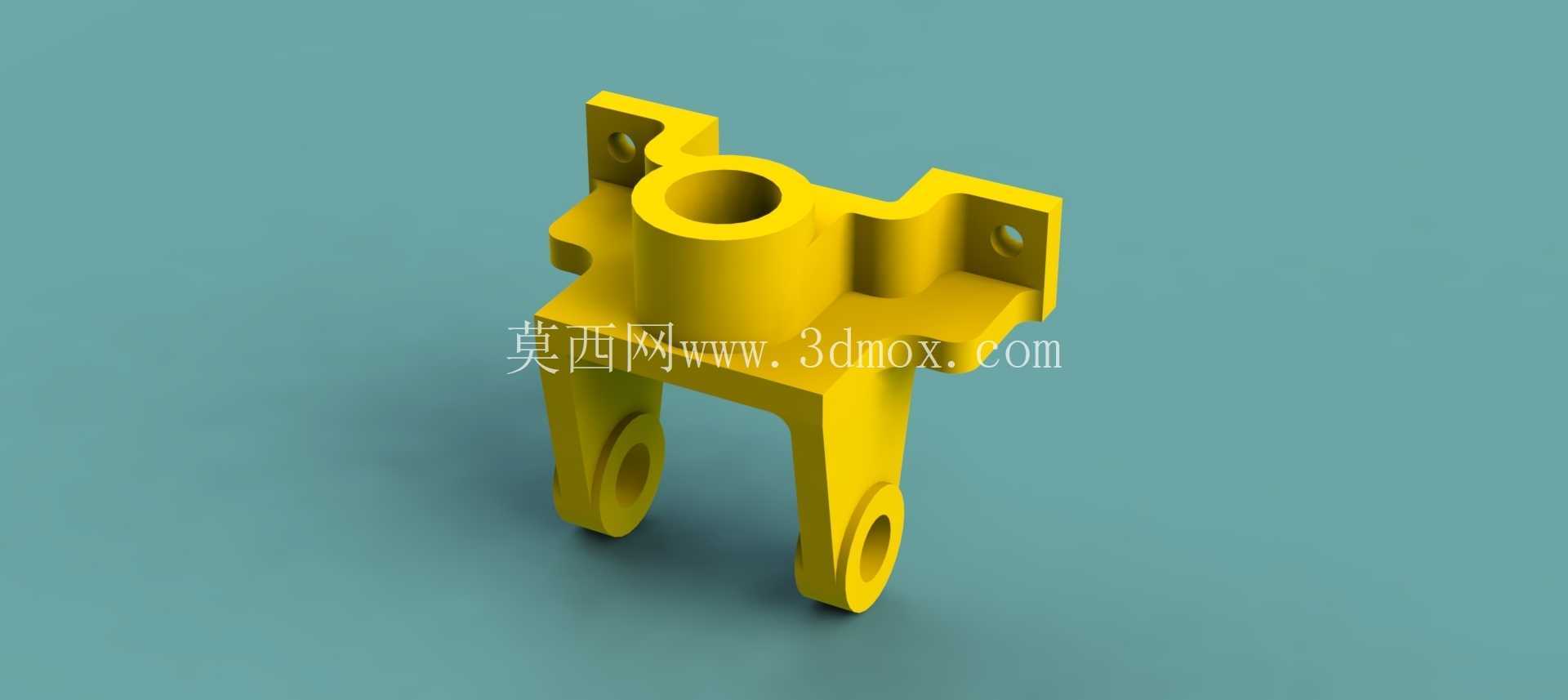

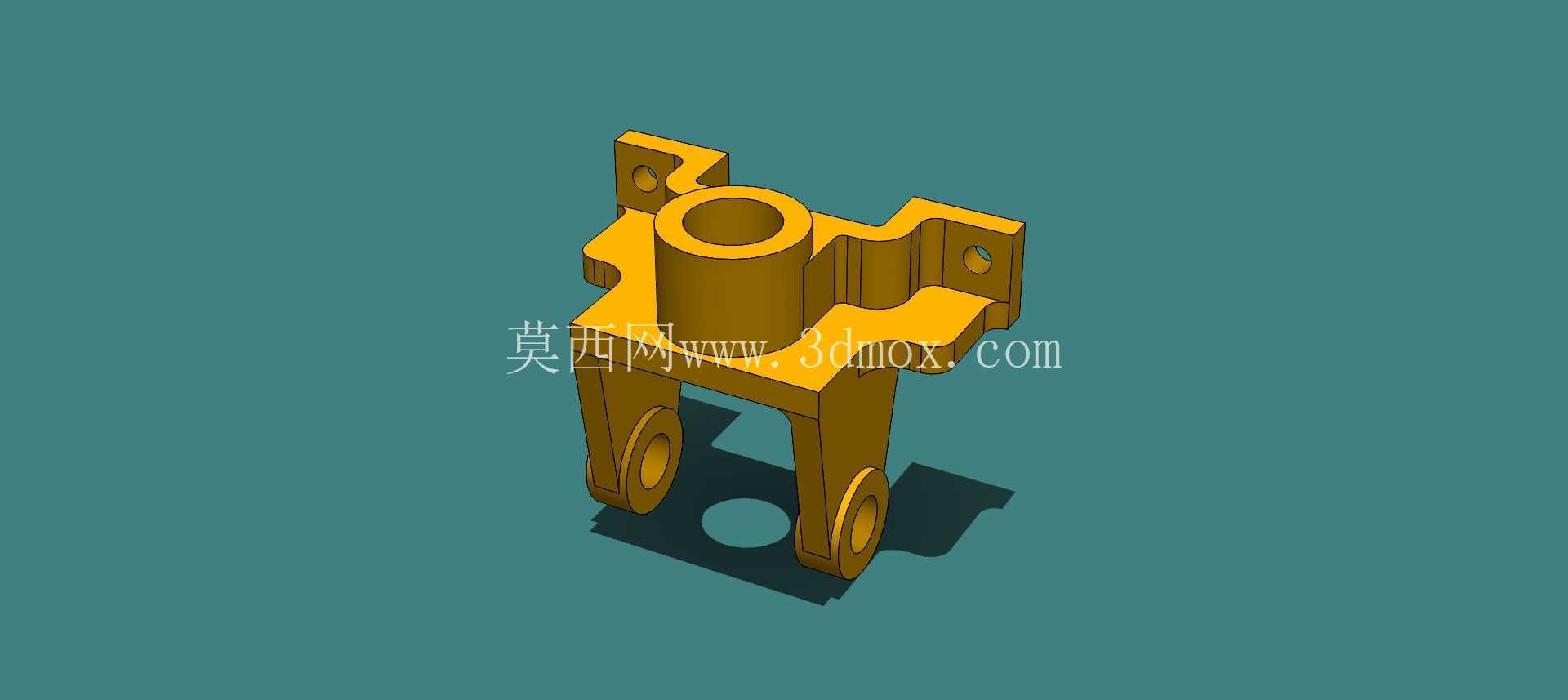

　　这类带双侧安装耳、下部双支耳的支撑连接结构，在中小型机电设备的内部支撑链路里应用十分广泛，常见于需要实现上部管路或轴类部件固定、下部与活动铰接组件衔接的装配场景，比如小型变压设备的内部引线支撑、低压配电装置内的绝缘构件固定座、小型输送线的侧边导向组件安装位都能见到同结构逻辑的零件。从功能特性上看，零件上部的中空圆柱筒是核心的定位承载区，内孔可直接穿装定位销轴或者绝缘套管，圆柱筒的顶面做了平切处理，能保证与上方压合的垫片或者端盖实现面接触，避免线接触带来的应力集中，圆柱筒的壁厚经过均匀过渡设计，在保证径向承载能力的同时不会出现局部壁厚突变导致的注塑或压铸成型缺陷。

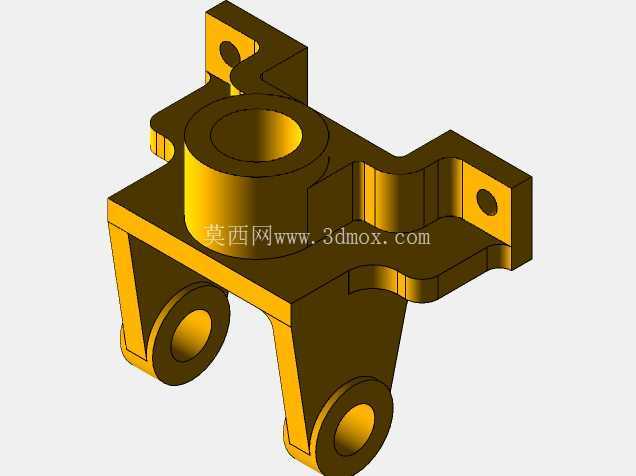

　　上部向两侧延伸的安装耳板上预制了沉头安装孔，耳板与中间圆柱筒的衔接处做了三角加强筋结构，筋板的厚度与耳板厚度保持一致，不会在装配时与相邻的安装面产生干涉，两个安装耳的安装孔中心距严格匹配常用的设备内部安装梁的孔位标准，装配时可以直接用沉头螺钉将整个零件固定在安装基面，不需要额外加工调整垫片。下部延伸出的两个平行支耳是铰接配合区域，每个支耳上都加工了同轴的通孔，两个支耳的间距经过精准控制，刚好可以容纳常规厚度的铰接连杆端部，支耳的下端做了圆弧过渡，既可以避免装配时锐边划伤操作人员，也能减少零件在运动过程中与周边构件的剐蹭概率，支耳上的通孔与上部圆柱筒的内孔保持垂直的空间位置关系，保证铰接部件的转动平面与上部承载部件的轴线方向匹配，不会出现运动卡滞的问题。

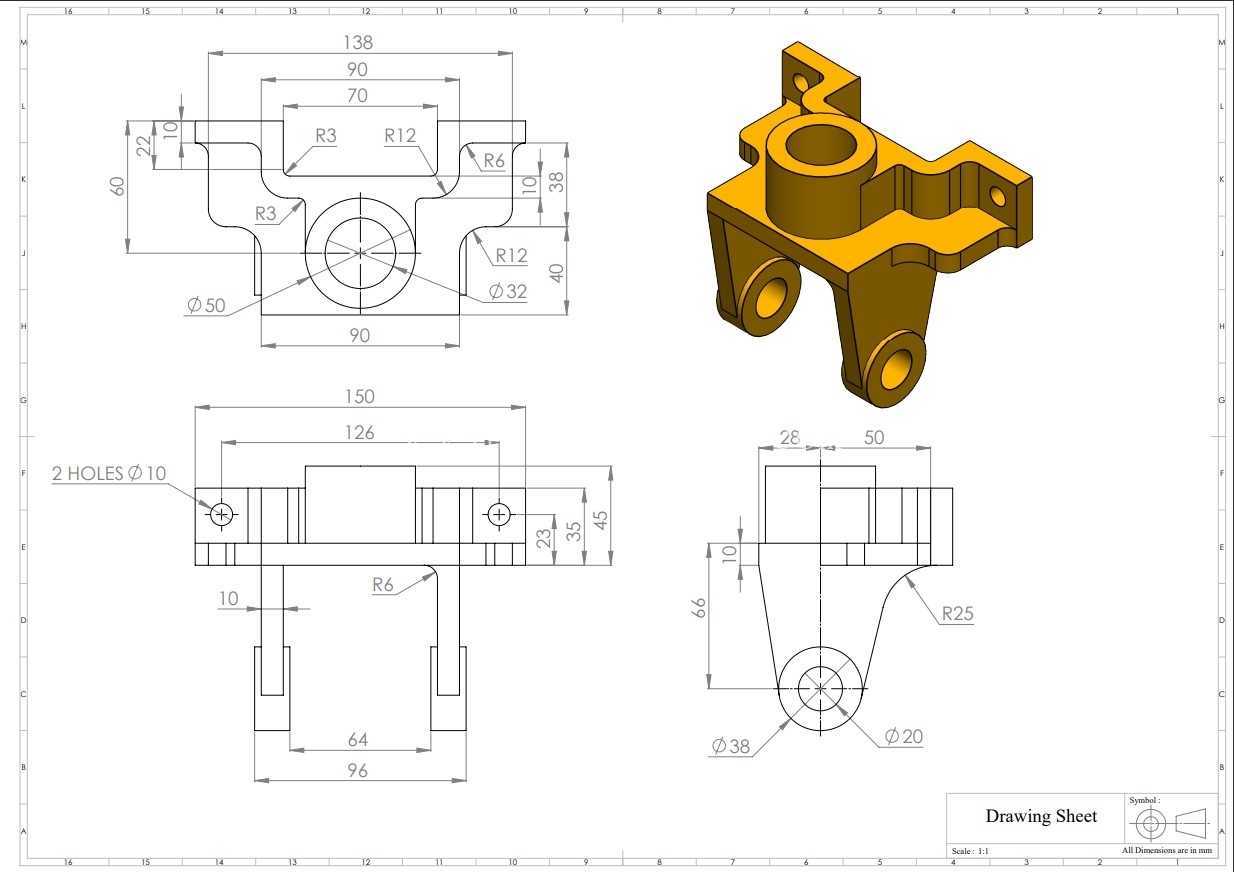

　　在设计这类零件的时候，首先要确定的是上部承载孔的内径尺寸，这个尺寸直接决定了能穿装的轴件或者套管的直径，需要根据实际承载的部件重量核算孔壁的压应力，避免长期受压出现孔壁变形；其次要确认下部两个支耳的孔位同轴度，同轴度公差需要控制在0.05mm以内，否则铰接销轴穿装后会出现别劲的情况，加速铰接部位的磨损；两侧安装耳的安装孔位置需要结合安装基面的孔位来确定，要保证安装后零件的上部圆柱筒轴线与安装基面保持垂直，倾斜角度不能超过0.1度，否则会导致上部穿装的轴件出现偏载。从安装边界来看，零件的整体宽度由两侧安装耳的外边缘尺寸决定，安装时需要在安装基面上预留出对应宽度的平整区域，区域内不能有凸起的焊点或者加强筋，否则会导致零件安装后出现倾斜；零件的总高度决定了上部承载部件与安装基面之间的距离，设计时要核算这个距离是否满足周边部件的布线或者运动空间要求，避免出现部件干涉；下部两个支耳的下方需要预留出足够的铰接活动空间，保证铰接连杆在设定的摆动角度范围内不会碰到安装基面或者周边的其他构件。

　　这类零件通常采用压铸铝合金或者增强尼龙材质加工，压铸铝合金材质的零件适合有一定承载要求、环境温度较高的设备内部场景，增强尼龙材质的零件则适合需要绝缘防护、对零件重量有控制要求的电气设备内部，两种材质的零件都可以通过模具一次成型，生产效率高，尺寸一致性好，适合批量装配使用。在建模过程中，需要重点关注各个衔接部位的圆角处理，所有的锐边都要做R0.5以上的圆角过渡，既可以提升零件的结构强度，减少应力集中点，也能优化成型过程中的材料流动，避免出现填充不足或者应力开裂的问题；安装孔的沉头深度要匹配常用沉头螺钉的头部尺寸，保证螺钉安装后头部不会高出耳板表面，避免与上方安装的部件产生干涉。
