L型带U型槽轴类支撑安装固定座

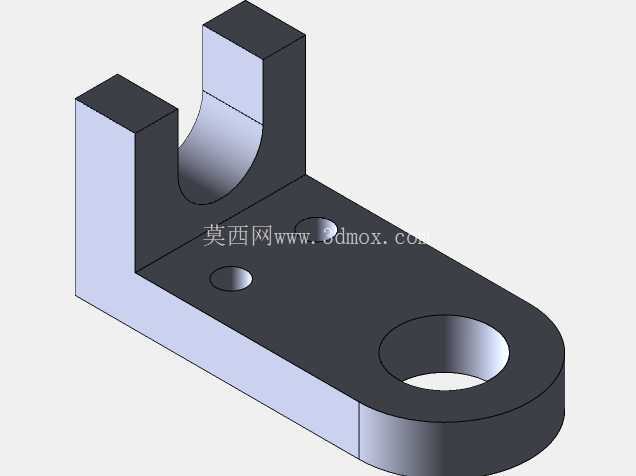

　　该构件属于小型设备内部的轴系支撑类安装零件，主要应用在小型传动机构、教学实验台架、简易自动化输送单元的轴端定位场景中，核心作用是为直径匹配的光轴、铰接销轴提供单侧径向支撑，同时通过自身底板的安装孔完成与设备基板、型材框架的刚性连接，避免轴系运转过程中出现径向窜动、支撑端下沉的问题。从结构设计逻辑来看，整体采用L型折弯式的一体构型，竖直支撑段顶部开设半圆弧U型开口槽，槽面的圆弧曲率与待支撑轴的外径完全匹配，轴件装入后可通过配套的压盖或者卡箍完成轴向压紧，这种开口式设计相比整圆孔支撑座，在装配时不需要从轴端穿入，可直接从轴的径向完成安装，大幅降低了后期设备维护、轴件更换的拆装难度，尤其适合轴上已经预装齿轮、带轮等零件无法从端部拆装的工况。

　　底板部分采用一端方形、一端圆弧过渡的构型，圆弧端开设大尺寸通孔，可用于穿设大规格的紧固螺栓或者作为铰接定位孔使用，底板平面上另外开设两个小尺寸沉头安装孔，沉头深度可完全容纳内六角圆柱头螺钉的头部，保证螺钉安装后不会突出底板平面，避免安装时出现平面贴合不严、固定后支撑座倾斜的问题。竖直支撑段与底板的连接处采用直角过渡，内侧无倒角设计，可保证支撑面与安装底面的垂直度控制在机械加工常用的IT7级公差范围内，避免支撑轴安装后出现轴线偏斜，导致轴系运转时出现卡滞、磨损加剧的问题。

　　从安装边界来看，底板的总长度可覆盖两个安装孔与端部大孔的中心距要求，安装时两个沉头孔的中心连线与U型槽的轴线保持平行，可保证支撑轴的轴线与安装基面平行，竖直段的高度根据待支撑轴的中心高要求设计，确保轴安装后中心高与配套传动件的中心高完全对齐，避免出现带轮错位、齿轮啮合侧隙异常的问题。零件的壁厚设计充分考虑了支撑刚性需求，竖直段的厚度可满足常规轻载传动下的支撑强度要求，不会因为轴端受径向载荷而出现支撑段变形、断裂的问题，底板的厚度保证螺钉拧紧时不会出现底板翘曲，保证整个支撑座与安装面完全贴合。

　　在实际选型使用时，需要重点核对U型槽的圆弧直径与待支撑轴的直径匹配公差，通常采用间隙配合的公差带设计，既保证轴可以顺利放入槽内，又不会因为间隙过大导致轴运转时出现晃动；同时要核对底板安装孔的中心距与设备基板上预留的安装孔位是否一致，避免出现安装孔错位无法装配的问题；端部的大尺寸通孔如果作为铰接孔使用时，需要配套对应直径的铰接销轴，同时加装轴用挡圈完成轴向定位，如果作为螺栓过孔使用，则需要匹配对应规格的螺栓与防松垫圈，保证设备运行过程中连接不会松动。这类支撑座相比标准型立式带座轴承，结构更加紧凑，占用安装空间更小，成本更低，适合转速不高、载荷不大的轻载传动场景，在小型非标自动化设备、教学实训装置、简易木工机械的传动结构中应用十分广泛，设计时省去了冗余的加强筋、复杂的安装结构，在满足使用强度的前提下尽可能简化了加工工艺，采用常规的铣削、钻孔工艺即可完成加工，不需要特殊的定制刀具，适合小批量加工制作。
