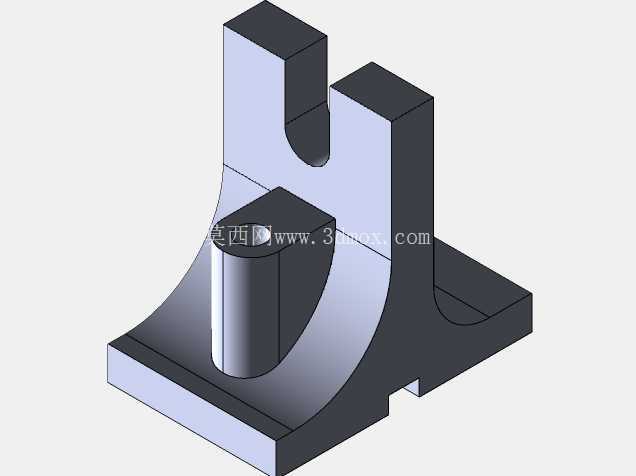

叉形带柱曲面支撑机械零件结构

　　这类叉形带柱支撑件在轻工自动化输送线、小型工装夹具定位工位中应用十分广泛，日常在皮带线侧边的挡料定位机构、小型装配工位的工件承托结构里都能见到同类型结构的身影，它的核心作用是为被支撑部件提供稳定的刚性承托，同时通过上部的叉形开口预留出部件的摆动或转动避让空间，避免运动过程中出现结构干涉。从结构功能来看，底部的矩形安装底座是整个零件的安装基准，底座上预留的安装缺口可以配合T型螺栓或者内六角圆柱头螺钉，直接固定在铝型材工作台的T型槽或者钢制安装平台的螺纹孔上，安装时不需要额外加工适配的转接板，能直接适配行业内通用的工业铝型材槽宽标准，也能适配常规的钢制平台安装孔距，安装边界的容错率较高，即使安装孔位存在1-2mm的位置偏差，也能通过底座缺口的微调空间完成固定。上部的叉形开口内侧做了圆弧过渡处理，这个圆弧并非单纯的工艺圆角，而是为了匹配被支撑轴类零件的转动轨迹，当被支撑的摆臂绕轴做小角度摆动时，圆弧面能和摆臂的运动轨迹形成均匀的避让间隙，既不会因为间隙过大导致支撑刚性不足，也不会因为间隙过小出现运动卡滞。中间凸起的圆柱定位柱是整个零件的核心定位结构，它的外径公差一般会控制在h7级别，和被支撑件的安装孔形成间隙配合或者过渡配合，装配时不需要额外的定位销就能完成径向定位，能有效减少装配时的调整工作量。

　　设计这类零件的时候，首先要确认的是安装底座的平面度要求，作为整个零件的安装基准，底座底面的平面度需要控制在0.05mm以内，避免安装后因为底面不平导致整个支撑件出现倾斜，进而影响上部定位柱的垂直度，最终导致被支撑件运动卡滞。其次要注意叉形结构的壁厚设计，两个叉臂的壁厚需要保持一致，避免铸造或者铣削加工过程中因为壁厚不均出现应力变形，叉臂和底座连接的位置采用了大曲率的曲面过渡，而不是直角过渡，这是因为直角过渡的位置会出现明显的应力集中，在承受交变载荷的时候容易从转角位置出现裂纹，大曲率曲面能把集中的应力均匀分散到整个连接面上，大幅提升零件的抗疲劳强度，在长期承受冲击载荷的工位上，这种曲面过渡结构的使用寿命比直角过渡结构高3倍以上。

　　中间的定位柱和底座的连接位置也做了小尺寸的圆角过渡，避免定位柱根部因为应力集中出现断裂，同时定位柱的高度需要根据被支撑件的厚度来确定，要保证定位柱穿过被支撑件的安装孔后，能留出足够的卡簧或者锁紧螺母的安装空间，同时又不能过高导致和上部的运动部件出现干涉。在实际选型应用的时候，需要先确认三个核心尺寸边界：首先是底座的安装孔距，要和安装平台的预留孔位匹配；其次是定位柱的外径，要和被支撑件的安装孔内径适配；最后是叉形开口的宽度和深度，要满足被支撑摆臂的摆动空间需求，不能出现运动干涉。

　　这类零件一般采用45号钢铣削加工或者铸钢铸造后精加工的方式制作，承托载荷不大的工位也可以采用铝合金材质加工，降低整体重量，铝合金材质的零件还可以通过阳极氧化处理提升表面耐磨性，延长使用寿命。在装配的时候，需要先把底座底面和安装平台的表面清理干净，避免铁屑或者杂物垫在接触面之间导致安装倾斜，固定螺钉的时候要采用对角锁紧的方式，避免锁紧力不均导致零件出现偏移，锁紧完成后可以用百分表打一下定位柱的径向跳动，确认安装精度符合要求后再装配上部的被支撑部件。日常维护的时候，只需要定期检查固定螺钉是否出现松动，定位柱和叉臂的接触面是否出现过度磨损即可，如果磨损量超过0.1mm就需要及时更换零件，避免因为支撑间隙过大导致被支撑部件出现位置偏移，影响整个工位的运行精度。
