三耳带孔轴座连接结构件

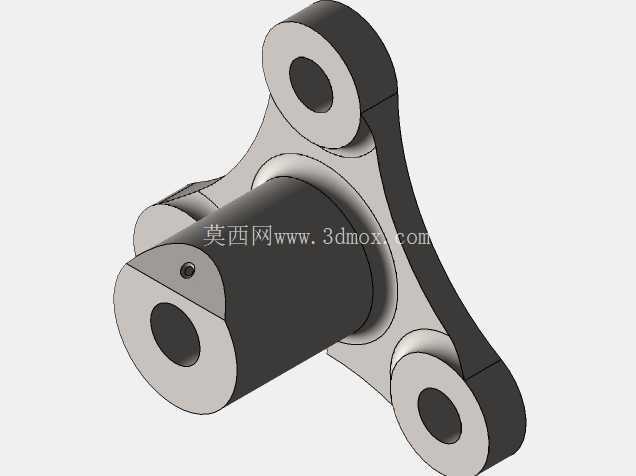

　　这款三耳式轴座连接结构件，在中小型机电设备的动力传递、运动副铰接场景中应用十分广泛，常见于小型执行机构的输出端支撑、连杆机构的中间铰接点位、轻型传动系统的轴系定位环节，承担着轴类零件径向定位、多方向载荷分散传递、相邻构件铰接联动的核心作用。从结构功能来看，主体的空心圆柱段为轴件配合腔，内孔可与光轴、销轴类零件形成间隙或过渡配合，圆柱侧壁预留的小定位孔可穿装紧定螺钉，实现装入轴件的轴向锁止，避免轴件在运转过程中出现轴向窜动、周向打滑的问题。三个沿圆柱周向均匀分布的带孔连接耳，为整个构件提供了三个方向的安装固定点位，每个耳片的通孔可穿装螺栓或销轴，分别与不同方位的机架、连杆、支撑构件形成连接，相比单耳或双耳式轴座，这种三耳布局能更好适配多构件交汇的安装空间，分散来自不同方向的拉压、剪切载荷，避免局部应力集中导致的构件断裂失效。

　　设计过程中首先要匹配对应轴件的公称直径确定主体圆柱的内孔尺寸，再根据轴件承受的径向载荷大小计算圆柱段的壁厚，保证在额定载荷下圆柱段不会出现径向变形，影响轴件的转动或滑动精度。三个连接耳的分布角度并非完全等角设置，而是结合实际安装空间的边界条件调整，其中两个耳片沿圆柱径向对称分布，第三个耳片朝向载荷主受力方向偏移，确保安装后螺栓的受力方向与耳片的强度方向一致，减少耳片根部的弯曲应力。耳片的通孔中心到圆柱中心的距离，需要匹配相邻连接件的安装孔位间距，同时预留足够的螺栓扳手操作空间，避免安装时工具与主体圆柱发生干涉。耳片与主体圆柱的衔接位置做了大圆角过渡处理，避免直角衔接带来的应力集中问题，在交变载荷工况下能大幅提升构件的疲劳寿命。

　　从安装边界来看，主体圆柱段的外径决定了轴座的最小径向安装空间，三个耳片的外轮廓构成了整个构件的最大安装包络，安装时需要保证三个耳片的贴合面与对应安装构件的表面完全贴合，避免出现间隙导致螺栓紧固后耳片产生附加弯曲应力。内孔的加工精度需要控制在IT7-IT8级，表面粗糙度达到Ra1.6，保证与轴件配合时的运动顺畅度，耳片通孔的精度可适当放宽至IT9级，满足螺栓穿装的间隙要求即可。圆柱侧壁的紧定螺钉孔位置需要避开耳片的衔接区域，防止钻孔时破坏耳片与圆柱的连接强度，螺钉孔的深度要保证紧定螺钉拧紧后能顶紧轴件表面，同时不会穿透圆柱内壁影响轴件的装入。

　　在实际选型应用中，这类结构件多用于载荷不大但安装空间受限的场合，比如小型自动化设备的摆臂铰接点、轻工机械的连杆传动节点、教学实验台的轴系支撑位置，相比一体式铸造的轴座，这种结构的加工难度更低，三个耳片的布局可根据实际安装需求灵活调整角度，不需要重新制作铸造模具，能缩短非标设备的设计加工周期。建模过程中需要重点关注各配合面的形位公差，比如内孔的圆柱度、三个耳片贴合面与内孔轴线的垂直度、耳片通孔轴线与内孔轴线的位置度，这些参数直接影响构件安装后的运转精度，若形位公差超差，会导致轴件转动卡滞、螺栓受力不均、连接松动等问题。同时要注意各部位的壁厚均匀性，避免相邻部位壁厚差异过大导致加工或热处理过程中出现变形，耳片的厚度要根据单个耳片承受的最大载荷计算，保证在极限载荷下耳片不会出现剪切断裂或弯曲变形。
