带内花键的对开式安装支座结构设计

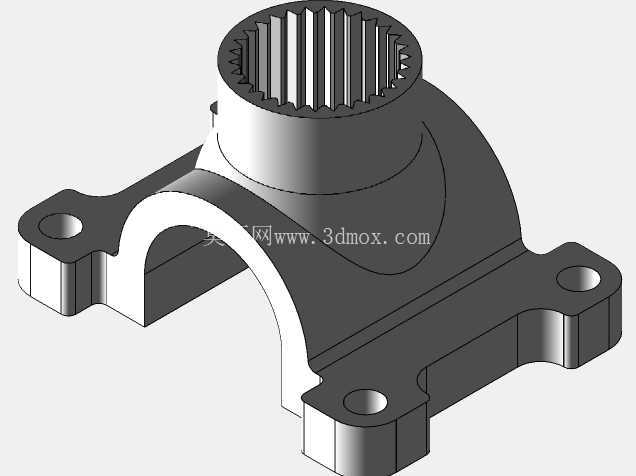

　　在中小功率传动系统的轴系支撑布局里，这类带内花键的对开式安装支座，常被用在需要径向装拆、同时要传递周向扭矩的工况场景，比如轻工输送线的从动轴支撑、小型农机的传动转接部位、自动化设备的间歇传动单元，相比整体式支座，它不需要从轴端穿装，能在轴系中段完成固定，大幅降低后期维护拆装的工作量，不用拆解整段轴系上的其他关联零件就能完成支座更换或者轴系检修。从功能特性上看，上部的内花键孔是核心的扭矩传递接口，采用矩形花键结构，齿侧定心精度能满足中等转速下的传动需求，相比单键连接，它的接触应力分布更均匀，能承受更大的冲击载荷，不会出现单键滚键的失效问题，花键的齿根做了小圆角过渡，避免热处理和受载时的应力集中。

　　下部的对开式抱合结构，是用来夹持固定光轴类构件的，两个半圆弧的同轴度公差控制在0.02mm以内，抱合面没有做额外的衬层，适合夹持硬度在HRC35以下的钢制光轴，配合螺栓锁紧时，能提供足够的抱紧摩擦力，同时不会夹伤轴的表面。两侧延伸出的安装耳板是整个构件的固定接口，每个耳板上开有一个通孔，用来穿装固定螺栓，耳板的厚度做了等强度设计，靠近支座主体的位置厚度稍大，往边缘处平滑过渡，既保证了螺栓锁紧时耳板不会发生翘曲变形，又尽可能控制了零件的整体重量。

　　设计思路上，首先是确定内花键的参数，根据需要传递的额定扭矩，选定花键的齿数、模数和有效配合长度，保证花键的接触强度和挤压强度满足工况要求，花键孔的下端做了倒角引导，方便装配时和外花键轴顺利对中，不会出现齿端磕碰的问题。然后是对开结构的分界面设计，分界面刚好通过下部抱合孔的轴线，这样上下半体合模之后，抱合孔的圆度不会因为合模错位出现超差，分界面上没有设置定位销，依靠两个半体结合面的加工精度和螺栓的预紧力实现定位，适合对定位精度要求不是极端严苛、但需要快速拆装的场景。安装边界方面，要注意两侧安装耳板的孔中心距是固定的，安装基座上对应的螺纹孔或者通孔位置需要和这个尺寸匹配，耳板的通孔直径比常用的固定螺栓大1mm，预留了少量的安装调整余量，能补偿基座加工时的小范围位置误差。上部花键孔的轴线和下部抱合孔的轴线是垂直交错的，两个轴线的垂直度公差控制在0.03mm/100mm以内，保证装配之后轴系不会出现别劲的问题，避免运转时产生额外的附加载荷。

　　零件的壁厚设计上，花键孔的外圈壁厚不小于花键大径的1/4，保证受载时不会出现外圈胀裂的问题，耳板和主体连接的位置做了大圆角过渡，避免应力集中导致的疲劳断裂，整个零件没有特别薄的薄壁结构，适合采用铸造成型之后再机加工的工艺，铸造拔模斜度设置为1:20，不需要复杂的抽芯结构，能有效降低加工制造成本。实际使用时，要注意下部抱合结构的螺栓锁紧力矩需要符合设计要求，力矩过大会导致抱合孔变形，卡滞内部穿过的光轴，力矩过小则会出现抱紧力不足，工作时发生相对窜动。内花键装配时需要涂抹适量的润滑脂，减少齿面的磨损，延长使用寿命，因为是对开结构，合装时要清理干净结合面上的毛刺和杂物，避免合模之后抱合孔出现圆度超差，影响轴的转动灵活性。这类结构相比整体式的花键支座，最大的优势就是拆装维护的便利性，在设备后期运维时，不需要拆除轴端的联轴器、齿轮等零件，只需要松开抱合结构的连接螺栓和耳板的固定螺栓，就能把支座从轴上拆下来，能大幅缩短设备停机维护的时间，在连续生产的输送线、包装设备这类对停机时间敏感的场景里，这种结构的优势会非常明显。
