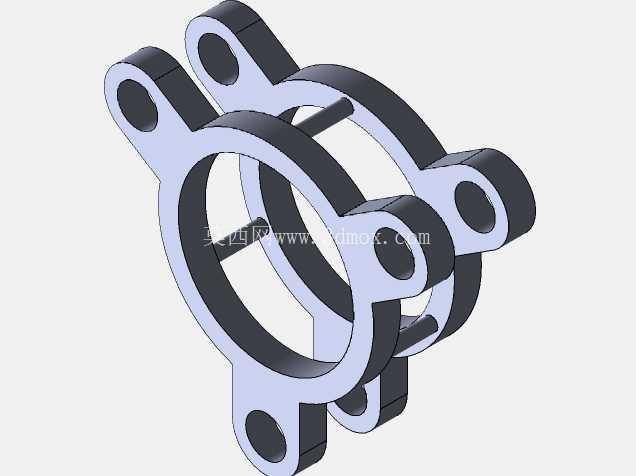

双法兰式带耳环形安装固定支座结构

　　这类带耳环形安装支座，在中小型机电设备的管线固定、部件限位场景中应用十分广泛，日常在小型电源配套组件、气动管路排布、轻型传动部件的支撑工位上，都能见到同结构构件的身影。它的核心作用是为穿设在环形内孔中的柱状部件提供径向限位与轴向支撑，同时通过侧伸的安装耳实现与设备基座、安装面板的可靠连接，避免被支撑部件在设备运行过程中出现窜动、偏移，降低振动传导带来的部件松动风险。

　　从结构设计逻辑来看，整体采用对称式布局，主体环形结构的内孔为核心配合面，加工时需要保证内孔的圆度与表面粗糙度，确保与被支撑的柱状部件配合间隙均匀，不会出现卡滞或旷量过大的问题。环形主体外侧延伸出的三组带孔安装耳，呈120度均匀分布在环形主体的外周，每个安装耳上都预制了贯通的安装孔，这种三耳布局相比两耳结构拥有更好的受力稳定性，即使其中一个安装位出现轻微松动，剩余两个安装点依然能够维持支座的固定状态，不会出现整体偏转的问题；相比四耳结构又减少了不必要的材料占用，降低了构件整体重量，更适配轻型安装场景的载荷需求。

　　安装耳与环形主体的衔接位置做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受设备运行带来的交变载荷时，过渡圆弧能够分散应力传导路径，避免衔接位置出现应力断裂的问题，提升构件的长期使用可靠性。每个安装耳的厚度与环形主体的轴向厚度保持一致，整体为等厚结构加工而成，加工时可以直接从对应厚度的板材上通过线切割、激光切割完成粗加工，再对内孔和安装孔进行精镗或铰削处理，加工工序简单，量产时的加工效率较高，也能很好地控制加工成本。

　　从安装边界来看，这类支座的安装尺寸需要匹配实际安装面的螺孔分布，安装耳上的通孔直径适配常用的紧固件规格，安装时可以根据实际载荷需求选择螺栓或者螺钉完成固定，环形内孔的直径决定了可适配的被支撑部件外径，设计时需要根据被支撑部件的实际尺寸预留合理的配合间隙，既要保证部件穿装顺畅，也要避免间隙过大导致支撑精度不足。轴向方向上，支座的厚度决定了与被支撑部件的接触长度，接触长度越长，支撑的稳定性越好，但也会占用更多的轴向安装空间，设计时需要结合实际设备的内部空间排布，平衡支撑稳定性与空间占用的关系。

　　在实际选型应用时，需要根据被支撑部件的重量、运行时的振动幅度来选择对应材质和厚度的支座，常规场景下采用普通碳钢做表面发黑处理即可满足防锈和强度需求，在有防腐要求的场景下可以选择不锈钢材质加工，在对重量有严格要求的场景下也可以采用铝合金材质做阳极氧化处理，兼顾强度与轻量化需求。这类结构没有复杂的曲面特征，三维建模时只需要通过草图绘制环形轮廓与安装耳轮廓，拉伸后对安装孔进行切除即可完成主体建模，后续如果需要调整适配尺寸，只需要修改草图中的内孔直径、安装耳分布半径、安装孔直径等参数，就能快速生成适配不同场景的衍生结构，参数化调整的便捷性很高，非常适合作为通用标准件纳入企业的常用构件库，在不同的设备设计项目中快速调用修改，减少重复建模的工作量。

　　需要注意的是，在建模过程中要重点保证三个安装耳的孔位位置度，避免孔位偏差导致实际安装时无法与基座螺孔对齐，同时要注意环形内孔与安装耳安装面的垂直度，避免安装后支座出现偏斜，导致被支撑部件的轴线与设计轴线出现偏移，影响后续部件的装配精度。对于有同轴度要求的双支座支撑场景，两个配对使用的支座需要保证内孔轴线的同轴度公差，安装时可以通过定位销先完成支座的位置定位，再锁紧固定螺栓，进一步提升装配精度。
