带加强筋直角L型安装固定角座

　　在各类机架搭建、设备辅件固定、型材拼接的工程场景里，直角连接部位的刚性一直是结构设计中需要重点考量的环节，尤其是承受侧向载荷、存在交变受力的连接位置，单纯依靠平板弯折的角码很容易出现应力集中导致的变形，甚至连接失效的问题，这款带加强筋的L型直角固定角座，就是针对这类重载直角连接需求设计的结构件。

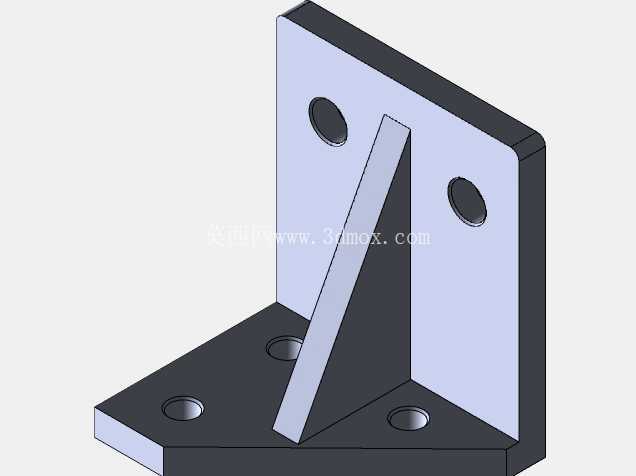

　　从结构设计逻辑来看，这款角座采用垂直正交的两块安装基板作为主体承载结构，两块基板的厚度保持一致，避免因截面突变带来的应力传递断层，在两块基板的直角内侧，设置了一块三角形的加强筋板，筋板分别与两个安装基板的内侧面完全贴合焊接或一体成型，将原本两个独立的悬臂式安装板连接成整体的三角稳定结构，大幅提升了角座承受垂直于安装面方向载荷的能力，相比无筋的直角角码，其抗弯折、抗形变能力可以提升数倍，能够应对更复杂的受力工况。

　　安装孔的布局上，两个安装基板上分别设置了两个沉头安装孔，沉孔的深度与配套使用的内六角螺栓头部尺寸匹配，安装后螺栓头部可以完全没入沉孔内，不会突出安装平面，避免螺栓头与被连接件产生干涉，保证被固定件可以完全贴合在角座的安装面上，连接更稳固。每个基板上的两个安装孔沿基板长度方向对称排布，孔位间距经过标准化设计，既可以适配常见的铝型材槽位间距，也可以满足钢板机架、设备外壳安装的通用孔距要求，不需要现场二次打孔即可直接装配，降低现场施工的加工难度。

　　从实际应用场景来看，这类角座的适用范围非常广，在自动化设备的机架搭建中，可以用来连接横向与纵向的铝型材，作为型材之间的直角加强支撑，避免设备运行过程中因振动导致型材连接部位松动移位；在钣金机柜、配电箱的组装中，可以作为柜体边角的加强固定件，提升柜体整体的结构刚性，减少柜体因吊装、搬运产生的形变；在小型设备的脚轮安装、支撑脚固定场景中，也可以用这类角座作为转接件，将脚轮或支撑脚固定在设备底部的框架上，分散支撑点的局部应力，避免设备长期承重后框架板材出现凹陷变形。

　　设计过程中需要重点关注几个尺寸边界：首先是两个安装基板的外边缘垂直度，必须保证90度的正交精度，否则安装后会导致被连接件出现倾斜，影响整体装配精度；其次是加强筋板的位置，筋板不能突出两个安装基板的外安装面，同时筋板与基板连接的根部需要设置合理的圆角过渡，避免直角根部出现应力集中，在长期受载情况下产生裂纹；安装孔的位置度公差需要控制在合理范围内，保证与配套的型材、板材孔位能够精准对齐，减少装配时的调整工作量。另外，两个安装基板的平面度也有明确要求，安装面不能存在凸起、翘曲，否则连接时会出现间隙，导致螺栓锁紧后角座存在内应力，长期使用后容易出现松动。

　　从受力特性分析，这款角座的载荷传递路径非常清晰，当垂直安装板受到侧向推力时，力会通过垂直板传递到加强筋上，再通过加强筋分散到水平安装板上，最终通过水平板的安装螺栓将载荷传递到基础框架上，整个传力路径没有明显的应力薄弱点，相比没有加强筋的角码，不会在直角弯折位置出现应力集中导致的弯折断裂问题。在选型使用时，需要根据实际承受的载荷大小选择对应厚度规格的角座，轻载场景下可以选择薄板款降低成本，重载、有振动的场景则需要选择更厚的基板与筋板，配套对应强度等级的安装螺栓，保证连接的可靠性。

　　这类角座通常可以采用钢板冲压折弯后焊接筋板的工艺制作，也可以采用铸钢、铸铝一体铸造成型，或者采用铝合金挤压后机加工的方式生产，不同工艺生产的角座强度、成本各有差异，可以根据实际使用场景的载荷要求、成本预算灵活选择。在表面处理上，钢制角座一般会做镀锌、喷塑处理，提升防锈能力，适合在潮湿、有腐蚀的工业环境下使用；铝合金材质的角座则可以做阳极氧化处理，在提升表面硬度的同时获得更好的外观质感，适合对外观有要求的设备外露部位使用。
