斜置V型支撑定位工装结构设计

　　在轴类、套类回转体零件的铣削、钻孔、检测工序中，工件的装夹定位精度直接决定最终加工质量与检测数据可靠性，常规平口钳装夹斜置回转件时，需要反复垫角度块找正，不仅装夹辅助时间长，多次装夹的累积误差也容易导致工件形位公差超差，这款斜置V型支撑定位结构，正是针对这类斜向加工需求开发的专用工装组件。

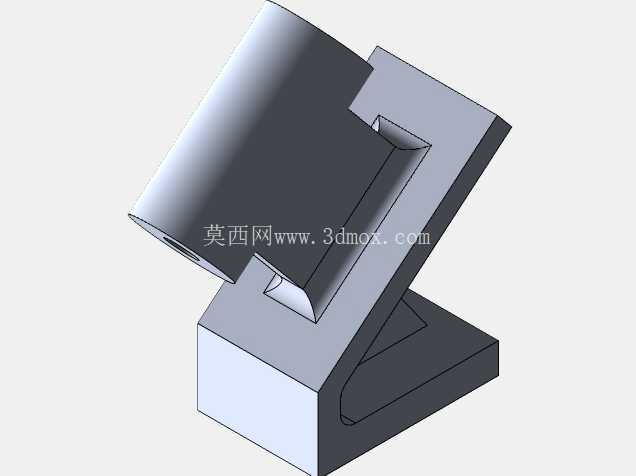

　　从结构布局来看，整个组件分为底部安装基座、斜向支撑立板、上部V型定位槽三个核心部分，底部基座为规整的矩形块结构，底面加工有较高的平面度要求，可直接贴合机床工作台T型槽面或者检测平台台面，通过压板或者螺栓完成固定，基座的长宽尺寸预留了足够的安装边界，在常规小型加工中心、台式钻床的工作台上都能完成装夹，不会出现超出工作台行程或者干涉机床主轴运动的问题。斜向立板与底部基座采用一体化结构设计，相比拼接式结构，一体化铣削成型的立板不存在装配间隙，长期承受装夹压紧力也不会出现角度偏移，立板的倾斜角度经过精确计算，刚好匹配常见45度斜孔、斜槽加工的装夹需求，工件放置在V型槽内后，待加工面可直接调整到与主轴垂直的状态，省去了角度找正的步骤。

　　上部的V型定位槽开口角度采用通用的90度设计，可适配一定直径范围内的圆柱类工件，V型槽的两个定位面都做了表面硬化处理，减少工件装夹拆卸过程中对定位面的磨损，长期使用也能保持定位精度，V型槽的深度设计兼顾了定位稳定性与工件装夹便利性，工件放入后不会出现侧向倾倒，同时也方便操作人员快速取放工件，不需要额外的吊装辅助就能完成小型轴类件的装夹。在V型槽与斜立板的衔接位置，设计有内凹的让位槽，这个结构一方面可以避免工件外圆与槽根位置发生干涉，保证工件两个母线都能与V型面完全贴合，另一方面也方便清理加工过程中落入槽内的切屑，不会因为切屑堆积导致工件定位偏移。

　　实际使用过程中，这款工装可单独作为定位支撑使用，配合普通压板完成工件压紧，也可以在V型槽侧面加装快速夹钳，实现工件的快速装夹，适配小批量零件的加工生产场景。在零件检测环节，将该工装放置在三坐标测量台或者大理石平台上，可直接将斜置状态的工件调整到合适的检测角度，不需要多次翻转工件找正基准，能大幅提升检测效率。设计过程中充分考虑了工装本身的加工工艺性，所有外形结构都可以通过三轴铣床完成加工，不需要特殊的五轴设备，V型面的加工可以采用角度头或者工装翻转装夹完成，加工难度低，普通机械加工车间就能完成制造，制造成本可控。工装的整体重量控制在合理范围内，单人即可完成搬运与装夹，不需要额外的起重设备，适配车间内多台设备之间的流转使用。针对不同直径范围的工件，只需要调整V型槽的开口尺寸与立板高度，就能衍生出不同规格的同系列工装，结构通用性较强，可作为车间标准工装进行系列化配置，减少非标工装的重复设计工作量。在结构强度方面，立板与基座衔接位置做了圆弧过渡处理，避免应力集中导致工装受力开裂，即使在较大的铣削切削力作用下，也不会出现结构变形，保证装夹刚性，减少加工过程中的振动，提升工件表面加工质量。
