带弧形安装面的电源变压器骨架结构

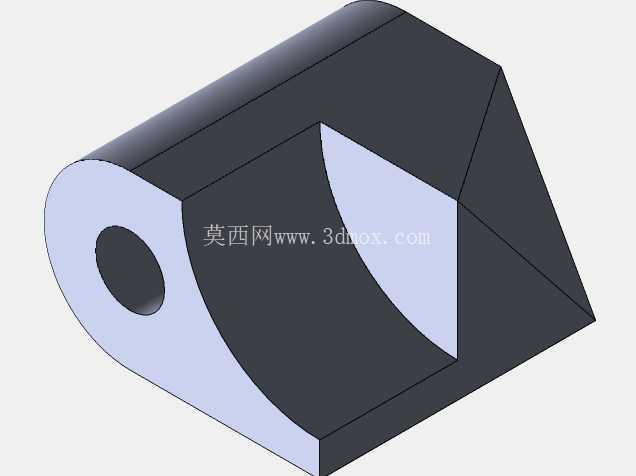

　　该结构件为电源变压器配套的骨架支撑部件，主要应用于小功率工频电源变压器的内部装配场景，作为线圈绕组的承载基座与安装定位结构使用，常见于低压供电类电子设备、小型工控电源模块的内置变压器组件中，承担绕组固定、绝缘隔离、安装定位的核心作用。从结构设计逻辑来看，该部件采用一体化切削成型的结构思路，主体一侧设置同轴圆柱通孔，用于穿装变压器的铁芯中心柱，通孔直径匹配对应规格硅钢片中心柱的尺寸公差，保证铁芯装配后无径向窜动；圆柱段外侧为弧形绕线基面，弧度与圆柱通孔保持同轴，绕线基面的轴向长度对应绕组的绕制宽度，可保证漆包线绕制过程中排线整齐，不会出现轴向偏移垮线的问题。

　　部件另一侧为三角楔形的安装定位段，斜面与圆柱段的切面平滑衔接，底部为平直安装面，可直接贴合PCB板或者设备内部的安装基面，楔形结构的设计一方面缩减了部件整体的占用空间，避免与周边其他电子元器件产生装配干涉，另一方面可在绕线完成后作为引脚固定的基座，预留的平面区域可直接插装导电引脚，完成绕组出线端的焊接固定。从安装边界来看，该部件的圆柱段外径决定了变压器绕组的最小绕制内径，底部平直安装面的长度与宽度对应安装时的占用投影面积，安装时无需额外的固定支架，可通过底部平面涂胶或者引脚焊接的方式直接完成固定，整体结构无多余的凸起特征，所有棱边均做了小倒角处理，避免绕线过程中尖锐棱边割破漆包线的绝缘层，造成绕组短路故障。

　　在实际功能实现上，该骨架结构将铁芯定位、绕组承载、安装固定三个核心功能整合为一体，相比传统的分体式骨架结构，减少了装配工序，同时一体化结构的结构强度更高，在绕线过程中不会出现分体结构拼接错位的问题，能适配自动绕线机的高速绕制作业，绕线过程中结构形变量控制在极小范围内，可保证绕组的直流电阻参数一致性。弧形绕线基面的表面粗糙度控制在合理区间，既不会因为过于光滑造成绕线后线圈打滑，也不会因为表面粗糙度过高刮伤漆包线，圆柱通孔的内壁做了光滑处理，铁芯插装时不会出现卡滞，可适配叠片式铁芯的插装作业，插装后铁芯与骨架的同轴度偏差极小，能有效降低变压器工作时的磁致伸缩振动，减少工作噪音。

　　楔形段的斜面角度经过适配设计，刚好避开绕组引出线的弯折半径，引出线从绕组端部引出后可顺着斜面平滑过渡到引脚位置，不会出现小角度弯折造成的漆包线断裂问题，同时楔形结构的壁厚经过强度校核，在满足绝缘厚度要求的前提下尽可能缩减壁厚，给绕组预留更多的绕线空间，可在相同的外形尺寸下容纳更多的绕组匝数，提升变压器的功率承载能力。
