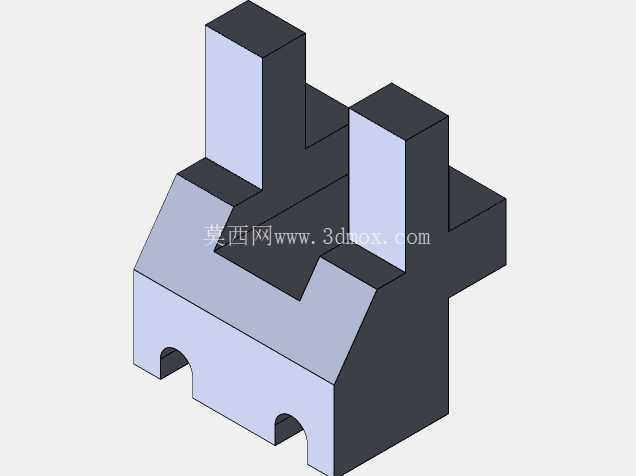

从实际使用的角度看,这个基座的核心功能有三个:第一是承担电气绝缘作用,将变压器带绕组的金属部分与设备的金属安装壳体、PCB板接地层完全隔离开,避免出现漏电打火、安规距离不足的问题;第二是提供精准的安装定位,基座底部的两个半圆缺口是对应PCB板上的定位柱设计的,装配时不需要额外打螺丝孔对位,直接将缺口卡入定位柱就能完成变压器的位置固定,能大幅减少流水线装配的对位时间;第三是承受绕组工作时的轻微振动,基座采用的是与变压器骨架同材质的硬质绝缘工程塑料,和绕组骨架的热膨胀系数一致,在设备长期工作升温、降温的循环过程中,不会因为材质形变差出现骨架开裂、引脚脱焊的问题。在低压小功率电源变压器的装配体系里,这类绝缘固定基座是绕线骨架与外部安装面之间的核心衔接零件,日常接触最多的应用场景是桌面式小型电源适配器、工控板载供电模块、学生实验用可调电源的内置变压器装配环节,用来替代传统的螺丝直连固定方式,避免绕线骨架受挤压出现漆包线破损、层间短路的问题。
做这个结构的三维设计时,首先要匹配对应规格变压器骨架的底部轮廓,两个向上凸起的立墙是刚好卡在骨架两侧的定位槽内的,立墙的厚度不能过厚,否则会挤占绕组的绕线空间,导致额定匝数的漆包线无法完整绕入骨架,也不能过薄,否则在变压器浸绝缘漆、烘干的过程中,立墙受高温容易出现形变歪扭,失去定位作用。设计时特意将基座的主体承托面做了1.5度的轻微拔模斜度,一方面是方便注塑加工时的脱模,减少注塑件的顶白缺陷,另一方面是让骨架与基座的配合保持轻微的过盈量,装配时不需要额外涂胶就能实现临时固定,等到浸漆工序完成后,绝缘漆会渗入配合缝隙,将两者完全粘接为整体。
关于安装边界的尺寸控制,首先要明确基座的总高度不能超过对应变压器骨架总高度的三分之一,否则会增加变压器整体的装配高度,导致电源外壳无法正常扣合;底部两个定位缺口的中心距公差要控制在±0.1mm以内,因为PCB板上的定位柱是波峰焊前就预装到位的,公差过大会导致基座无法卡入,强行压装还会顶裂PCB板的铜箔走线;两个立墙的外侧间距要和骨架的定位槽宽度保持0.05mm的间隙配合,间隙过大的话,变压器在运输振动过程中会出现横向窜动,拉扯次级引出线导致断线,间隙过小则会导致装配时骨架无法顺利卡入基座,增加装配的难度。
在实际的结构验证环节,还要考虑基座的耐温性能匹配,因为小功率电源变压器在满负载工作时,绕组的温升会达到40K左右,加上设备内部其他发热元件的热辐射,基座的长期工作环境温度会达到85摄氏度,所以设计时的壁厚要均匀,避免出现局部壁厚过厚导致的注塑缩痕,缩痕位置的机械强度会下降30%以上,在长期热老化过程中容易出现断裂问题。另外基座的承托面没有做多余的镂空结构,是因为小功率变压器的绕组底部会引出多股漆包线连接引脚,如果承托面有镂空,漆包线容易在装配时卡入缝隙,被基座边缘割破绝缘层,造成匝间短路的隐患。两个立墙的顶部做了0.2mm的倒角处理,避免装配时锋利的塑料边缘刮伤骨架外层的绝缘胶带,破坏绕组的外层绝缘防护。从三维建模的细节处理来看,所有的棱边都做了R0.3mm的圆角过渡,一方面是减少注塑件的应力集中点,提升零件的抗冲击性能,在设备跌落测试时不会出现基座碎裂的问题,另一方面是避免生产过程中工人操作时被锋利的塑料飞边划伤。这类基座虽然是变压器上的小型结构件,但每一处尺寸的设计都直接关联到整个电源模块的装配效率、安规性能和长期工作可靠性,在建模过程中不能只关注外形的相似度,必须结合实际的装配工艺、使用环境、材料特性来调整每一处的细节参数,才能让设计出来的结构真正满足量产使用的要求。
